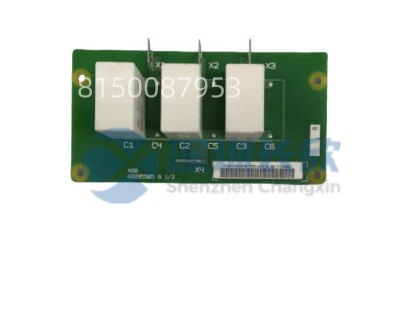

ABB AOFC-02 ABB AC 800M AO模块——支持电流/电压输出，16位分辨率，带通道诊断

描述

ABB AOFC-02 技术规格

产品型号：ABB AOFC-02

制造商：ABB

产品类型：AC 800M系列模拟量输出(AO)模块

输出通道数：8通道(独立、非隔离输出)

可配置输出信号类型(每通道软件设置)：

电流：4–20 mA(默认)、0–20 mA

电压：0–10 V、0–5 V

输出分辨率：16位(满量程65.536步)

精度：±0.1% of span(典型值，25°C)

建立时间：< 10 ms(阶跃响应至±0.1%)

负载能力：

电流输出：最大 750 Ω(@ 24 VDC 供电)

电压输出：最小负载阻抗 1 kΩ

电气隔离：

现场侧与背板之间：500 Vrms

通道之间：非隔离(共用参考地)

诊断功能：

每通道绿色LED(亮=输出激活)

支持开路检测(Open Circuit Detection)——需配合 TB850 智能终端基座

超量程/短路报警(部分版本支持)

HART兼容性：支持在4–20 mA信号上叠加HART数字通信(需外部HART电源与多路复用器)

安装方式：DIN导轨(TS35)，需搭配 TB840 或 TB850 终端基座

工作温度：-25°C 至 +60°C

防护等级：IP20(需安装于控制柜内)

认证：CE、UL 61010-2-201、CSA、IEC 61000-6-2(工业EMC四级)

ABB AOFC-02 产品概述

在闭环控制系统中，ABB AOFC-02 扮演着“指令执行者”的关键角色。它将AC 800M CPU计算出的控制算法结果(如PID输出值)，转换为标准的4–20 mA或0–10 V模拟信号，精准驱动现场执行机构——无论是调节锅炉燃料阀开度、控制风机转速，还是设定加药泵流量。

AOFC-02 的核心优势在于灵活性与可靠性。每个通道可通过 Control Builder M 软件独立配置为电流或电压模式，无需硬件改动;16位高分辨率确保即使微小的控制调整(如0.1%阀门开度变化)也能精确输出;配合 TB850 智能基座，还能实现开路检测——当输出回路断线时，系统立即报警，避免因“无输出”导致过程失控(例如：冷却水阀未动作引发超温)。

更值得一提的是，它完全融入 System 800xA 生态：工程变量自动映射、在线通道校准、HART设备参数写入(需配套网关)，极大提升调试与维护效率。说白了，ABB AOFC-02 就是那个让“控制逻辑”真正落地为“物理动作”的可靠桥梁。

主要特点和优势

✅ 16位高精度输出：远超普通12位模块，适合精密过程控制

✅ 软件可配信号类型：同一模块混输mA与V信号，适应复杂现场需求

✅ 开路诊断(需TB850)：提前预警执行器故障，提升系统可用性

✅ HART-ready：为智能阀门定位器、变频器远程配置预留通道

✅ 强驱动能力：750 Ω负载轻松驱动长距离电缆或高阻设备

✅ 热插拔支持：维护不停机，保障连续生产

The ABB AOFC-02 is a high-precision 8-channel analog output module for the ABB AC 800M platform, engineered to deliver reliable control signals with 16-bit resolution and ±0.1% accuracy. Supporting flexible output types (4–20 mA, 0–10 V) per channel and featuring open-circuit detection when used with the TB850 terminal base, it ensures actuator integrity even in demanding industrial environments. Fully integrated into System 800xA and Control Builder M, it enables online calibration and HART communication support—transforming control algorithms into real-world action with confidence.

应用领域

电力行业：锅炉燃烧控制(风门/燃料阀)、汽轮机调速

石油化工：反应釜进料调节、塔压控制、流量配比

水处理：加氯/加药泵控制、曝气风机转速调节

制药：灭菌温度控制、洁净室压差维持

制造业：注塑机温度设定、涂装烘炉温控、张力调节

只要涉及连续过程变量的闭环控制，AOFC-02 就是理想之选。

选型指南 / 购买建议

🔧 必须搭配TB850基座才能启用开路检测;TB840仅支持基本接线

⚠️ 若需通道间完全电气隔离(如高压差场合)，应考虑其他型号(如AOFC-03或专用隔离模块)

📡 HART通信需额外硬件：模块本身不内置HART调制解调器，需外接HART电源与多路复用器(如HD600)

✅ 认准完整型号 AOFC-02.避免与老款AOFC-01混淆(后者通道数或诊断功能不同)

常见问题解答 (FAQ)

问：能同时输出4–20mA和0–10V吗?

答：可以!每个通道在Control Builder M中独立配置，互不影响。

问：开路检测怎么工作?

答：TB850基座监测回路电流，若低于阈值(如<2 mA)，即判定为开路并上报故障。

问：最大电缆长度多少?

答：4–20 mA信号推荐 ≤1000 米(使用屏蔽双绞线，截面 ≥0.75 mm²)，前提是负载电阻 ≤750 Ω。

问：支持反向输出（如20–4 mA）吗?

答：支持!可在Control Builder M中设置量程反转，用于故障安全型阀门(Fail-safe)。

问：需要外部24V供电给现场设备吗?

答：不需要。AOFC-02自身提供输出功率，但若驱动高功耗设备(如某些阀门定位器)，建议外供24V。

相关产品

ABB TB850：智能终端基座(启用开路检测必需)

ABB TB840：标准终端基座(经济型方案)

ABB AOFC-01 / AOFC-03：同系列其他通道数或功能变体

ABB 88AFA01：8通道模拟量输入模块(AI)

ABB PM864 HIEE300910R1：AC 800M主控CPU

ABB HD600：HART多路复用器(用于HART通信)

安装与维护

接线建议：使用屏蔽双绞线，屏蔽层在控制柜单点接地，避免噪声耦合

维护提示：定期通过800xA查看通道状态——若报“Open Circuit”但设备正常，检查TB850端子是否松动

校准周期：建议每12–24个月进行一次软件校准(无需拆模块)
