产品概述

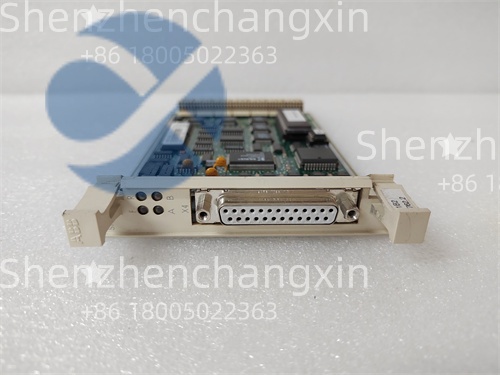

在现代自动化系统中，实现不同品牌设备间的无缝数据交换至关重要。ABB CI570 3BSE001440R1 正是实现这一目标的“桥梁专家”。它专为将ABB强大的S800分布式I/O系统无缝、高效地集成到广泛应用的PROFIBUS-DP网络中而设计。
从系统架构视角看，CI570 模块是S800 I/O站的大脑(通信核心)。它一端通过高速背板与站内所有的数字量/模拟量I/O模块(如DI581、AI575等)进行确定性的本地数据交换，另一端则通过其集成的PROFIBUS-DP接口(9针Sub-D接头)连接到PROFIBUS总线网络。它扮演着“翻译官”和“邮差”的双重角色：将PROFIBUS-DP主站发出的周期性过程数据“翻译”成S800 I/O背板能理解的数据格式，并下发给相应的输出模块;同时，将I/O模块采集到的现场数据打包，通过PROFIBUS协议“投递”给主站。其支持最高12 Mbps的通信速率和丰富的诊断功能(如模块状态、总线错误)，确保了在汽车制造、过程工业等复杂环境中，现场信号能够稳定、实时地送达控制系统，是实现异构系统集成的关键组件。
技术规格
型号：CI570
完整订货号：3BSE001440R1
制造商：ABB
产品系列：S800 I/O
通信协议：PROFIBUS-DP，符合 EN 50170 标准，支持 DP-V0 和 DP-V1
通信速率：9.6 kbps 至 12 Mbps，自动检测或通过DIP开关设置
站地址设置：通过模块上的DIP开关设置(0-99/126)
网络接口：1个 PROFIBUS-DP 接口，9针 Sub-D 母头，符合 RS-485 标准
背板接口：连接至S800 I/O站背板(如TU847等)
电源：由S800 I/O站背板供电
功耗：典型值约 2W
诊断指示：通过LED指示灯显示运行、错误、通信状态
工作温度：0°C 至 +60°C
安装方式：插装在S800 I/O站的专用通信接口槽位
支持的I/O数据量：最大输入/输出数据量(如 244字节入/244字节出)，具体取决于固件版本和配置
主要特点和优势
ABB CI570 3BSE001440R1 的核心优势在于其无缝集成与高可靠性。它使ABB的S800 I/O能够作为标准的PROFIBUS从站，轻松接入以西门子PLC等为主站的庞大PROFIBUS网络生态，极大扩展了系统集成的灵活性，保护了用户在现有网络架构上的投资。
配置简便是其另一大亮点。通过模块上的DIP开关即可轻松设置唯一的PROFIBUS从站地址和通信速率，无需复杂编程。模块与ABB的Control Builder工程软件完美集成，用户可以在统一的工程环境中，直观地配置整个S800 I/O站的硬件，并自动生成对应的GSD文件供PROFIBUS主站系统导入，简化了网络组态流程。强大的诊断功能通过LED指示灯和可读取的状态字，帮助快速定位通信故障、模块错误或I/O问题，显著减少了系统调试和维护时间。此外，其坚固的工业设计确保了在存在电气噪声和振动的现场环境中稳定运行。
标准的PROFIBUS-DP从站：使S800 I/O可轻松集成到任何支持PROFIBUS-DP的主站系统中，实现跨平台互操作。
灵活的配置与组态：支持通过DIP开关灵活设置地址和波特率，并与ABB工程软件无缝配合，简化项目设计。
实时、可靠的数据交换：支持最高12Mbps的通信速率，确保现场数据的实时性，满足快速控制应用需求。
丰富的诊断与监控：通过硬件指示灯和软件状态字，提供清晰的本地和远程诊断信息，便于快速排障。
高可靠性与工业级设计：专为严苛工业环境设计，保证在振动、宽温和电磁干扰下长期稳定工作。
Technical Overview:
The ABB CI570 3BSE001440R1 is a dedicated communication interface module that acts as a gateway between the S800 I/O backplane and a PROFIBUS-DP network. It implements the full PROFIBUS-DP slave protocol stack in hardware and firmware.
Its core function is data mapping and protocol conversion. The module’s internal processor manages the cyclical data exchange (C_D) defined by the PROFIBUS master. It reads input data from the S800 I/O modules over the high-speed backplane, packages this data into PROFIBUS-DP telegrams, and transmits them to the master upon request. Conversely, it receives output data from the master, unpacks the telegrams, and writes the data to the appropriate output modules. The module’s DIP switches are used to set its unique PROFIBUS address, preventing bus conflicts. The integrated GSD (General Station Description) file allows the master’s configuration tool (like STEP 7) to recognize the CI570 and its I/O configuration as a standard slave device, enabling straightforward hardware configuration in the master project.
应用领域
ABB CI570 3BSE001440R1 的应用场景是任何需要将ABB的S800分布式I/O接入到以PROFIBUS-DP为骨干网络的自动化系统中。这在多供应商设备集成的工厂中尤为常见。
在汽车制造行业，主生产线通常由西门子PLC控制(PROFIBUS主站)，而某些工艺区域或设备(如涂胶机器人工作站、检测设备)可能需要使用ABB的S800 I/O来采集大量高密度信号。CI570 模块使得这些I/O站可以无缝“挂接”到主PROFIBUS网络上。在流程工业，如化工或水处理厂，其DCS系统(可能基于ABB或其他品牌)若采用PROFIBUS进行远程I/O扩展，CI570 可以将位于现场的S800 I/O柜方便地集成进来。它也常用于机器制造业，作为将机器控制柜内的ABB I/O连接到客户工厂的PROFIBUS主干网络的标准化接口。
离散制造与汽车行业：将ABB S800 I/O集成到以西门子PLC为主站的PROFIBUS生产线网络中，采集传感器和执行器信号。
过程工业：在采用PROFIBUS作为厂级网络的DCS系统中，扩展远程I/O站，连接现场仪表和阀门。
机器制造与OEM：为标准机器配备可轻松集成到客户PROFIBUS网络中的标准化I/O接口。
工厂改造与升级：在保留现有PROFIBUS网络架构的同时，引入高性能的ABB S800 I/O系统。
集成与配置要点
集成CI570 模块需要同时在硬件和软件两侧进行正确配置，核心是确保PROFIBUS主站能正确识别和访问它背后的整个S800 I/O站。
硬件安装与设置：首先，将CI570 模块插入S800 I/O站(如TU847)的通信接口槽位(通常为最左侧)。然后，通过模块上的DIP开关设置唯一的PROFIBUS从站地址(范围通常为0-99或126)和通信波特率(如不设为自动检测)。最后，使用标准的PROFIBUS电缆和接头将其连接到PROFIBUS网络总线。
软件组态包含两个主要部分：
在ABB侧（Control Builder）：创建S800 I/O站硬件配置，添加实际的I/O模块。软件会自动计算该站所需的总输入/输出数据量，并生成对应的GSD（或GSDML）文件。
在主站侧（如STEP 7、TIA Portal）：在PROFIBUS网络配置中，导入从Control Builder生成的GSD文件。此时，CI570 会作为一个从站设备出现在硬件目录中。将其拖入网络，分配与DIP开关一致的地址。然后，根据ABB侧配置的数据量，为该从站配置对应的输入/输出数据区(如32字节输入/32字节输出)。这个过程完成了数据映射。
最后，在Control Builder中，需要将每个具体的I/O点变量，与主站配置的数据区中的对应地址进行关联。
地址与波特率匹配：确保CI570模块上DIP开关设置的地址和波特率，与PROFIBUS主站软件中的配置完全一致，这是建立通信的基础。
正确使用GSD文件：必须使用从当前项目Control Builder配置中导出的最新GSD文件。不同版本的CI570固件或I/O配置可能对应不同的GSD文件。
数据区映射一致：确保PROFIBUS主站中为CI570从站配置的输入/输出数据区长度，与S800 I/O站实际的I/O数据总量完全匹配。
网络终端电阻：确保PROFIBUS总线两端的终端电阻设置正确(ON)，中间的站设置为OFF，以保证信号质量。
上电与诊断：配置完成后，依次给主站、从站上电。通过CI570模块的LED指示灯和主站、从站的诊断功能，验证通信是否建立成功。
生命周期与采购建议
ABB CI570 3BSE001440R1 是ABB S800 I/O系统中用于PROFIBUS集成的一款成熟且广泛应用的经典通信接口模块。由于PROFIBUS-DP是工业领域长期存在的主流网络标准，该模块在全球有庞大的装机量。目前，它处于成熟期，但鉴于其广泛需求，ABB预计会提供长期的技术支持和备件供应。
采购此模块主要用于新项目集成或现有系统的维护与备件替换。作为网络通信的关键节点，其故障会导致整个S800 I/O站与主控系统失联，属于关键备件。采购时，提供完整的订货号“3BSE001440R1”至关重要，它能确保硬件版本和功能的完全一致。同时，建议记录下故障模块的固件版本，虽然固件通常可升级，但初始匹配可减少调试工作量。通过ABB授权的工业自动化产品分销商采购是可靠选择，以确保获得原装正品、兼容的固件和完整的技术文档。收到新模块后，按照原有配置设置DIP开关，更换后需验证网络通信和数据映射的正确性。
确认完整订货号：必须提供“3BSE001440R1”进行采购。不同版本的CI570在功能和固件上可能有细微差别。
核实固件兼容性：了解现有系统中CI570的固件版本，新模块的固件版本最好与其一致或兼容，可向供应商咨询。
选择可靠供应渠道：建议通过ABB官方或授权渠道购买，以确保产品质量、获得技术支持，并保障长期供货的稳定性。
记录配置与测试：更换前，记录下原模块的DIP开关设置和主站中的硬件组态。更换后，需进行通信测试和信号验证，确保系统恢复正常。
Service and Supply Commitment:
Integrating a communication gateway like the ABB CI570 3BSE001440R1 is critical for plant network connectivity. We are committed to providing genuine modules that ensure reliable data exchange between your control systems.
We source CI570 modules through ABB’s authorized automation distribution network and trusted suppliers specializing in industrial communication. Our commitment includes a meticulous verification process: a thorough physical inspection for authenticity, a precise match of the part number and revision code, and functional testing to verify basic power-up and communication readiness.
We provide clear warranty terms and support for compatibility inquiries. We strongly advise verifying the PROFIBUS network parameters (address, baud rate) and ensuring you have the correct GSD file for your master configuration. Installation and network integration should be performed by qualified automation personnel. Our goal is to be a dependable partner for your system integration needs, delivering a verified and fully functional CI570 module that seamlessly bridges your ABB I/O system to the PROFIBUS network, ensuring continuous and reliable operation.
