ABB CI857K01 3BSE018144R1 冗余通信模块

描述

CI857K01 3BSE018144R1 产品概述

在 ABB AC 800M 这套面向高端流程自动化的可编程逻辑控制器(PLC)平台中，ABB CI857K01 3BSE018144R1 扮演着“冗余生命线”的角色——它不是普通通信卡，而是专门用于连接两台 PM86x 冗余 CPU 的高速同步模块。简单说，当你的系统要求“绝对不能停”，比如核电站冷却、大型炼化装置或城市供水中枢，就得靠 ABB CI857K01 3BSE018144R1 把主 CPU 和备用 CPU 的内存状态、I/O 映像、程序执行点实时对齐，做到故障切换时“用户无感、过程不乱”。

这模块的精髓在于“光”。ABB CI857K01 3BSE018144R1 采用 ST 接口的多模光纤进行点对点连接，彻底切断了电气噪声和地环路干扰，哪怕两台控制器相距百米，同步信号依然干净如初。更关键的是，它深度集成于 ABB 的冗余架构中，配合 Control Builder M 软件，无需额外编程，系统自动完成心跳检测、状态同步和故障接管。正因如此，ABB CI857K01 3BSE018144R1 成了 AC 800M 冗余方案里不可或缺的“定海神针”。

CI857K01 3BSE018144R1 技术规格

产品型号：CI857K01 3BSE018144R1

制造商：ABB

产品类型：冗余 CPU 同步通信模块

适用控制器：ABB AC 800M PM864A / PM865A / PM866A 冗余对

通信接口：2× ST 多模光纤(Tx / Rx)

光纤类型：62.5/125 μm 或 50/125 μm 多模

最大传输距离：500 米(使用标准多模光纤)

同步带宽：100 Mbps 全双工

同步机制：硬件级周期性内存镜像 + 状态心跳

供电方式：由 AC 800M 背板提供(+5V / +24V)

工作温度：0°C 至 +60°C

存储温度：-25°C 至 +70°C

安装方式：插入冗余 CPU 机架的指定通信槽位(支持热插拔)

认证标准：CE, UL, cUL, IEC 61000-6-2/4(工业电磁兼容)

主要特点和优势

ABB CI857K01 3BSE018144R1 最让人放心的，是它把“冗余”从概念变成了真本事。传统冗余靠软件轮询，切换动辄几百毫秒;而 ABB CI857K01 3BSE018144R1 用硬件级光纤直连，实现微秒级状态同步，主备切换时间通常小于 10 毫秒——快到现场设备根本“察觉不到”控制器换了“大脑”。

光纤隔离带来的好处不止是抗干扰。在雷暴频发地区或大电机密集的工厂，铜缆通信极易受浪涌冲击，而 ABB CI857K01 3BSE018144R1 的全光链路天然绝缘，彻底规避了这类风险。再加上它支持热插拔，维护时直接换卡不停机，真正做到了“修车不熄火”。

这模块还和 ABB 的 800xA 系统无缝融合。一旦发生冗余切换，事件日志会自动记录切换原因、耗时、前后状态，方便事后分析。对于需要满足 SIL2/SIL3 功能安全要求的项目，ABB CI857K01 3BSE018144R1 的确定性行为和高完整性设计，也为系统认证提供了坚实支撑。

The ABB CI857K01 3BSE018144R1 redundancy synchronization module is the backbone of high-availability automation in ABB’s AC 800M platform. Utilizing dual ST multimode fiber links, it enables deterministic, ultra-low-latency data mirroring between redundant PM86x controllers—ensuring seamless failover in under 10 milliseconds. Immune to electrical noise, ground loops, and lightning-induced surges, its optical isolation delivers unmatched reliability in harsh industrial environments like oil refineries, power plants, and chemical facilities. Fully integrated with Control Builder M and System 800xA, the CI857K01 provides automatic diagnostics, audit-ready event logging, and plug-and-play redundancy without custom programming. Engineered for mission-critical operations, it transforms theoretical redundancy into real-world operational continuity.

应用领域

ABB CI857K01 3BSE018144R1 主要活跃在那些“停一秒就可能出大事”的关键基础设施中。在火力发电厂，它保障锅炉 FSSS(炉膛安全监控系统)和汽轮机 ETS(紧急跳闸系统)的控制器永不宕机;在大型乙烯裂解装置，它让反应温度、压力、进料流量的控制在主控失效瞬间无缝移交;到了城市轨道交通的中央信号系统，ABB CI857K01 3BSE018144R1 则确保列车调度指令永不中断。

即便在新能源领域，比如海上风电场的集控中心、锂电池工厂的干燥房环境控制系统，只要采用 ABB AC 800M 冗余架构，ABB CI857K01 3BSE018144R1 几乎就是标配。它不直接控制阀门或电机，却默默守护着整个控制系统的“心跳”——这种“看不见的可靠”，恰恰是最珍贵的。

相关产品

PM864A / PM865A / PM866A：AC 800M 冗余 CPU 模块，CI857K01 必须成对安装于其通信槽位。

CI854A：冗余通信底座，用于 Profibus 冗余(与 CI857K01 功能不同，勿混淆)。

TB857：专用端子基座，为 CI857K01 提供光纤引出口和机械固定。

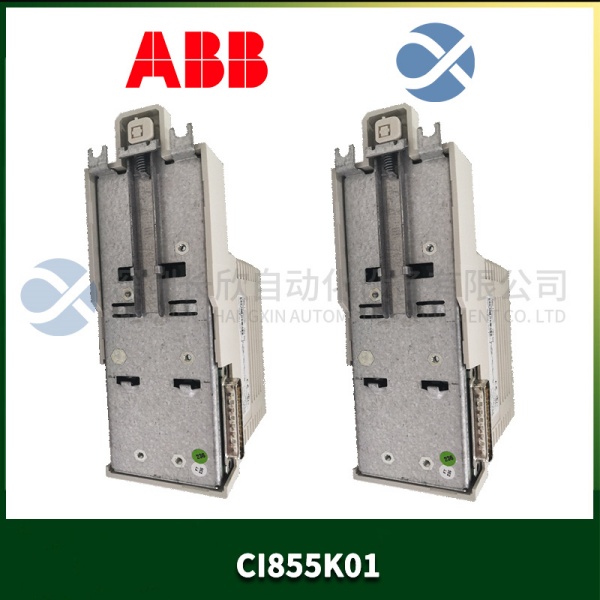

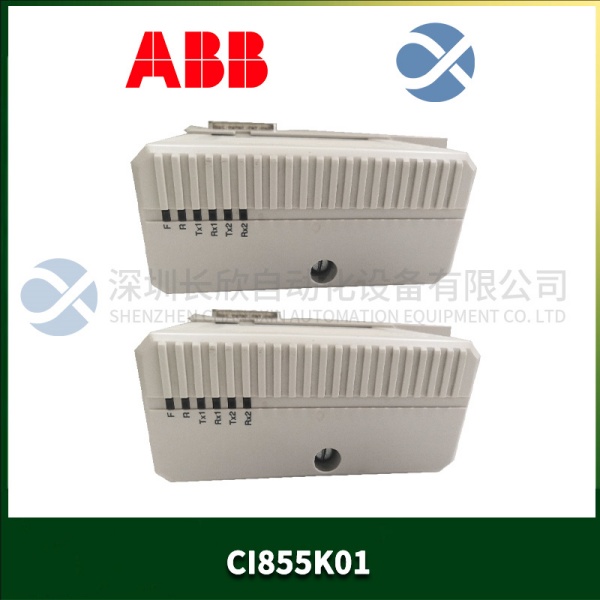

CI855K01：Profibus DP 主站模块，常与冗余 CPU 配合使用，但不参与 CPU 同步。

AC 800M 电源模块（如 SA811）：为冗余机架提供稳定电力，保障 CI857K01 正常运行。

3BSE018145R1：CI857K01 的升级版本(如有)，需确认兼容性。

ABB 800xA 工程站：用于配置、监控和诊断包含 CI857K01 的冗余系统。
