ABB CP435T 在工业自动化中的应用方案

描述

ABB CP435T技术规格

产品型号：ABB CP435T

制造商：ABB

产品类型：触摸屏操作面板（HMI）

显示屏：5.7英寸TFT LCD

显示颜色：真彩色（256色）

分辨率：320×240像素（QVGA）

触摸屏：模拟电阻式（支持单点触控）

处理器：32位RISC处理器

内存：16MB Flash，16MB SDRAM

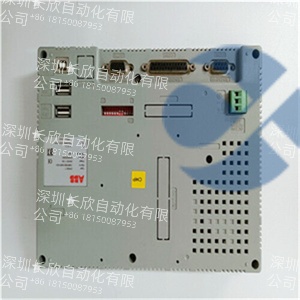

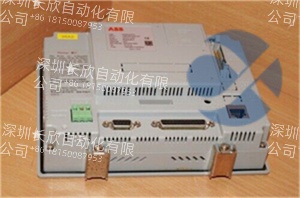

通信接口：

1x RS232（配置/打印机端口）

1x RS422/485（PLC连接端口）

1x USB 1.1（服务端口）

支持的协议：ABB AC500系列，Modbus RTU

供电电压：24VDC（19.2-28.8VDC）

功耗：最大12W

实时时钟：有（带电池备份）

防护等级：前面板IP66，后面板IP20

安装方式：面板安装（开孔尺寸211x158mm）

外壳材质：压铸铝合金

前面板材质：聚碳酸酯

工作温度：0°C至+50°C

存储温度：-20°C至+70°C

相对湿度：10%至95%（非冷凝）

重量：约1.2kg

尺寸（宽x高x深）：226x173x47mm

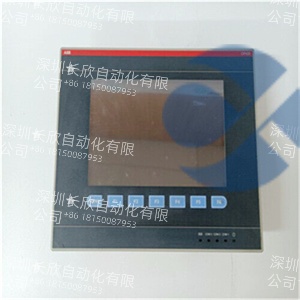

ABB CP435T产品概述

在工业自动化现场，ABB CP435T触摸屏操作面板扮演着”现场指挥官”的角色。作为ABB CP600系列中的经典5.7英寸型号，它填补了简单文本显示器与大型复杂HMI之间的市场空白。这款产品专门为那些需要图形化界面但又受限于安装空间或预算的中小型自动化项目而设计。

ABB CP435T的核心价值在于”直观易用”。它采用5.7英寸的真彩色TFT显示屏，能够清晰展示设备工艺流程图、实时趋势曲线、报警信息等，使操作人员对设备状态一目了然。电阻式触摸屏支持戴手套操作，非常符合工业现场的实际需求。其坚固的压铸铝合金外壳和IP66的高防护等级，确保了在油污、粉尘、水溅等恶劣环境下依然能够可靠工作。无论是简单的单机设备还是复杂的过程控制站，ABB CP435T都能提供专业级的人机交互体验。

主要特点和优势

ABB CP435T的突出优势在于其坚固耐用的工业级设计。压铸铝合金外壳不仅提供了优异的机械强度，还能有效散热，确保内部电子元件在宽温度范围内稳定工作。前面板达到IP66防护等级，意味着它可以完全防止粉尘侵入和强力喷水，这使得ABB CP435T能够直接安装在设备面板上，适应最苛刻的工业环境。

在显示和操作体验方面，ABB CP435T表现卓越。5.7英寸的真彩色TFT显示屏虽然分辨率不算最高，但对于大多数工业应用来说已经足够清晰亮丽。电阻式触摸屏的反应灵敏可靠，不受环境光线影响，且支持戴手套操作，这是电容屏在工业环境中所不具备的优势。32位RISC处理器确保了画面切换和数据更新的流畅性。

系统兼容性和扩展能力是ABB CP435T的另一大亮点。它原生支持ABB AC500系列PLC，通过RS422/485接口可以轻松构建完整的控制系统。同时支持Modbus RTU协议，使其能够连接众多第三方设备。16MB的Flash内存为项目程序提供了充足的存储空间，而USB服务端口则方便了程序的上下载和维护。

English Version for Key Features&Advantages:

The ABB CP435T touch panel operator terminal is renowned for its robust industrial design and reliable performance.Its key strength is the rugged construction featuring a die-cast aluminum housing that provides exceptional mechanical durability and efficient heat dissipation.The front panel’s IP66 rating ensures complete protection against dust and powerful water jets,making it suitable for direct installation in harsh industrial environments where exposure to contaminants and washdowns is common.

The display and user interface are optimized for industrial use.The 5.7-inch TFT LCD delivers clear,color-rich graphics for visualizing process flows and data.The analog resistive touchscreen offers reliable operation even when using gloves,a critical advantage in industrial settings.Powered by a 32-bit RISC processor,the CP435T ensures smooth screen navigation and responsive touch interaction.

System integration flexibility is another significant advantage.With native support for ABB’s AC500 PLC series and Modbus RTU protocol via its RS422/485 interface,the panel offers broad compatibility.The 16MB Flash memory provides ample space for application programs,while the USB service port facilitates easy project transfer and maintenance,enhancing overall operational efficiency.

应用领域

ABB CP435T的应用范围相当广泛，特别适合各种中小型自动化设备。在包装机械行业，它用于显示生产状态、设置参数、监控故障，操作人员通过触摸屏即可完成整线控制。在塑料注塑机、挤出机等设备上，ABB CP435T展示温度、压力、周期等工艺参数，并可进行配方管理。

在水处理领域，它作为泵站、过滤系统的本地监控界面。在楼宇自控中，控制空调机组、通风设备。此外，在食品饮料、纺织机械、物料输送等众多行业，凡是需要替代传统按钮仪表盘、提供更直观智能操作界面的场合，ABB CP435T都是性价比极高的选择。它的价值在于以合理的成本提升了设备的自动化水平和操作体验。

选型指南/购买建议

在选择ABB CP435T时，首先要评估信息显示的需求。5.7英寸的屏幕适合显示中等复杂度的工艺流程和参数表格，如果需要显示非常复杂的图形或大量数据同时呈现，应考虑更大尺寸的型号。确认与控制器的通信方式，它主要通过RS422/485连接ABB AC500或支持Modbus的PLC。

需要注意安装环境，ABB CP435T的IP66防护等级适合面板安装，但要确保后面板有足够的散热空间。评估项目程序大小，16MB存储对于大多数中小型应用足够。建议通过正规渠道采购，确保获得原装产品和ABB Automation Builder（含HMI组态组件）软件支持。

常见问题解答(FAQ)

问：CP435T支持哪些编程软件？

答：ABB CP435T使用ABB的Automation Builder软件中的HMI组态组件进行项目开发。该软件提供了图形化的编程环境，包含丰富的图库和功能块，可以高效地创建专业的人机界面。

问：触摸屏校准如何操作？

答：如果ABB CP435T触摸屏出现点击偏差，可以在系统设置菜单中找到触摸屏校准选项。按照屏幕提示，依次准确点击出现的十字光标中心点即可完成校准。建议在更换安装环境或发现操作不准时进行校准。

问：能否在低温环境下使用？

答：ABB CP435T的标准工作温度是0°C至+50°C。如果需要在低于0°C的环境中使用，可能涉及液晶显示响应变慢等问题。对于严寒环境应用，需特别确认或选择宽温型号。

安装与维护

安装前准备:安装ABB CP435T前，首先在安装面板上加工出211x158mm的矩形开孔，注意开孔尺寸精度和边缘光滑度以避免损伤面板密封。准备好24VDC电源，建议线径1.0-1.5mm²。规划好通信电缆的走线，RS422/485通信应使用屏蔽双绞线。

维护建议:日常清洁屏幕时，请先断电，使用柔软的湿布擦拭，避免使用化学溶剂。定期检查电源和通信接线是否牢固。长期使用后，如发现触摸精度下降，可进入系统设置进行触摸屏校准。注意备份项目程序，定期检查实时时钟电池电量。

产品保障

深圳长欣承诺所提供的每一台ABB CP435T均为ABB原装正品，提供完整的技术文档和溯源支持。我们深知人机界面是设备与操作者沟通的桥梁，其稳定性至关重要。因此我们确保每台产品都经过严格检验。我们提供Automation Builder软件的技术咨询，助力您快速完成项目开发。选择深圳长欣，就是选择了品质与专业。更多服务信息，请访问深圳长欣官网。

English Version for Product Assurance:

Shenzhen Changxin guarantees that every ABB CP435T touch panel is 100%genuine ABB original equipment,accompanied by complete documentation and traceability.We understand the critical role HMIs play in operational efficiency and maintain stringent quality control standards.Our technical team can provide support for the Automation Builder software to facilitate your project implementation.

We are committed to building long-term,trusted partnerships by delivering authentic products and professional service.By choosing Shenzhen Changxin as your supplier,you ensure access to reliable components and expert support for your automation systems.For detailed information on our global supply capabilities and technical support,please visit our website at Shenzhen Changxin.
