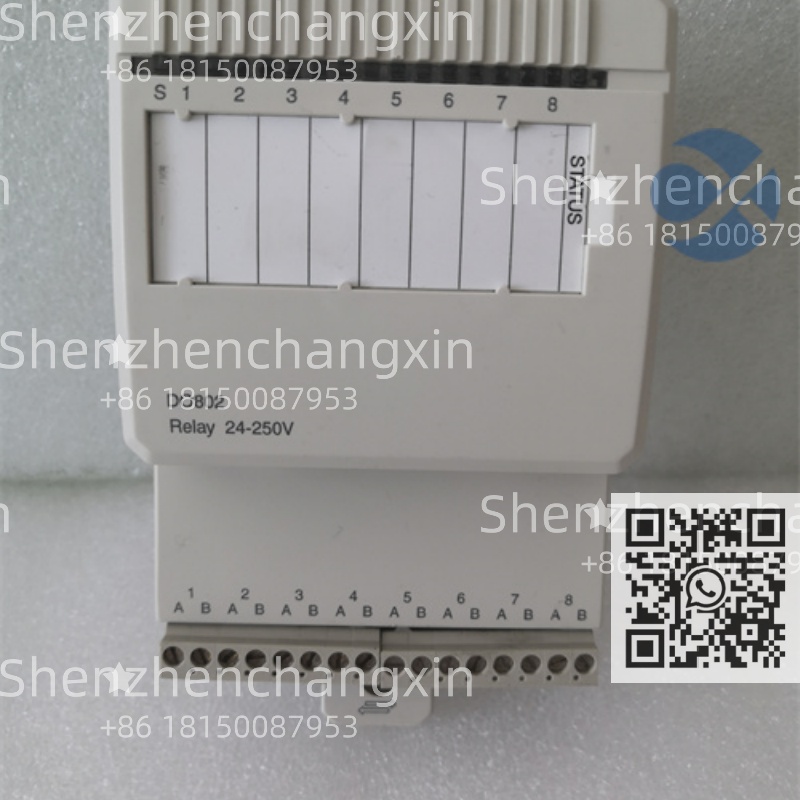

ABB D674A906U01 S100 数字量输出模块 原装正品

描述

D674A906U01产品详细信息

产品型号：D674A906U01

制造商：ABB

产品类型：数字量输出模块(Digital Output Module)

所属系统：ABB Symphony®Plus和Advant OCS

所属系列：S100 Series

功能代码：DO-16R(16通道继电器输出)

核心功能：

这是一个16通道的继电器输出(Relay Output)模块。

它接收来自S100控制器(如3BHE003379R0003)的控制指令，通过其内部的16个小型继电器，开关外部的执行设备。

是DCS系统控制现场设备的“手”或“执行器”。

D674A906U01技术规格

模块类型：数字量输出(DO)-继电器型(Relay)

通道数量：16通道

输出类型：机电式继电器(Electromechanical Relay)

每点负载能力：

电压：最高250 VAC或30 VDC

电流：最高2 A(每点)

可直接驱动小型电机、电磁阀、指示灯、接触器线圈、报警器等。

触点形式：通常是单刀双掷(SPDT)，即每点有一个公共端(COM)、一个常开端(NO)和一个常闭端(NC)。

隔离：

通道间隔离：通常所有16个通道共享一个公共电源组，但继电器触点是物理隔离的。

模块与背板(Bus)隔离：通过光耦或变压器实现，隔离电压通常>1500 VAC，有效防止现场干扰窜入控制系统。

接线方式：通常通过可插拔的弹簧端子块(Spring Terminal Block)连接，便于安装和维护。

状态指示：每个输出通道都有一个LED指示灯，显示该点是“ON”(控制器指令为1)还是“OFF”(控制器指令为0)。

诊断功能：

模块级LED指示模块运行状态(如RUN,ERR)。

可通过控制系统软件读取模块状态，进行在线诊断。

安装方式：19英寸标准机架安装，安装在S100机架底板(Backplane,e.g.,3BSE018500R1)上。

热插拔(Hot-Swappable)：支持在系统带电运行时更换故障模块，是实现系统不停机维护的关键。

工作环境：

工作温度：0°C至+55°C

存储温度：-40°C至+70°C

相对湿度：5%至95%RH，无冷凝

海拔：≤2000 m

认证：CE,UL,cUL,IEC 61010

D674A906U01产品概述

说白了，D674A906U01就是ABB S100 DCS系统里的一个“16路遥控开关”。它不是直接控制大功率设备，而是作为一个“中间继电器”或“信号放大器”。

想象一下，DCS控制器的大脑(CPU)下达了“启动水泵”的指令。这个指令是一个微弱的电子信号。D674A906U01模块接收到这个信号后，会“咔哒”一声，让其中一个继电器的触点闭合。这个闭合的触点就像一个开关，去接通现场一个更大功率的接触器(Contactor)的线圈电源。接触器再用自己的大触点去接通水泵电机的380V主电源，从而启动水泵。

它的核心价值在于：

电气隔离：将脆弱的控制系统(低压)与嘈杂的现场设备(高压)隔离开，保护DCS系统。

功率放大：DCS控制器的输出能力很弱，无法直接驱动接触器。继电器模块起到了“以小控大”的作用。

信号分配：一个控制指令可以通过继电器同时控制多个设备。

高可靠性：工业级继电器设计，寿命长，动作可靠。

易于维护：热插拔设计，坏了直接换，不影响其他设备运行。

主要特点和优势

高通用性(High Versatility)：继电器输出可兼容AC和DC负载，应用范围极广。

强驱动能力(Strong Drive Capability)：2A/250VAC的负载能力足以驱动绝大多数工业控制元件。

电气隔离(Galvanic Isolation)：有效抑制地环路干扰和电压浪涌，提高系统稳定性。

状态可视化(Status Visualization)：每个通道的LED灯让现场维护人员一眼就能看出哪个点在动作。

热插拔(Hot-Swappable)：实现真正的在线维护，保障生产连续性。

工业级坚固性(Industrial Grade Robustness)：能在恶劣的工业环境中长期稳定工作。

The ABB D674A906U01 is a 16-channel relay digital output(DO)module for the ABB S100 series in the Symphony®Plus and Advant OCS distributed control systems.This module provides galvanically isolated,high-power switching capability(up to 2 A at 250 VAC per channel)to control field devices such as contactors,solenoid valves,pilot lights,and small motors.Featuring individual LED status indicators for each channel and support for hot-swap replacement,the D674A906U01 ensures reliable and maintainable operation in critical industrial processes.Its robust design and compatibility with both AC and DC loads make it a versatile and essential component for executing control logic in power,water,and process industries.

应用领域

启停控制：控制电机、泵、风机的启动和停止（通过中间继电器或接触器）。

阀门控制：开关电磁阀、电动阀的执行机构。

报警指示：驱动声光报警器、指示灯。

联锁控制：实现设备间的逻辑联锁（如A设备运行后B设备才能启动）。

加热器控制：控制小型加热元件的通断。

选型与购买建议

确认输出类型：D674A906U01是继电器输出。如果需要驱动高速脉冲或需要固态开关的场合，应选择晶体管输出(Transistor Output)模块。

检查负载：确认被控设备的电压和电流在模块的额定范围内（≤250VAC/30VDC,≤2A）。

考虑触点寿命：继电器是机械部件，有动作次数限制（通常数百万次）。对于频繁开关的应用，需评估寿命。

购买渠道：作为关键备件，务必从ABB授权经销商或信誉良好的工业备件供应商处购买全新原厂正品，确保与现有系统完全兼容。

常见问题解答(FAQ)

问：D674A906U01能直接驱动电机吗？

答：不能直接驱动大功率电机。它通常用来驱动接触器(Contactor)的线圈。由接触器的大触点来接通电机的主电源。它可以直接驱动非常小的电机（如模型电机）或2A以下的负载。

问：继电器输出和晶体管输出有什么区别？

答：

继电器输出(Relay):可切换AC/DC，电压电流高，有机械触点，寿命有限，开关速度慢（毫秒级），有“咔哒”声。D674A906U01属于此类型。

晶体管输出(Transistor):通常只能切换DC，电压电流较低，无触点（固态），寿命极长，开关速度快（微秒级），无噪音。用于高速脉冲或频繁开关。

问：模块上的LED灯不亮，但设备动作了，是坏了吗？

答：不一定。LED指示的是控制器发出的指令状态。如果现场接线错误或继电器触点粘连，设备可能动作，但LED状态可能不匹配。需要检查控制逻辑和现场接线。

问：支持热插拔吗？

答：支持！这是S100系列模块的标准特性。在系统运行时，可以将故障模块拔出，插入新模块，系统会自动识别。

问：需要外部供电吗？

答：模块的工作电源来自S100机架的背板总线（由电源模块提供）。但继电器要开关的负载电源（如220VAC）需要单独从现场引入，接到端子块上。

相关产品

3BHE003379R0003:S100控制器模块(发出控制指令)。

3BHE022291R0101+PCD230A:S100电源模块(提供工作电源)。

3BSE018500R1:S100机架底板(Backplane)。

D674A905U01:可能为16通道数字量输入(DI)模块。

D674A907U01:可能为8通道继电器输出模块。

D674A908U01:可能为晶体管输出模块。

Control Builder M:ABB用于组态和编程的工程软件。

总结

ABB D674A906U01是Symphony Plus/Advant OCS DCS系统中的一款关键16通道继电器数字量输出模块。它凭借其强大的驱动能力、可靠的电气隔离和热插拔的特性，成为连接控制系统与现场执行设备的桥梁。无论是启动一台水泵，还是触发一个报警，这个模块都在幕后默默地执行着“开关”指令，是保障工业自动化流程准确、可靠执行不可或缺的“执行者”。
