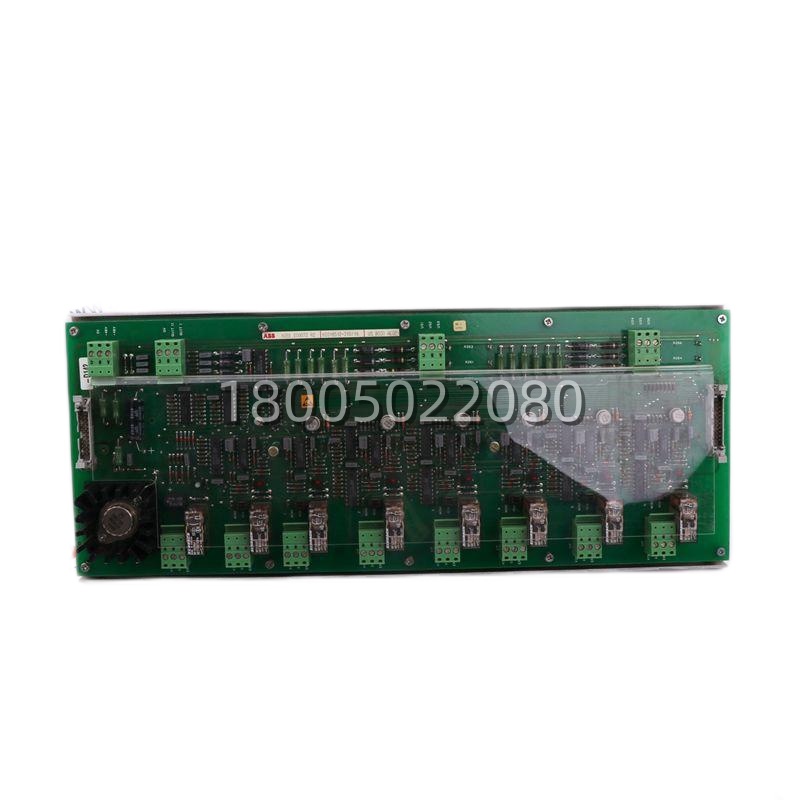

ABB DATX130 3ASC25H214 | 大型传动转子反馈板 DATX系列 停产备件 现货测试

描述

产品深度介绍

大型同步机的传动柜里，CPU不缺、IGBT/晶闸管不缺，最容易让你半夜爬起来的反而是转子角参考漂了——位置传感器信号进了柜子，经过连接器、经过板载调理、经过隔离元件，任何一环的接触电阻变化或电容老化都会体现在转矩脉动和系统报警上。

DATX130 干的就是这截”传感→控制”的桥梁活：它不决定算法，但它决定了算法拿到的转子角干不干净。这就是为什么换这块板不能只靠”型号对”——你得确认传感类型（旋变还是编码器？sin/cos还是脉冲列？）、连接器键位、以及板面有没有返修飞线（老件通病）。

关键技术规格

以下分”框架性可陈述项”与”必须实物核对的项”两层——不在网上抄不存在的数字。

• 型号 / 图纸号：​ DATX130 · 3ASC25H214
• 功能类别：​ Rotor position/speed feedback interface & signal conditioning board
• 应用体系：​ ABB Large Drives 系（Cycloconverter / LCI / 同步机传动柜）——典型伴随 ACS 1000 / ACS 6000​ 等中压/大型传动平台
• 支持传感类型（方向性）：​ 旋转变压器（resolver）信号通道 / 增量编码器脉冲通道 / 测速发电机（tacho）输入——具体每路哪个在你那块板上启用，取决于图纸版本和柜内线束（harness）
• 接口形式：​ 多针控制连接器（插头到背板/线束），非导轨端子排直接线——端子/插头型号就是核验锚点
• 隔离：​ 传感侧 ↔ 控制逻辑侧之间有电气隔离（光耦/变压器隔离级，具体耐压值以图纸标注为准）
• 指示：​ 通常带状态 LED（电源/信号有效/故障——依版本）
• 安装：​ 机架插槽式 / 螺柱导销定位 + 紧固件，靠背板或线束插头传输信号（非独立箱体）
• 工作温度：​ 控制柜内工业级，典型 –20…+70 °C（依实际柜内环境温度定）
• 重量/尺寸：​ 板卡级件，同类 DATX 板多在 0.1–0.3 kg​ 级（精确外形以你们图纸 3ASC25H214的标注为准）
• 静电敏感：​ 高度ESD敏感——拆装必须防静电腕带，板子存导电泡棉袋

快速结论

1. DATX130 不是你拿来选型的新项目模块——它是”这台柜子活着的证据”，买它的唯一理由是原号替换保产
2. 核验三件套比任何参数表都管用：​
   • 板面白色标签照片（DATX130 + 3ASC25H214 + 任何 Rev/-X后缀）
   • 它在柜内的连接器插头型号/线束编号（这是防发错件的最硬锚点）
   • 传感侧是什么（旋变？A/B/Z编码器？tacho？）→ 决定这块板版本能不能对口
3. 别信网页写的功率/KW/Modbus/IP45——那些是不同卖家模板互相污染出来的，和这块板的电气现实无关
4. 测试要求写进交易：​ 至少要有 上电+信号注入/环回验证​ 的记录（哪怕一张测试台照片+电压读数），纯”目检OK”不够
5. 如果你们在评估 modernization：大型传动的反馈接口通常随整体驱动控制升级一起做（AMS / 新控制平台），单换板只能买时间
