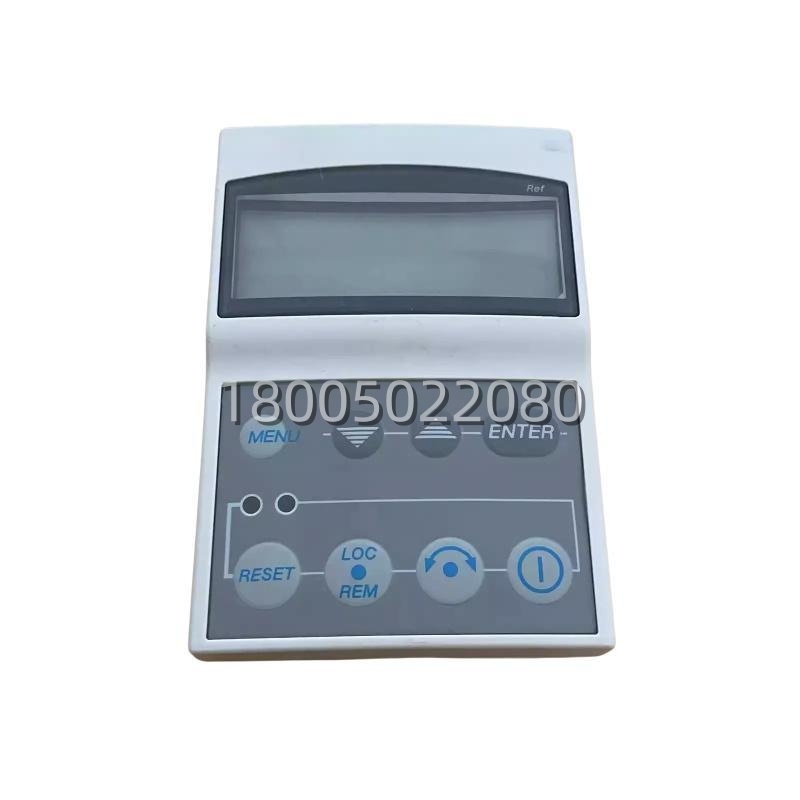

ABB DCS400-PAN-A DCS400-PAN | 直流调速柜门控制面板 参数上传下载 停产备件渠道 - 图片 2

ABB DCS400-PAN-A DCS400-PAN | 直流调速柜门控制面板 参数上传下载 停产备件渠道

  • 型号 / 面板名：​ DCS400-PAN-A（也写作 DCS400-PAN；部分备件目录内部件号标注为 3ADT220077 R0001）
  • 品牌：​ ABB
  • 归属系统：​ DCS400 系列全数字直流调速器（DCS402 / DCS403…），不是 ACS 交流变频器也不是 AC800 / 800xA 体系
  • 核心功能：​ 它是 DCS400 的人机界面——不是调速器本体。插上去让你看转速/电流/故障、改参数、点动启停、走向导调试；拔下来（运行中也能拔）调速器继续跑
  • 产品类型：​ 操作员面板 / 控制盘（Operator Panel / Keypad + LCD），IP65 正面防护，柜门安装或驱动器本体面装
  • 关键规格速览：
    • 显示：背光 LCD（文本行显示，非彩色触摸屏），多语言菜单
    • 连接接口：主控板 SDCS-CON-3 / SDCS-CON-3A​ 的 X7​ 插座，配面板电缆/适配器（部件号 3ADT310700 R0001​ 面板适配器组件）
    • 防护：IP65（面板正面前侧），后部电子盒防护较低——这意味着只能装在柜门开孔的面板开槽内或驱动器前面板位，不能直接淋水冲洗背面
    • 可运行中插拔：是（热插拔设计——但操作前仍建议 LOC/REM 状态确认）
立即询价
分类：
  • 联系人：白总
  • 电话/Phone：+86 18150087953
  • 邮箱/Email：sales@cxplcmro.com
  • QQ：340565517

描述



关键技术规格

参数项 规格值 / 说明
面板型号​ DCS400-PAN-A（ABB 手册中也简化为 DCS400-PAN）
内部备件标识（常见）​ 3ADT220077 R0001（Operating panel DCS400-PAN 条目）
所属整机​ ABB DCS400​ 系列全数字 DC Drive（~9 kW … ~522 kW 机型家族）
所插接主控板​ SDCS-CON-3 / SDCS-CON-3A（连接头 X7）
面板适配器/电缆组件​ 3ADT310700 R0001（panel adapter for DCS400）——面板到主控板的桥接小板/电缆组件，经常和面板一起被忽视
显示​ Backlit LCD，文本菜单行 + 参数/数值/故障代码显示
操作元件​ 薄膜按键：MENU / ENTER / LOC / RESET / 箭头导航 / 数值修改（非触摸屏）
核心菜单功能​ 向导调试（Panel Wizard）/ 参数编程 / 实际值&给定值监视 / 故障列表+复位 / 本地（LOC）启停
语言​ 多语言菜单（含英文/德文等；具体语种集取决于固ware版本）
可拆卸​ 可运行中拆卸（面板拔除后驱动仍受端子/X7以外源控制；但 LOCAL 控制权会丢失——需确认你的控制模式）
正面防护等级​ IP65（正面操作面）
安装方式​ 柜门嵌入式开孔安装（门装套件）或扣在 DCS400 本体的前面板位
工作温度（典型）​ 约 0 … +50/+60 °C（以 DCS400 手册环境条件为准；面板在柜内/柜门位，实际受日照与发热件影响更大）
通信功能？​ 面板本身不含 PROFIBUS/Modbus 端口——通信由 DCS400 的 Fieldbus Adapter（光纤 PROFIBUS / Modbus 等）或 PC 串口工具（RS232 9-pin）承担
PC 工具配合​ Drive Window Light（RS232 串口线 9-pin D-sub 母-母直通）用于更深入的下载/诊断——面板不做固件烧录
供货状态​ 整机 Obsolete​ → 面板仅备件渠道



产品深度介绍

先纠正一个最容易误导人的说法——DCS400-PAN-A 不是”直流调速器”，它是调速器的”脸”。​ 本体（可控硅功率栈 + SDCS-CON-3A 控制板 + 励磁单元）才是调速器；这块面板只是让你不用笔记本和串口线也能走完调试、看故障、改参数、点动电机。

这块面板的关键价值在两个场景里才会被真正意识到：一是刚移交的新产线，参数向导引导你一步步把电机铭牌、测速机/编码器类型、电流环、弱磁点填进去——少了它你得用串口工具啃参数表；二是半夜跳闸后，面板上的故障代码和菜单直接告诉你”F512 过流”还是”磁场丢失”，比翻手册快一个数量级。

但也正因为它是纯 HMI 附件，出问题时最常被误诊——面板黑屏或者按键没反应，第一反应往往是”面板坏了要换”，但真正的根因三成以上是面板电缆/适配器松脱（那个小小的 3ADT310700 适配器排线）或主控板 X7 插座应力开裂。换面板前先做两件免费的事：把连接器拔出来看一下针脚有没有发黑，把面板装到另一台同型号 上交叉验证——能省一笔冤枉钱。
