ABB DCS880-S01-0405-05X0 DC Drive Module | 2-Q Non-Regenerative 405A H3 Frame · In Stock/Quote

描述

产品深度介绍

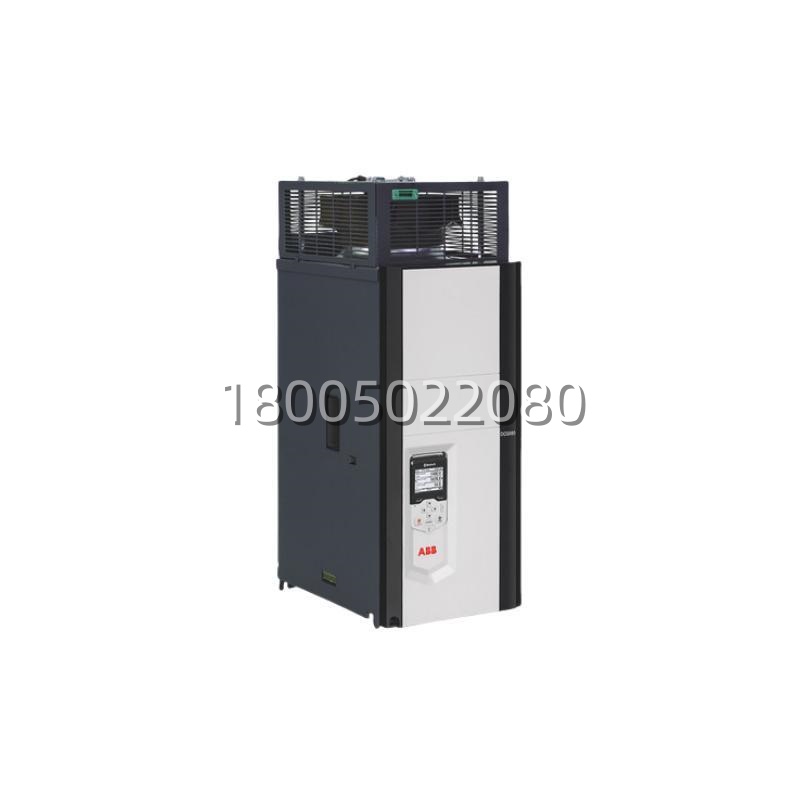

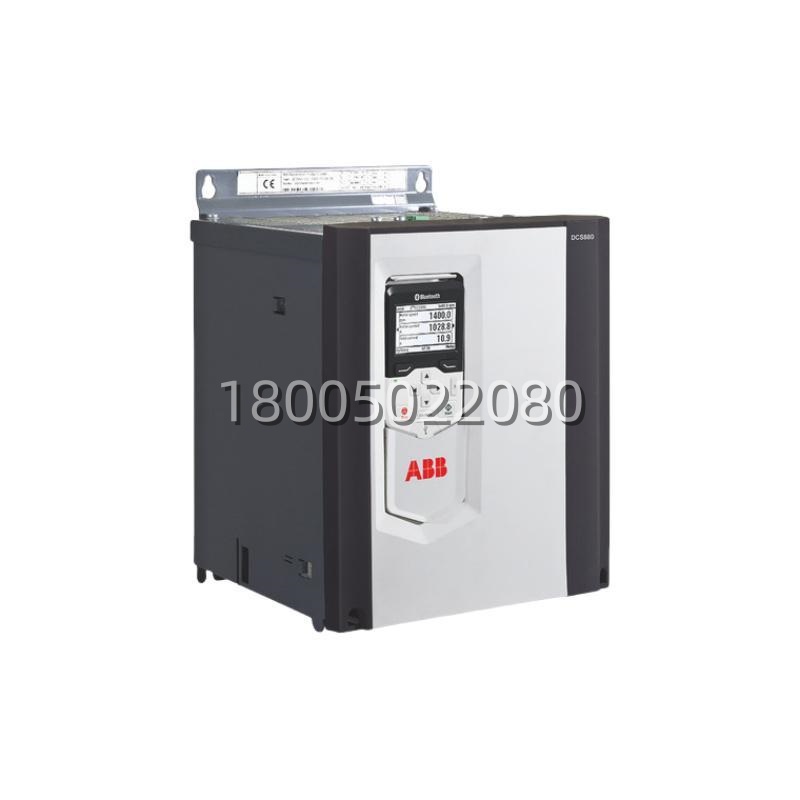

DCS880-S01-0405 属于那种”你永远不会在展台上看到但钢厂、矿井、造纸机、橡胶压延线上遍地都是”的东西。它不花哨——一块 H3 大小的功率模块，晶闸管桥芯 + 控制板 SDCS-CON-H01 + 触发/监测电路，塞进传动柜里跟快熔、进线电抗器、励磁单元、直流刀闸和散热风道做邻居。

为什么说”405A”不能随手换算成 kW？因为直流传动的视在功率 = Vdc × Idc，而 Vdc 取决于电机铭牌的基速电压（常见 440V、500V、600V 几档），不是固定值。按 500V × 405A 粗算，电枢侧量级在 ~200kW 级——但如果你拿它配一台 440V 基速的电机，表观 kW 就更低。拿交流变频器的”kW标称”思维直接套 DC 传动，是选型和报价阶段最常见的事故根源。

另外：网上有些供应商页给它写 IP20、写 50kW、写 7.5kW——那些是模板填错的结果。S01 模块本身就是 IP00 裸功率件，最终防护等级靠的是你们柜体的设计（门板密封、滤网、风道），不是模块自己带的壳。

关键技术规格 | Key Technical Specifications

快速结论

1. S01 = 不回馈。如果你的工艺有频繁重载减速、需要把能量送回电网——应该看 S02（4-Q 反并联桥/回馈型），不是 S01。买错象限比买错电流还麻烦。
2. 405A 选型对的是电机电枢电流，不是”电机功率千瓦数”。拿电机铭牌上的 额定电枢电压 V 和 额定电流 A​ 来对，不要用 kW 倒推。
3. 这东西是柜内部件，不是墙上挂的 IP21 盒子——报价单里必须同时体现：模块价 + 柜内配套件（快熔、进线电抗器、直流刀闸/快断器、励磁单元、柜体冷却方案），否则到货了你发现装不下或缺件。
4. SIL3 STO 要真做，不能只写”支持”：STO 端子（XSTO）的接线、双通道验证、与上级急停/安全继电器的逻辑联锁——这些要纳入柜图，不是参数里打个勾就算。
5. DCS880 是在产平台（区别于前面那些 3ASC 遗留件），ABB 官方仍有 catalog / hardware manual / firmware manual 可下——所以资料质量比 legacy 件高一个档次，但柜体集成责任通常在系统集成商这边。
