ABB DI814 (3BSE022375R1) | 高密度隔离数字输入卡，适用于过程与电力自动化 ABB

ABB

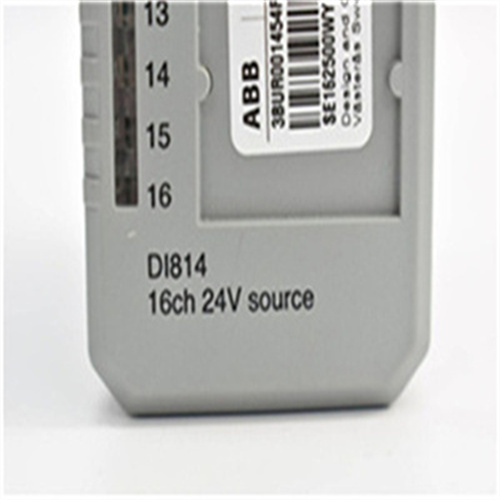

DI814 / 订货号：3BSE022375R1：
AC 800M / AC 800PEC 系列 I/O 模块：
输入通道数：16 路独立数字量输入
额定电压：24 V DC（兼容 15–30 V DC）
一款高可靠性、高密度数字量输入模块，专为 ABB AC 800M 分布式控制系统（DCS） 和 AC 800PEC 电力电子控制器设计。提供电气隔离、通道级诊断与冗余支持，广泛应用于电力、化工、冶金等连续流程工业。原装正品，全面测试，现货供应。

立即询价
分类： 品牌：
  • 联系人：白荣
  • 电话/Phone：+86 18150087953
  • 邮箱/Email：sales@cxplcmro.com
  • QQ：340565517

描述


产品概述

在工业自动化系统中，数字量输入(DI)是连接现场开关、按钮、继电器触点、限位信号等离散状态设备的“神经末梢”。ABB DI814 正是为高完整性采集这些关键信号而设计的标准化I/O模块。作为AC 800M平台的主力DI卡，它将16路现场干接点或有源24 V DC信号安全、准确地转换为控制器可识别的逻辑电平，并通过Profibus DP、Ethernet/IP 或 AC 800M 专用总线上传至CPU，实现对设备状态、联锁条件、报警触发的实时监控。

DI814 的工程价值不仅在于其高通道密度(节省机柜空间)，更在于其面向维护的智能设计。每个通道具备独立的LED状态指示(绿色=正常，红色=故障)，并支持开路/短路诊断——当现场线路断线或短路至电源时，模块能向AC 800M CPU上报具体通道故障信息，大幅缩短排查时间。此外，它完全支持控制器冗余（Redundant CPU） 与 I/O冗余（通过TB840端子板），满足SIL 2/3级应用对可用性的严苛要求。

技术规格

产品型号：DI814

ABB订货号：3BSE022375R1

适用系统：ABB AC 800M, AC 800PEC, Compact 800

输入通道：16 路(分两组，每组8通道共用公共端)

输入类型：

源型(Sourcing)或漏型(Sinking)接线(通过端子配置)

兼容无源触点(干接点)和有源24 V DC信号

额定电压：24 V DC(工作范围：15–30 V DC)

输入电流：约 3.5 mA @ 24 V DC

响应时间：

ON → OFF：< 1.5 ms

OFF → ON：< 1.5 ms

隔离：

通道间：非隔离(同组内)

现场 ↔ 系统：500 V AC RMS 光电隔离

诊断功能：

通道级开路/短路检测

模块级电源与通信状态监测

安装方式：DIN导轨安装(需配合TB810/TB840端子基座)

工作温度：0°C 至 +60°C

认证：CE, UL 61010-2-201. IEC 61131-2 Type 1

主要特点和优势

✅ 16通道高密度设计：减少模块数量，降低系统成本与空间占用

✅ 灵活接线方式：支持源型/漏型，适配各类PLC与现场设备

✅ 实时通道诊断：精准定位断线、短路故障，提升MTTR(平均修复时间)

✅ 冗余系统兼容：可无缝集成于双CPU、双I/O的高可用架构

✅ LED状态清晰：每通道绿色运行指示 + 模块级红色故障灯

✅ 即插即用：自动识别于AC 800M系统，无需跳线设置

在实际应用中，DI814 常被用于：

采集电机运行/停止/故障状态(来自接触器辅助触点)

监测阀门全开/全关限位信号

接收火灾报警、ESD急停按钮等安全联锁信号

在AC 800PEC中读取断路器位置、隔离开关状态等

集成与配置要点

必须安装在 TB810（单端） 或 TB840（冗余） 端子基座上

使用 ABB Automation Builder 或 Control Builder M 进行硬件组态

建议为关键安全信号(如急停)采用双通道+表决逻辑设计

现场电缆应使用屏蔽双绞线，屏蔽层单点接地以抑制干扰

在冗余系统中，确保两个DI814模块的固件版本一致

⚠️ 注意：DI814 不提供本安（Intrinsically Safe）输入，若用于危险区域，需外接安全栅。

生命周期与采购建议

ABB DI814 (3BSE022375R1) 目前处于 活跃供货期（Active Sales & Support），是AC 800M平台的标准I/O模块之一。ABB持续提供新件、技术支持与固件更新，广泛用于新建项目及现有系统扩容。

深圳长欣作为ABB自动化产品专业供应商，所有 DI814 模块均为全新原装，并执行以下出厂前验证：

上电自检(LED、通信握手)

16通道逐点通断测试(模拟24 V DC输入)

诊断功能验证(模拟开路/短路)

72小时老化运行稳定性考核

✅ 现货充足｜12个月质保｜提供技术文档与接线图｜支持紧急交付

As a certified partner for ABB control continuity, we recognize that the DI814 is more than an I/O card—it’s the trusted interface between your field reality and control logic. Every unit we supply is validated for signal integrity, diagnostic accuracy, and long-term reliability. In automation, where every input counts, trust isn’t optional—it’s engineered by ABB, assured by us.
