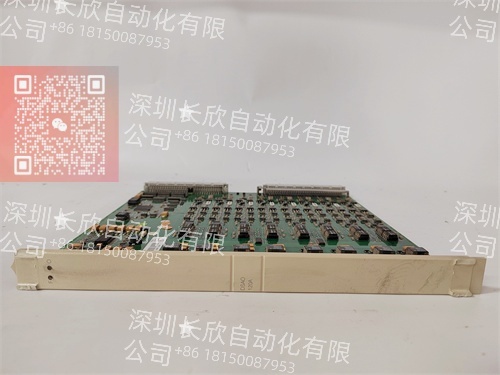

ABB DSAO120A 3BSE018293R1 | AC 800M 系统 8通道模拟量输出模块

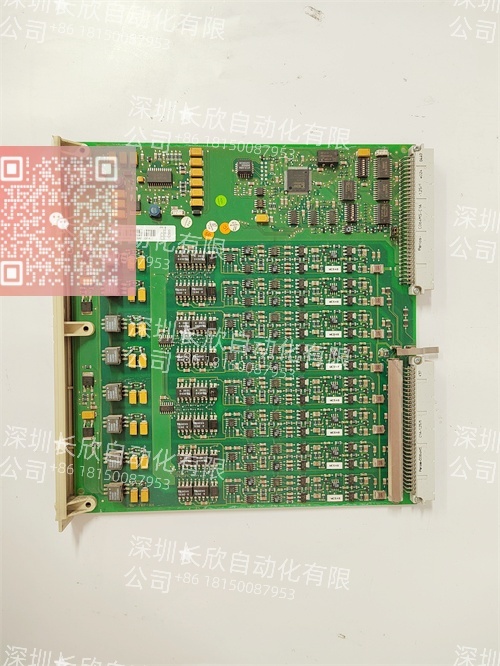

ABB DSAO120A 3BSE018293R1 | AC 800M 系统 8通道模拟量输出模块 - 图片 2
ABB DSAO120A 3BSE018293R1 | AC 800M 系统 8通道模拟量输出模块 - 图片 3
ABB DSAO120A 3BSE018293R1 | AC 800M 系统 8通道模拟量输出模块 - 图片 4

ABB DSAO120A 3BSE018293R1 | AC 800M 系统 8通道模拟量输出模块 ABB

ABB
DSAO120A 3BSE018293R1：
AC 800M 系列：
输出类型：8通道模拟量输出（电流/电压可选）
输出范围：0–20 mA、4–20 mA、0–10 V、±10 V（软件可配置）
精度：典型值 ±0.1% F.S.
一款高精度、高可靠性模拟量输出模块，专为严苛的工业过程控制环境设计。作为ABB AC 800M 分布式控制系统（DCS） 的标准I/O组件，它将控制器指令精准转换为标准模拟信号，驱动调节阀、变频器、记录仪等现场执行设备，并支持通道级诊断与HART数字通信叠加，广泛应用于连续流程工业。原装正品，全面测试，现货供应，提供专业技术支持。

立即询价
分类： 品牌：
  • 联系人：白荣
  • 电话/Phone：+86 18150087953
  • 邮箱/Email：sales@cxplcmro.com
  • QQ：340565517

描述


产品概述

在闭环过程控制中，模拟量输出是“控制指令落地的最后一环”——它的精度与稳定性直接决定阀门开度、电机转速或加热功率是否准确。ABB DSAO120A (订货号 3BSE018293R1) 正是 AC 800M 平台中的高性能8通道模拟量输出模块，专为驱动关键执行机构而设计。该模块采用16位D/A转换器 + 精密基准源 + 温度补偿电路，确保在0–60°C工业环境下长期输出漂移<±0.05%/°C。其核心价值不仅在于信号生成，更在于智能功能集成：每个通道支持独立量程配置(如Ch1设为4–20 mA驱动阀门，Ch2设为±10 V控制伺服放大器)，并可选配HART通信叠加，使操作员无需断开回路即可在线读取智能阀门定位器的诊断数据(如行程、摩擦力、报警状态)。

我曾在亚太一座大型PTA(精对苯二甲酸)装置的氧化反应单元部署多块 DSAO120A 3BSE018293R1.反应器温度控制依赖高精度空气流量调节，要求AO模块在4–20 mA范围内线性误差<0.1%。投运后，我们通过HART功能发现一台阀门定位器存在“死区增大”趋势，提前安排维护，避免了因响应迟滞导致的超温停车。更关键的是，其通道级短路保护与开路检测在一次接线错误中自动限流并上报“Channel 5: Open Circuit”，防止了模块损坏。ABB DSAO120A 的真正优势，不在于“能输出多少路”，而在于“让每一个毫安都精准可控”。 技术规格 产品型号：DSAO120A 订货号：3BSE018293R1 制造商：ABB Automation Products 产品类型：AC 800M 模拟量输出模块(8通道) 输出通道数：8(独立、隔离) 输出类型(软件可选)： 电流：0–20 mA, 4–20 mA(带HART可选) 电压：0–10 V, ±10 V 输出精度：±0.1% 满量程(典型值，25°C) 负载能力： 电流输出：≤750 Ω(@20 mA) 电压输出：≥5 kΩ 电气隔离：通道间及对背板 >500 Vrms

HART支持：可选(需在订货时指定，本型号通常支持)

诊断功能：每通道独立开路/短路检测、超量程报警

前面板指示：8个绿色LED(每通道1个，亮=输出激活)+ 模块状态LED(RUN/ERROR)

安装方式：DIN导轨安装，占用AC 800M I/O站1个槽位

工作温度范围：0°C 至 +60°C

认证标准：CE, UL, cUL, IEC 61131-2. IEC 61010-1

主要特点和优势

ABB DSAO120A 3BSE018293R1 的工程优势体现在其输出精度、功能灵活性与运维智能性：

高分辨率与低漂移：16位D/A + 温补，确保长期控制稳定性;

每通道独立配置：混合输出类型(如4–20 mA + ±10 V)在同一模块实现;

HART透明传输：支持上位系统通过AO线与智能设备双向通信;

主动保护机制：短路时自动限流，开路时实时告警，提升系统鲁棒性。

与AC 800M CPU无缝集成，输出变量直接映射至Control Builder M程序

支持热插拔(需系统配置允许)，维护不停机

可通过Device Type Manager (DTM) 进行高级参数整定与校准

符合API RP 1164、ISA/IEC 62443等关键基础设施安全规范

前面板LED清晰指示每通道激活状态，便于现场确认

The ABB DSAO120A 3BSE018293R1 transforms control logic into precise physical action—engineered for accuracy in the most demanding process loops. With per-channel configurability, HART integration, and intelligent diagnostics, it doesn’t just output signals; it ensures they are correct, reliable, and verifiable. Whether driving a critical control valve or a high-speed actuator, the DSAO120A delivers the fidelity your process demands.

应用领域

DSAO120A 3BSE018293R1 广泛应用于需要高精度模拟信号输出的流程工业场景，尤其适用于：

石油化工(调节阀定位器、变频器速度设定、加热器功率控制)

电力与水务(锅炉给水调节、风机导叶控制、加药泵冲程)

制药与食品(发酵罐pH/DO控制、灭菌温度设定)

水泥与冶金(窑炉燃烧控制、冷却风机调速)

老旧DCS改造中的高精度AO替换方案

特别值得注意的是，在串级控制、比值控制或先进过程控制（APC） 回路中，DSAO120A 因其低非线性与高稳定性，常被指定为关键执行层输出模块。

集成与配置要点

将 DSAO120A 3BSE018293R1 集成到 AC 800M 系统中，需通过 Control Builder M 进行硬件组态。关键步骤包括：在I/O树中添加模块、为每通道分配标签、选择输出类型与量程、启用HART(如需要)。一个常见误区是忽略负载匹配——例如，将0–10 V输出接入低阻抗输入设备，会导致电压跌落。务必确认现场设备输入阻抗符合模块规格。

使用屏蔽双绞电缆，屏蔽层单点接地(控制柜侧)

对于HART通信，回路总电阻需在230–1100 Ω之间

在Control Builder M中启用“Output Diagnostics”以捕获开路/短路事件

定期通过DTM执行“Loop Test”验证输出精度

更换模块前，建议强制输出至安全值(如50%)

在一次中东炼厂项目中，我们曾因未检查变频器输入阻抗(仅1 kΩ)，导致±10 V输出实际仅为±8.5 V。整改后，控制回路稳定性显著提升——这印证了：在模拟输出中，负载匹配与信号源同等重要。

生命周期与采购建议

ABB DSAO120A 3BSE018293R1 目前处于成熟期 (Mature)，是 AC 800M 系统中最常用的模拟量输出模块之一，仍在全球范围内稳定供货并获得官方技术支持。因其高精度与HART支持，强烈推荐用于所有新建及关键控制回路改造项目。

深圳长欣作为ABB自动化产品专业供应商，建立了稳定的 DSAO120A 3BSE018293R1 全新及优质翻新库存。我们确保所有模块均为原厂来源，具备完整序列号，并经过全功能验证：包括8通道满量程输出精度测试、HART通信验证、短路保护测试及72小时老化运行。每块模块附带校准报告，提供12个月质保。我们还配备熟悉AC 800M I/O架构的工程师团队，可协助客户完成量程配置、HART集成及现场回路调试，确保“输出精准，控制可靠”。

In precision process control, the difference between success and failure can be measured in milliamps. The ABB DSAO120A 3BSE018293R1 delivers laboratory-grade accuracy in an industrial package—ensuring your control commands are executed exactly as intended. We supply only authentic units, validated for performance and reliability. When your process depends on perfect execution, trust the analog output module engineered for excellence.
