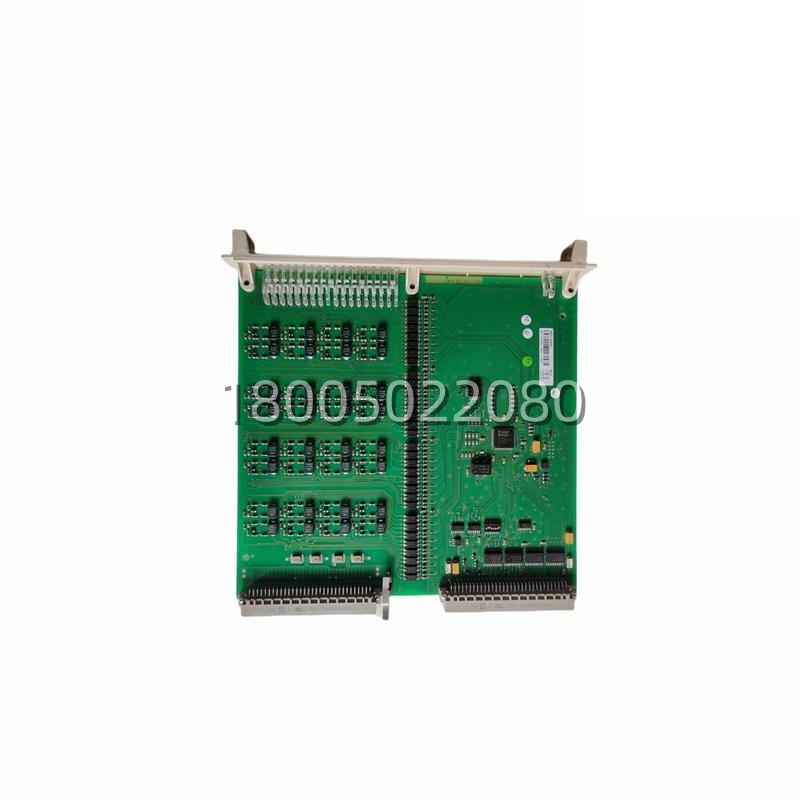

ABB DSDI 110AV1 3BSE018295R1 | Advant OCS 数字输入板 光电隔离

描述

关键技术规格 | Key Technical Specifications

• 产品型号: DSDI 110AV1
• 订货号: 3BSE018295R1
• 产品类型: 数字量输入板 (Digital Input Board)
• 所属系统: ABB S100 I/O、Advant OCS、Advant Master、MasterPiece 200/1 等 DCS 平台
• 输入通道: 32 路数字量输入（公开资料对分组方式有不同描述，建议以实物或手册为准）
• 输入电压: 标称 24 V DC；逻辑高 15–30 V DC；逻辑低 0–5 V DC
• 输入电流: 典型 8 mA/通道（@24 V DC）；另有资料标注为 6 mA/通道，建议以实物铭牌为准
• 隔离方式: 输入侧与系统侧光电隔离/电气隔离，隔离电压 1500 V AC（1分钟）
• 供电方式: 由 Advant I/O 机架背板供电（5 V DC + 24 V DC）
• 功耗: 典型 8 W；另有资料标注为 4.5 W，建议以实物或手册为准
• 响应时间: ≤1 ms（中断模式）
• 滤波与诊断: 支持信号滤波、去抖；支持扫描/中断模式；面板带电源、通信及各通道状态 LED
• 安装方式: Advant I/O 机架插槽/框架插件式安装
• 工作温度: -20°C ~ +70°C（另有资料标注为 0–55°C，建议以实物标签为准）
• 存储温度: -40°C ~ +85°C
• 湿度范围: 5%–95%（无冷凝）
• 尺寸: 约 234 mm × 229.5 mm × 18 mm（另有资料标注为 240 × 20 × 124 mm，建议以实物测量为准）
• 重量: 约 0.332 kg（另有资料标注为 0.5 kg，建议以实物为准）
• 防护等级: IP20（柜内安装）
• 认证情况: CE、UL、cUL、CSA、IEC 61131-2等
• 产品状态: 已停产，备件市场流通，不支持 RoHS

产品深度介绍 | Product Introduction

对于仍在使用 ABB Advant OCS、Advant Master 或 MasterPiece 200/1 等 DCS 平台的工厂来说，DSDI 110AV1 是一块很典型的“老系统续命件”。它的定位不是追求通道密度最高的新产品，而是为老机架提供稳定、可诊断的 32 路 24 V DC 开关量信号采集。

在实际维护场景中，这块板卡的价值体现在三个方面：一是 32 路 24 V DC 输入能力，适合集中采集按钮、限位开关、继电器触点、电机运行反馈和联锁信号；二是光电隔离和 1500 V AC 隔离耐压，有助于抑制现场地电位差和浪涌对系统侧的影响；三是前面板提供电源、通信和通道 LED，维护人员可以在不停机的情况下快速判断哪一路输入异常。

不过，作为一款已停产的备件，采购时必须注意版本核对。公开资料对它的通道分组、功耗、尺寸和重量存在不同描述，不同批次的硬件可能存在差异。因此，在购买前最好提供旧板的实物照片、序列号或系统配置清单进行比对，避免因版本不一致导致无法插入机架或信号异常。

ABB DSDI 110AV1 3BSE018295R1 数字量输入板评测：老系统信号采集的稳定性之选

ABB DSDI 110AV1 3BSE018295R1 是一款面向 ABB Advant OCS、Advant Master 和 MasterPiece 200/1 等 DCS 平台设计的 32 通道 24 V DC 数字量输入板。从参数来看，它的核心竞争力不在于功能复杂，而在于对老系统的兼容性、信号隔离能力和现场诊断便利性。

信号采集与隔离设计

该模块提供 32 路数字量输入，标称输入电压为 24 V DC，逻辑高电平为 15–30 V DC，逻辑低电平为 0–5 V DC。输入侧与系统侧采用光电隔离设计，隔离电压达到 1500 V AC（1分钟），这在存在变频器、大功率电机和地电位差的工业现场非常重要，能够有效保护机架背板不受现场侧浪涌损坏。

诊断与工程实用性

DSDI 110AV1 前面板配备了电源、通信状态指示灯以及各通道的状态 LED。当现场某个限位开关或继电器触点出现异常时，维护人员可以直接通过面板灯光判断是哪一路输入没有信号，而不必逐一测量端子电压。此外，该模块支持扫描模式和中断模式，在中断模式下响应时间可达 ≤1 ms，能够满足高速联锁和事件检测的需求。
