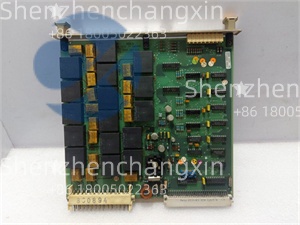

ABB DSDP140B | 高速脉冲输入模块 57160001-ACX

描述

产品概述

在工业自动化控制系统中，精确的计量与定位是保障生产效率和产品质量的基石。ABB DSDP140. 作为 ABB 800xA 和 Symphony Plus 分布式控制系统 (DCS) 架构中的核心组件，其定位是一款高性能的脉冲计数器板(Pulse Counter Board)。从技术顾问的视角来看，这款模块不仅仅是一个简单的信号采集单元，它更像是系统的“精密仪表”，专门负责处理那些对速度和精度要求极高的任务。

该模块的设计理念体现了 ABB 对工业现场复杂需求的深刻理解。ABB DSDP140B 主要用于远程 I/O 站(如 Mx80 系列)，它能够直接安装在现场，通过高速采集来自流量计、编码器或转速传感器的脉冲信号，将物理量转化为精确的数字数据。这种将计算能力下沉到现场的设计，不仅减少了信号传输过程中的干扰，还大大提高了系统的响应速度。在实际应用中，无论是需要精确计量的液体流量，还是需要实时监控的电机转速，DSDP140B 都能提供稳定可靠的解决方案，是电力、化工和制造行业实现精细化管理的关键硬件。

技术规格

产品型号： DSDP140B 57160001-ACX

制造商： ABB

产品类型： 脉冲计数器板 / 远程 I/O 基本单元

所属系统： Symphony Plus / 800xA

计数频率： 最高 80 kHz (支持单相和双相计数)

输入类型： 高速脉冲输入 (用于流量、转速等)

输出类型： 集成数字量输出 (DO) 和模拟量输出 (AO)

模拟量分辨率： 11 位 + 符号位

通信接口： 支持 VMEbus 请求程序，与主控制器通信

工作电压： 24 VDC (典型工业控制电压)

工作温度： 0°C 至 +60°C (符合工业级环境要求)

防护等级： IP20 (适用于控制柜内安装)

主要特点和优势

ABB DSDP140B 的核心价值在于其将“高速计数”与“逻辑控制”完美融合的能力。在现代工业现场，往往需要在一个紧凑的空间内完成多种复杂的控制任务，这款模块正是为此而生。

极致的高速响应能力：这是该模块最显著的技术亮点。它支持高达 80 kHz 的脉冲输入频率。对于工程师而言，这意味着即使在现场设备以极高速度运行(如高速旋转的涡轮流量计)的情况下，DSDP140B 依然能够精准捕捉每一个脉冲信号，确保计量数据不丢失、无误差。这种高频率响应能力是保证流量累计和转速监测准确性的物理基础。

多功能集成化设计：不同于单一功能的计数卡，DSDP140B 是一款高度集成的复合型模块。它不仅包含高速计数通道，还集成了 数字量输出 (DO) 和 模拟量输出 (AO) 功能。这种设计允许工程师利用同一块板卡构建一个完整的闭环控制回路(Closed-loop Control)，例如在监测流量的同时直接控制阀门的开度，或者在检测到转速异常时立即触发报警输出。这不仅节省了宝贵的机架空间，还简化了系统布线，降低了整体工程成本。

强大的系统兼容性与冗余支持：作为 ABB 800xA 生态系统的一部分，该模块天然支持与主控制器的无缝通信。它支持冗余配置(Redundancy)，在关键过程控制 (Critical Process Control) 中，即使一块板卡出现故障，冗余系统也能立即接管，确保生产过程的连续性，避免因停机带来的巨大经济损失。

核心优势总结：

精度与速度并重：24位分辨率配合80kHz带宽，满足严苛计量需求。

灵活的控制架构：集成I/O功能支持独立完成小型控制策略。

工业级坚固耐用：全金属屏蔽结构，抗电磁干扰 (EMI) 能力强。

易于维护与扩展：支持带电插拔 (Hot Swap)，模块化设计便于系统升级。

Technical Summary (English):

The ABB DSDP140B 57160001-ACX is a high-performance pulse counter board designed for ABB’s Symphony Plus and 800xA systems. As a critical component in process automation, it serves as the “precision instrument” for high-speed data acquisition. This module excels in applications requiring accurate flow measurement, speed monitoring, and positioning control.

Key technical highlights include an impressive 80 kHz counting frequency, ensuring no pulses are missed even in the most demanding high-speed operations. Furthermore, its integrated design combines pulse counting with digital and analog I/O functions, allowing it to execute complex control strategies independently within a remote I/O station. Built with industrial robustness, it features galvanic isolation and supports redundant configurations, guaranteeing system reliability and uptime in harsh environments.

应用领域

ABB DSDP140B 广泛应用于对过程数据精确性和系统稳定性有极高要求的工业领域。它特别适合那些需要将物理运动转化为精确数字信号的场景。

在实际工程项目中，该模块在以下行业表现出色：

电力行业：用于汽轮机或水泵的转速监测与保护系统，以及发电厂辅助系统的流量计量。

水处理与市政工程：在大型泵站和水厂中，用于累计电磁流量计的脉冲信号，精确计算总供水量或排污量。

制造业与包装行业：在高速包装机械、传送带系统中用于产品计数、位置定位以及编码器信号处理。

化工与石油天然气：用于精确计量原料配比、监测反应釜搅拌器转速等关键工艺参数。

集成与配置要点

在将 ABB DSDP140B 集成到现有系统或进行维护升级时，工程师需要关注以下几个关键的技术细节，以确保系统发挥最佳性能：

首先，软件组态与硬件匹配。该模块通常需要在 ABB 的工程软件平台(如 Control Builder M)中进行详细的参数配置。在硬件安装前，必须确认软件中定义的计数模式(如单相、双相或增减计数)与现场传感器的输出信号类型(NPN/PNP 或 电压/电流)完全匹配。如果配置错误，可能导致计数不准或模块报错。

其次，接线抗干扰处理。由于涉及高频脉冲信号(最高 80 kHz)，信号完整性至关重要。建议使用高质量的屏蔽双绞线进行连接，并确保屏蔽层在单端可靠接地，以防止高频噪声引入导致计数跳变。对于长距离传输，建议使用差分信号输入方式以提高抗共模干扰 (Common Mode Interference) 的能力。

最后，固件与版本管理。DSDP140B 可能存在不同的硬件版本(Revision)。在更换备件时，务必检查新模块的固件版本是否与主控制器兼容。如果版本过低，可能需要先升级固件才能正常通信，这通常需要专用的编程器或通过 VME 总线进行刷新。

生命周期与采购建议

从工业自动化产品生命周期管理的角度来看，ABB DSDP140B 57160001-ACX 目前处于成熟期 (Mature) 向存量维护期过渡的阶段。虽然 ABB 已经推出了更新一代的控制硬件，但这款模块因其极高的稳定性和在特定计量场景下的不可替代性，仍在全球范围内拥有庞大的装机量。

对于正在运行该系统的工厂，我的战略建议是：建立预防性备件库存。由于该型号属于特定功能的专用板卡，一旦在线运行的模块因雷击、电源波动或元器件老化而损坏，临时寻找替代品将面临极长的交货期(Lead Time)和高昂的紧急采购成本。市场上充斥着翻新件或测试不充分的拆机件，使用这些劣质备件可能导致计量数据错误，进而引发严重的生产事故。

作为您的长期合作伙伴，深圳长欣深知这类关键备件的重要性。我们提供的 ABB DSDP140B 均来自全球正规渠道，每一块模块在出库前都经过了严格的功能测试(包括 24VDC 供电测试、脉冲信号模拟输入测试及通信握手测试)，确保其状态达到“准新品”标准。我们承诺提供 12 个月的质保服务，并依托庞大的库存体系，为您提供快速的交付响应，让您在面对老旧系统维护时不再焦虑，确保您的生产系统永不停机。

Service Commitment (English):

We specialize in supporting legacy ABB DCS systems with a focus on reliability and fast turnaround. For the ABB DSDP140B, we understand the critical risk of production downtime due to hardware failure. Our global procurement network allows us to source genuine ABB components, which undergo a rigorous quality assurance (QA) process in our facility. We verify signal accuracy, isolation integrity, and communication functionality to ensure the module performs flawlessly in your control system. We offer a 12-month warranty and rapid delivery to minimize your operational risk. Partner with us for dependable access to hard-to-find automation spares and secure your plant’s production continuity.
