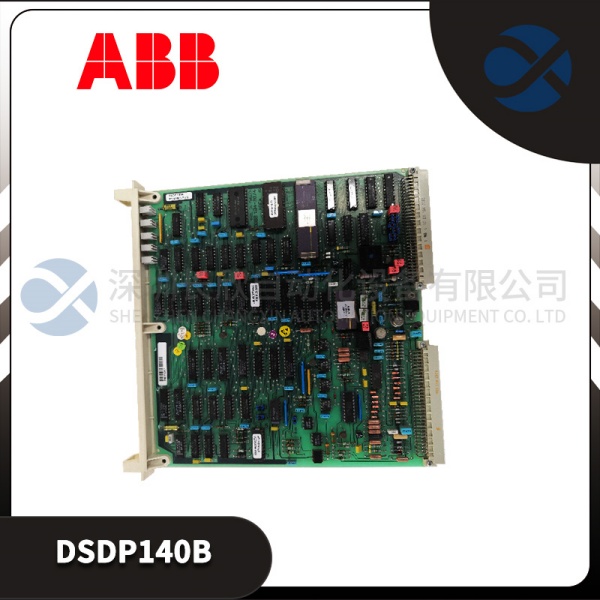

ABB DSDP140B 开关量输出卡，带短路保护，专为高可靠性DCS设计

描述

ABB DSDP140B 产品概述

在ABB AC 800M可编程自动化控制器(PAC)的I/O家族中，ABB DSDP140B 是一款高密度、高性能的数字量输出(DO)模块，堪称“以一当十”的实战派。它提供32路独立的24V DC源型(Source)晶体管输出，每路可驱动高达0.5A的负载，轻松应对电磁阀、固态继电器、指示灯、小型接触器线圈等常见工业执行元件。作为ABB 800xA分布式控制系统(DCS)的标准输出组件，ABB DSDP140B 不仅节省宝贵的机柜空间，更通过内置的通道级诊断与短路保护机制，大幅降低现场故障率。

ABB DSDP140B 的设计哲学就一个字：稳。它采用工业级功率晶体管阵列，开关寿命超1亿次;输出回路与背板逻辑完全电气隔离，防止现场高压反窜烧毁CPU;每个通道还具备过流自动限流功能——哪怕你误接了短路负载，模块也不会“冒烟”，只会安静地报个错，等你来处理。这种“不添乱”的性格，在连续生产流程中尤为珍贵。无论是新建智能工厂，还是老旧系统扩容，ABB DSDP140B 都是工程师们闭眼选的可靠伙伴。

ABB DSDP140B 技术规格

产品型号：DSDP140B

制造商：ABB

产品类型：数字量输出模块(DO Module)

输出通道数：32 点

输出类型：源型(Source)NPN晶体管输出

负载电压范围：24 V DC ±10%

每通道最大负载电流：0.5 A

总模块最大电流：8 A(需配合SA811电源模块)

电气隔离：通道与背板之间，500 V RMS

响应时间：< 1 ms(开/关)

诊断功能：通道级短路/过载状态反馈

安装方式：35 mm DIN导轨(需搭配TB840端子基座)

防护等级：IP20

工作温度：0℃ ~ +60℃

主要特点和优势

ABB DSDP140B 的核心竞争力，藏在细节里。首先，它是“源型输出”(Source Output)——这意味着公共端接24V正极，输出端接负载到0V。这种接法在欧美标准中极为常见，特别适合驱动PLC输入模块或需要“高电平有效”的设备，兼容性极广。

其次，32通道高密度布局，比传统16点模块节省近50%导轨空间。在一个紧凑的控制柜里，这意味着能多塞几块I/O卡，或者干脆用更小的机箱——降本增效，就这么实在。

再来说说它的“自保”能力。ABB DSDP140B 每路输出都集成智能限流电路。一旦检测到短路或过载，该通道会自动切断输出并点亮本地LED(红灯)，同时通过背板总线向CPU上报具体通道号。你不用拿万用表满柜子查，打开Control Builder M软件，故障点一目了然。这种精准诊断，把MTTR(平均修复时间)压缩到分钟级。

另外，模块支持热插拔(Hot Swap)——当然，前提是你的系统在软件中启用了该功能。这意味着产线不停机，就能更换故障模块，真正实现“零停机维护”。对于水泥、玻璃、化工这些“停一分钟亏一万”的行业，这功能值千金!

最后提一句：ABB DSDP140B 必须搭配专用端子基座 TB840 使用。这个基座不仅提供接线端子，还内置保险丝和测试点，让接线、排查、维护都变得无比顺手。ABB这套“模块+基座”组合拳，玩得就是专业!

The ABB DSDP140B is a high-density, 32-channel digital output module engineered for demanding industrial applications within the AC 800M and 800xA platforms. Featuring source-type transistor outputs with individual channel diagnostics and short-circuit protection, it delivers reliable actuation of solenoids, relays, and indicators—even in electrically harsh environments. Its fast response time (<1 ms), robust isolation (500 V RMS), and hot-swap capability ensure maximum system uptime. With a compact DIN-rail form factor and seamless integration into ABB’s engineering tools, the DSDP140B sets the standard for efficiency, safety, and maintainability in modern process and factory automation.

应用领域

ABB DSDP140B 的身影，活跃在所有需要大量开关量控制的工业现场。在汽车制造焊装车间，它驱动数百个夹具气缸的电磁阀，确保车身定位精准无误;在食品饮料灌装线，它控制清洗阀、灌装阀、剔除机构的启停，节奏快而不乱;而在水处理厂，它管理加药泵、反冲洗阀、溢流报警灯——每一个动作都关乎工艺安全与产品质量。

流程工业更是它的主战场。石化装置中的紧急切断阀(ESDV)、火炬点火器、氮气吹扫阀，基本都由这类DO模块控制。ABB DSDP140B 凭借其高可靠性与诊断能力，成为SIL2级安全仪表系统(SIS)中非安全级辅助控制的理想选择。即便在电力行业，它也常用于控制冷却风机、加热器、断路器储能电机等辅助设备。一句话：只要你的系统需要“用电信号去动东西”，ABB DSDP140B 就值得放进你的I/O清单。

相关产品

ABB TB840：DSDP140B专用端子基座，带可插拔接线端子和测试点，必须配套使用。

ABB DSDP140A：早期版本，功能类似但诊断能力较弱，DSDP140B为其升级型号。

ABB DSDO110：16通道继电器输出模块，适用于交流负载或高隔离需求场景。

ABB DSDB110：数字量输入模块，常与DSDP140B成对使用，构成完整I/O站。

ABB SA811：电源分配模块，为DSDP140B等高功耗I/O提供独立24V供电。

ABB PM864AK01：AC 800M主控CPU，DSDP140B需插入其I/O站背板使用。

ABB CI854AK01：Profibus通信模块，可用于远程扩展DSDP140B所在I/O站。
