ABB DSDX451 输入输出模块，支持冗余配置，适用于800xA系统

描述

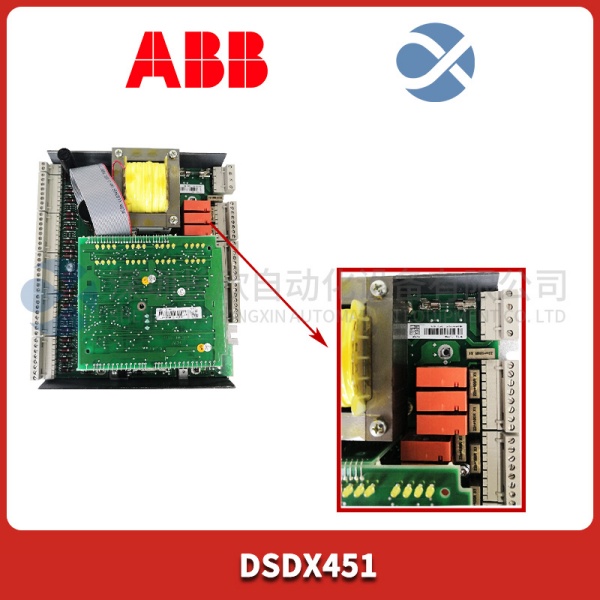

DSDX451 产品概述

在ABB的AC 800M可编程逻辑控制器(PLC)生态里，ABB DSDX451 扮演着承上启下的关键角色——它是连接现场设备与中央控制器的“数字神经”。这款模块集成了16路数字量输入与16路数字量输出，采用高电平有效(24VDC)设计，兼容干接点和有源开关信号，特别适合采集阀门位置、电机状态、急停按钮等关键离散信号，并驱动电磁阀、继电器或指示灯。

ABB DSDX451 不只是通道多，更讲究“稳”字当头。每个I/O通道都经过光电隔离，隔离电压高达2.5kV，有效阻断地电位差和共模干扰。配合ABB 800xA分布式控制系统 (DCS) 架构，它还能实现模块级冗余配置——主备模块实时同步，故障秒切无感。这种可靠性，在高炉上料、锅炉MFT(主燃料跳闸)等安全相关应用中，就是生命线。说白了，ABB DSDX451 不是普通I/O卡，而是您产线安稳运行的“数字守门人”。

DSDX451 技术规格

产品型号：DSDX451

制造商：ABB

产品类型：数字量输入/输出模块

输入通道数：16路(24 VDC 或干接点)

输出通道数：16路(24 VDC 源型输出)

输入电压范围：18–30 VDC

输出负载能力：最大0.5 A/通道，总计4 A/模块

供电电压：由I/O底板提供(通常24 VDC)

通信接口：通过I/O总线连接至AC 800M CPU(基于Profibus DP或ModuleBus)

电气隔离：通道间及通道对地隔离，2.5 kV RMS

工作温度：0°C 至 +60°C

存储温度：-40°C 至 +85°C

安装方式：DIN导轨安装，兼容TK801A等I/O机架

主要特点和优势

ABB DSDX451 最硬核的优势，就俩字：可靠。它的输入电路内置滤波和反极性保护，哪怕现场电源波动、感应电压窜入，照样准确识别“开”与“关”。输出端采用短路保护设计，万一接线短路，模块自动限流，不烧毁、不宕机，故障排除后自动恢复——这比那些一短路就“躺平”的模块强太多。

再说它的“系统友好性”。DSDX451 直接插在ABB标准I/O底板上，通过背板总线与AC 800M控制器通信，无需额外接线。配合Control Builder M软件，组态时拖拽即用，通道映射一目了然。更妙的是，它支持热插拔(需系统配置允许)，更换时不中断整个站的运行，这对7×24小时运转的工厂来说，简直是运维福音。

值得一提的是，ABB DSDX451 的LED指示极其人性化：每通道独立状态灯(绿色=ON，熄灭=OFF)，外加模块级RUN/ERR灯，故障定位快如闪电。在EMC(电磁兼容性)方面，它通过IEC 61000-4系列严苛测试，抗静电、抗浪涌、抗射频干扰样样过关，哪怕装在变频器隔壁也稳如老狗。

The ABB DSDX451 digital I/O module is engineered for mission-critical applications where signal integrity and system uptime are non-negotiable. Featuring 16 isolated inputs and 16 short-circuit-protected outputs, it delivers robust performance in electrically noisy industrial environments such as steel mills, power plants, and chemical facilities. Fully compatible with the ABB AC 800M controller and 800xA system architecture, the DSDX451 supports hot-swap capability and optional redundancy, minimizing maintenance downtime. Its comprehensive diagnostic LEDs and compliance with international EMC standards ensure rapid troubleshooting and long-term reliability. Trusted globally, the DSDX451 exemplifies ABB’s commitment to industrial-grade durability and intelligent automation design.

应用领域

ABB DSDX451 的用武之地，遍布所有依赖离散信号控制的工业现场。在火力发电厂，它负责采集磨煤机运行状态、送风机启停反馈，并输出跳闸指令给燃油快关阀;在自来水厂，它监控水泵的过载信号、清水池高低液位，并控制加氯机的启停;到了汽车焊装车间，它又精准捕捉机器人到位信号，触发夹具动作。一句话：凡是有按钮、限位、继电器、接触器的地方，ABB DSDX451 就能派上大用场。

尤其适合需要高通道密度与快速响应的联锁保护系统。比如在焦化厂的推焦车控制中，多个限位开关信号必须毫秒级响应，DSDX451 的低延迟输入+高驱动能力输出，完美胜任。在老旧PLC系统升级项目中，它也是理想选择——无缝接入现有AC 800M架构，无需改动现场 wiring，省钱又高效。从轨道交通到水泥生产线，ABB DSDX451 早已成为工程师心中“闭眼入”的数字I/O标杆。
