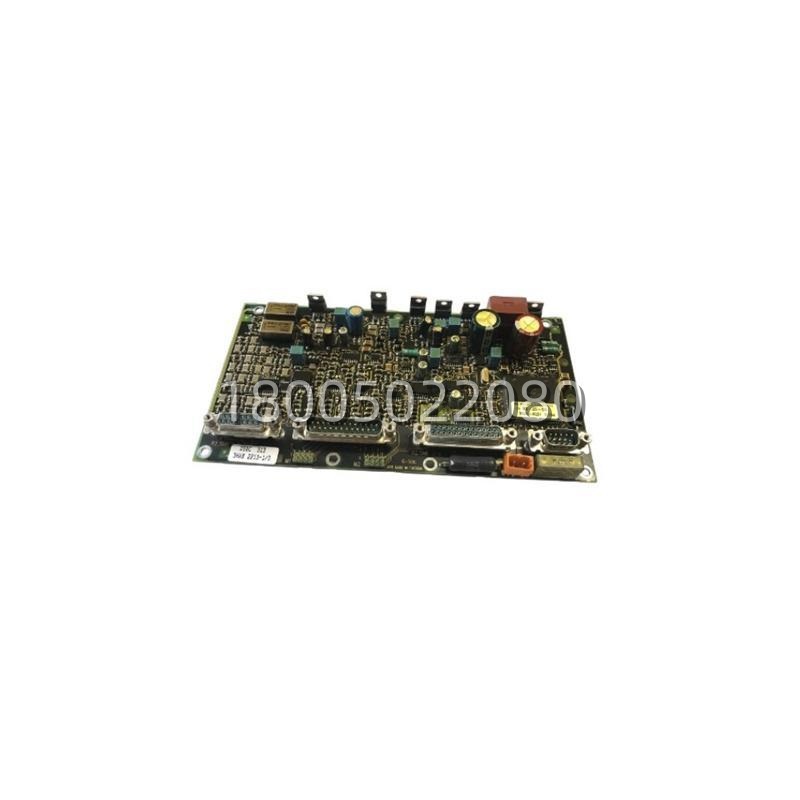

ABB DSQC 313 测量板/编码器接口板，3HAB2213-1
ABB DSQC 313 测量板/编码器接口板，3HAB2213-1 - 图片 2

ABB DSQC 313 测量板/编码器接口板，3HAB2213-1

ABB DSQC 313 (3HAB2213-1 / 3HAC021455-001/05 / 3HNP04378-1/02)：这是藏在ABB机器人控制器“心脏”里的高精度“听觉”专家！作为一块伺服轴测量板（Measurement Board），它的核心任务就一个：接收并处理来自机器人六个关节伺服电机上绝对式编码器的原始信号。它把这些代表电机转子精确角度和海量圈数的复杂数字串，解码、校验、转换成控制器主CPU能理解的精确位置数据。机器人知道自己胳膊腿儿弯到哪儿了，全凭它来“报点”。没有它，机器人就是“睁眼瞎”，寸步难行。原厂核心，精准可靠。
功能：多轴绝对式编码器信号处理
支持轴数：通常6轴 (对应机器人6个关节)
接口类型：专有高速串行接口 (EnDat, HIPERFACE等)
供电：为编码器提供电源
立即询价
分类：
  • 联系人：白荣
  • 电话/Phone：+86 18150087953
  • 邮箱/Email：sales@cxplcmro.com
  • QQ：340565517

描述

ABB DSQC 313 产品概述
在ABB工业机器人那敏捷而精准的运动背后，是一套极度复杂的闭环伺服控制系统。而这块ABB DSQC 313​ 测量板，正是这个闭环系统中负责“感知自我位置”的绝对核心——多轴编码器接口与处理单元。它通常安装在机器人控制柜的驱动模块框架内，是连接驱动单元与机械臂上电机的“神经信号解码中心”。
机器人的每个关节（J1到J6）都配备了一个高精度的多圈绝对式编码器，这个编码器不仅告诉系统电机转子的瞬间角度（单圈位置），还通过内部机械或电子记圈装置，记录着电机自开机以来总共转了多少圈（多圈位置）。DSQC 313​ 板的任务，就是通过专用的高速串行通信链路（如EnDat, HIPERFACE, 或ABB自有协议），同时与这六个编码器进行“对话”。它周期性地（通常以几千赫兹的频率）向各个编码器发送读取指令，并接收编码器传回的海量数字信号流。这块板卡上的专用处理器和逻辑电路，会实时对这些信号进行解码、校验（CRC校验等）、并换算成统一的、高分辨率的位置值（包括圈数和圈内角度）。然后，它通过机架背板总线，将这些六个轴的实时位置数据“打包”发送给机器人的主计算机（主CPU板）。主CPU将这些反馈值与目标值进行比较，计算出控制量，再通过驱动板控制电机运动。因此，ABB DSQC-313​ 的精度、速度和稳定性，直接决定了机器人定位精度、重复定位精度以及运动平稳性。它是实现机器人“自知之明”的基石。
