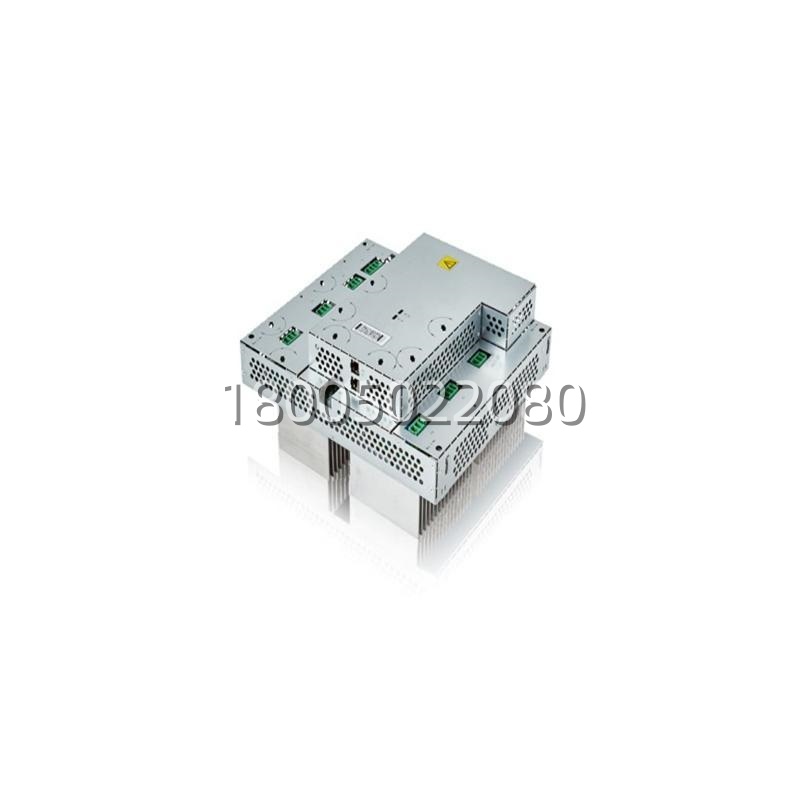

ABB DSQC406 3HAC035301-001 轴计算机板 | IRB2400 S4C+ M2000 柜现货

描述

产品深度介绍

IRB2400 柜里最容易让机器人”丢轴”报警的就是这块板——DSQC406 在 S4C+/M2000 柜里的角色是轴计算机，主 CPU（DSQC668/3HAC031644 那类）把轨迹规划甩过来，它自己做逆解+插补，再往伺服驱动（DSQC345B/346B 那类）发指令，同时咬着编码器/Resolver 反馈做闭环。说白了，机器人的”运动小脑”就在这块板子上，它挂了，轴不动、飞车、报跟随误差都可能出来。

三个子号的差别得拎清，采购最容易在这里栽：

• 3HAC035301-001—— 新一代强化版，接口最全（编码器 2轴/4轴、伺服驱动、安全回路、DSQC501/600 总线），IRB2400 标准/重载都能上，也标称支持 FlexPicker 高速分拣场景
• 3HAC021346-003—— 经典基础版，IRB2400 标准/重载主力，砍掉了部分扩展总线，安全 I/O 还在
• 3HAC021346-001—— 早期基础版，适配更早批次的 IRB2400，接口最简，只有编码器+伺服驱动

老柜子（2005 年前那批 S4C+）原配多是 -001 早期版或 -003，现在市面流通的 NOS 大半是 -001/03 新强化版。技术上向下兼容，但建议换之前比对一下柜内背板插槽和线缆——新版多了 DSQC501/600 总线接头，老柜如果没这根缆，插头空着也能跑，但固件版本差太远的话开机自检可能卡。现场碰到过一次：老 M2000 柜硬上 3HAC035301-001，启动时报”Axis Board Mismatch”，刷了个固件才消停。

📌 同单里还粘了个 3HAC17326-1——那是 IRB2400 的一轴/三轴伺服电机，不是板子，别按 DSQC406 订。电机和这块轴计算机是协作关系：3HAC17326-1 出动力 + 编码器信号 → DSQC406 收反馈发指令 → DSQC345B/346B 驱动执行。

关键技术规格

三个子号怎么选（采购对着看）

• 柜子是近年的 IRB2400 复产/翻新版（M2000 晚期或 S4C+ 末批）​ → 直接上 3HAC035301-001，接口最全，以后扩功能不愁
• 柜子是 2000 年代早期的 S4C+，原配就是 3HAC021346-003​ → 优先找同号 NOS，换上去不用动任何参数；硬上 3HAC035301-001 也行，但建议让服务工程师核对固件
• 柜子更老，原配 3HAC021346-001​ → 能找到同号最好，找不到用 -003 顶，引脚兼容，功能还多两个点
• 别反向降配：新版柜子（原配 3HAC035301-001）不建议换回 -003/-001，安全回路和总线那块会缺功能
