产品核心摘要

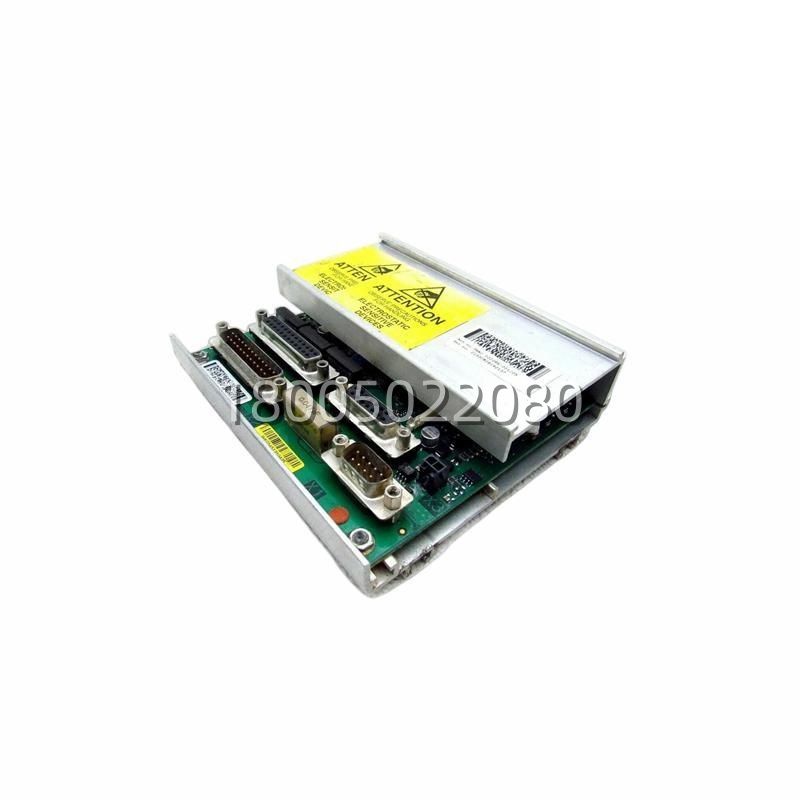

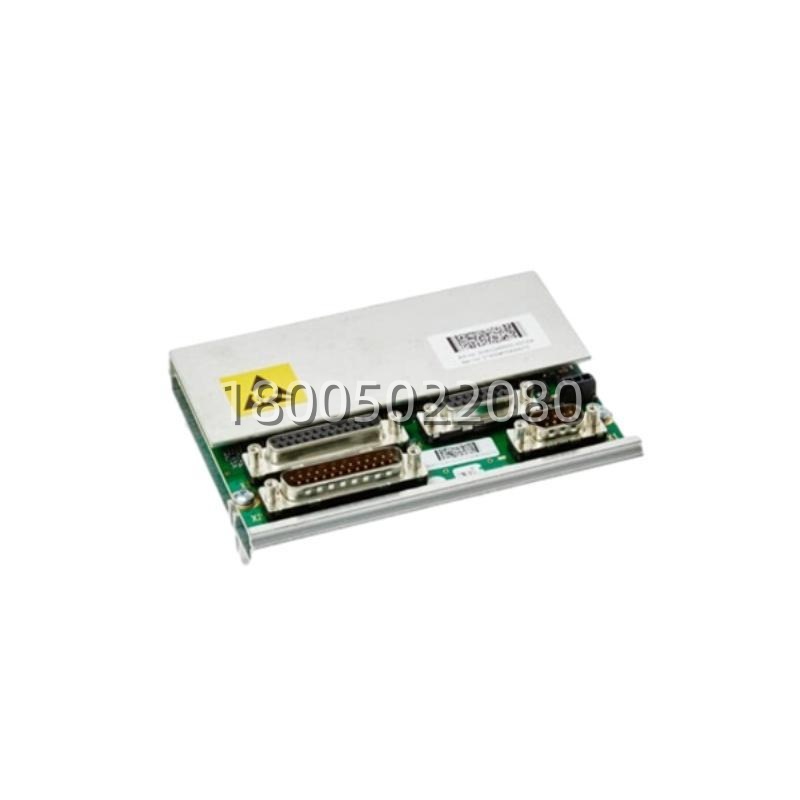

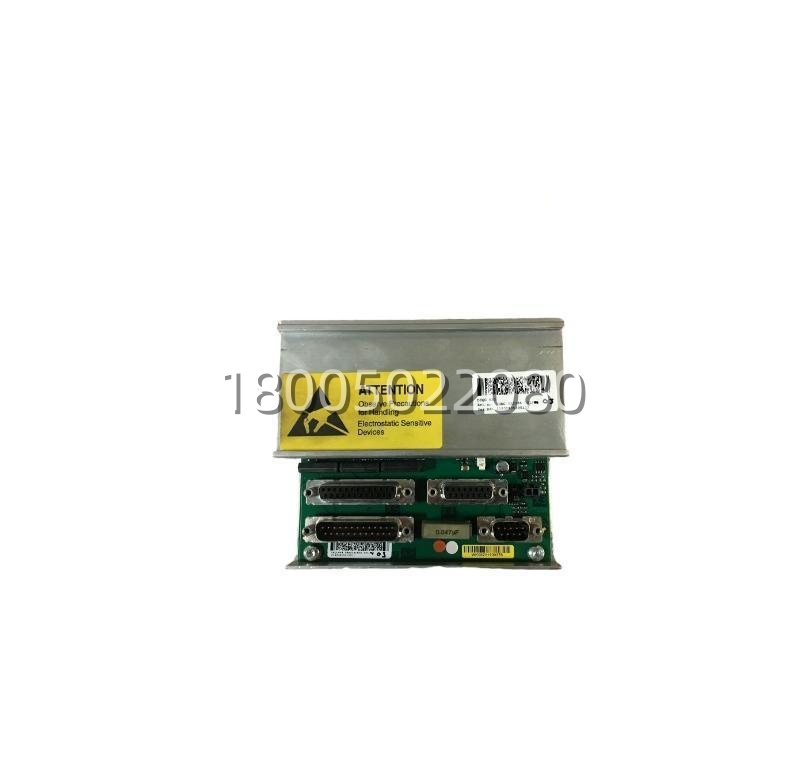

- 型号: DSQC633（订货号 3HAC022286-001；DSQC633A 同硬件料号 3HAC031851-001）
- 品牌: ABB Robotics
- 系列: ABB IRC5 标准柜 / IRC5 Compact（M2004 平台）
- 核心功能: 采集机器人 1~7 轴伺服电机旋变（Resolver）正弦/余弦模拟信号，AD 转换后通过双 DB9 串口（RS422/485）上行给轴计算机，构成全闭环位置控制
- 产品类型: SMB 串行测量单元（Serial Measurement Unit / 旋变采集板）
- 关键规格: 24V DC 供电 <1.5W｜7 路 Resolver 输入｜双 DB9 RS422/485｜126×124×22 mm / 0.36 kg｜IP20
- ⚠️ 与 DSQC562 分工：562 是 S4C+/早期 IRC5，EnDat+旋变混采，板载 10.8V 锂电池 1.2kg；633 是 IRC5 标准柜/Compact，纯 Resolver 7 路，电池外置 SMB 盒，0.36kg，两款不互换
产品深度介绍
示教器突然弹”SMB Communication Error””Encoder Error””无法回零””伺服不能上电”——IRB 2600/4600/6600 这条 IRC5 产线上，四个报错里至少三个能让维护工先绕到控制柜背后看 DSQC633。这块 SMB 板在 IRC5 柜里的角色说白了就是”轴计算机的眼睛”：机器人 1~7 轴的伺服电机里嵌的旋变（Resolver）吐正弦/余弦模拟信号，633 把它们逐路 AD 转换，再通过双 DB9（RS422/485）串行扔给 DSQC601/603 轴计算机做闭环算位置。IRB 1410/1600/2600/4600/6600 全系列都走这套，Compact 小柜和标准大柜都能插。
和上一代入 S4C+ 的那块 DSQC562 比，633 最明显的两个变化：一是 562 是 EnDat + 旋变混采，能接绝对值编码器，板子上还焊了一颗 10.8V 锂电池（3HAC17396-1）专门保断电位置，整板 1.2 kg；二是 633 砍掉了 EnDat，专心吃 7 路 Resolver，绝对值位置的电池挪到柜内独立的 SMB 外置盒里，板子本身只有 0.36 kg，金属屏蔽壳抗干扰。换句话说，562 是”老柜子全能型”，633 是” 标准柜轻量型”——如果你的柜子是 M2004 配 IRB 2600/4600/6600 这种纯 Resolver 电机的机型，换备件走 633；如果是 S4C+ 柜或者早期 配 EnDat 电机的 IRB 4400/6400/7600，还是得回 562。
板子前面多路 LED 通道诊断灯，单灯对单轴，哪轴旋变断线/通信闪一眼就能定位，不用挨个拔编码器插头。金属壳屏蔽，汽车焊装那种满地伺服噪声的环境扛得住。工作温区 -20~+60°C，仓储 -40~+85°C，IP20 柜内安装。
📌 同名坑再提醒一次：渠道里搜 DSQC633 会蹦出来另一版文案，写着”2 路 RS-232/485 + 2 路模拟量 + 1 路编码器计数，用来接外部称重/温度/流量传感器”——那是把 DSQC633 当”外部测量扩展板”讲的另一个分支，3HAC022286-001 这个订货号主归 SMB 旋变采集板（），买前让商家报清楚是”SMB 旋变板”还是”外部传感器测量板”，外观尺寸和接口差很多。
关键技术规格
| 参数项 | 指标 |
|---|---|
| 型号 / 订货号 | DSQC633 / 3HAC022286-001（DSQC633A 同硬件为 3HAC031851-001） |
| 产品全称 | Serial Measurement Unit（SMB 串行测量板 / 旋变采集板） |
| 制造商 | ABB Robotics |
| 适配控制器 | ABB 标准柜、 Compact（M2004 平台） |
| 适配机型 | IRB 1410 / 1600 / 2600 / 4600 / 6600 等 全系列 |
| 供电 | 24V DC，功耗 <1.5W |
| 采集通道 | 最多 7 路旋变（Resolver）正弦/余弦模拟输入（1~7 轴电机位置反馈） |
| 通信接口 | 双 DB9（RS422/RS485），串行上传至轴计算机（DSQC601/603） |
| 电池方案 | 绝对值位置电池外置 SMB 盒（非板载；对比 562 为板载 10.8V 锂电） |
| 诊断 | 多路 LED 通道灯，单灯对应单轴反馈状态 |
| 尺寸（W×H×D） | 126 × 124 × 22 mm |
| 净重 | 约 0.36 kg |
| 工作温度 | -20 ~ +60 °C |
| 存储温度 | -40 ~ +85 °C |
| 防护等级 | IP20（柜内安装），金属屏蔽外壳 |
| 安装方式 | 控制柜背板插槽直插 |
