ABB FS300R12KE3 | 高性能IGBT模块（1200V/300A）

描述

产品概述

在工业变频驱动系统中，功率半导体的可靠性直接决定了整机的可用性与寿命。ABB FS300R12KE3并非普通电子元件，而是ABB在其经典中压变频平台（如ACS1000）及部分大功率ACS800机型中广泛采用的核心IGBT模块。尽管该模块物理上由Infineon（英飞凌）生产（型号FS300R12KE3），但ABB对其进行了严格的入厂筛选、系统级验证，并配套开发了专用驱动板AGDR-62C，形成高度协同的“功率-驱动”一体化解决方案。这种深度集成确保了在电机启动、负载突变或电网扰动等极端工况下，IGBT能以最优的开关轨迹工作，最大限度减少过压、过流风险。

从工程实践角度看，FS300R12KE3-AGDR-62C组合的价值远超其单体性能。AGDR-62C驱动板不仅提供精确的门极驱动信号，更集成了退饱和检测（DESAT）、过温预警、欠压闭锁（UVLO）和有源钳位等多重保护机制。当IGBT发生短路时，驱动板能在<3µs内关断门极并上报故障，避免模块炸裂——这一特性在某大型轧钢厂曾成功阻止一次因电机绝缘击穿引发的级联损坏事故。正因如此，该套件成为维护ABB老旧变频器、保障连续生产的“心脏级”备件。

技术规格

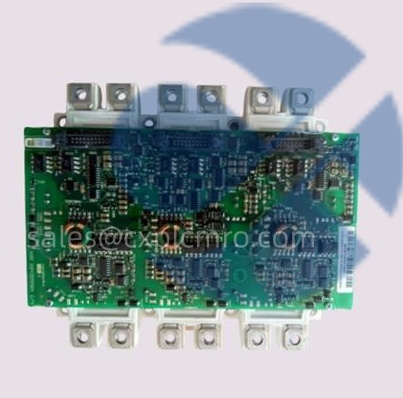

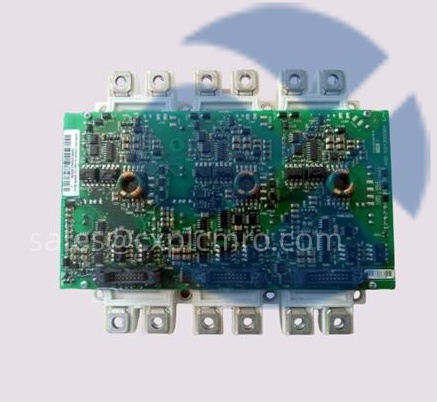

产品型号：FS300R12KE3（IGBT模块）+AGDR-62C（驱动板）

制造商：IGBT模块：Infineon；驱动板：ABB

产品类型：IGBT功率模块与门极驱动板套件

IGBT结构：6-Pack（三相全桥，含续流二极管）

额定集电极-发射极电压：1200 V

额定集电极电流：300 A（ Tc=80°C）

开关频率范围：最高可达20 kHz（典型应用2–8 kHz）

门极驱动电压：±15 V（由AGDR-62C提供）

驱动板供电：+24 VDC（来自变频器控制电源）

保护功能：退饱和检测、过温监测、欠压闭锁、有源钳位

工作温度范围（模块）：-40°C至+150°C（结温）

安装方式：螺栓固定于散热器，导热硅脂界面

适用变频器平台：ABB ACS1000,ACS800(大功率型号),ACS6000

主要特点和优势

ABB FS300R12KE3-AGDR-62C的核心优势在于其“系统级可靠性设计”。许多用户误以为更换IGBT模块只需匹配电压电流参数，却忽视了驱动电路的匹配性——劣质或不兼容的驱动板往往导致新模块在数小时内再次失效。而AGDR-62C作为ABB原厂驱动板，其门极电阻、驱动电流斜率、保护阈值均针对FS300R12KE3的开关特性精密调校，确保dv/dt与di/dt处于安全窗口内。此外，其光纤隔离通信设计（用于接收PWM信号）彻底切断了功率侧与控制侧的地环路干扰，极大提升了抗噪能力。

原厂匹配驱动：AGDR-62C专为FS300R12KE3电气特性优化，确保开关轨迹安全

纳秒级短路保护：退饱和检测可在3微秒内关断故障IGBT，防止二次损坏

多重状态反馈：通过光纤或端子输出“Ready”、“Fault”、“Overtemp”信号至控制器

高dv/dt耐受：模块采用Trench/Fieldstop技术，降低开关损耗与EMI

热循环鲁棒性：适用于频繁启停或负载波动剧烈的工况（如提升机、轧机）

即插即用兼容：直接替换原机配置，无需修改控制软件或参数

The ABB FS300R12KE3 with AGDR-62C driver board represents a tightly integrated power semiconductor solution engineered for industrial drive reliability.While the IGBT module is manufactured by Infineon,ABB’s proprietary AGDR-62C gate driver provides application-specific protection and control—featuring desaturation detection,active clamping,and fiber-optic isolation.This synergy ensures optimal switching performance under harsh conditions like motor short circuits or grid sags.Widely deployed in ABB’s ACS1000 and high-power ACS800 drives,this kit delivers the robustness required for critical applications in mining,metals,and power generation,where unplanned downtime carries significant operational risk.

应用领域

ABB FS300R12KE3-AGDR-62C主要应用于对变频器可靠性要求极高的重工业场景。在矿山提升系统中，它驱动数百千瓦的卷扬电机，承受频繁的满载启停与能量回馈；在钢铁厂轧线上，用于主传动变频器，应对轧制力突变带来的电流冲击；在大型水泵站，则保障城市供水系统的连续运行。值得注意的是，随着ABB ACS1000等平台逐步进入生命周期后期，该套件已成为关键备件储备的重点对象——一旦停产，替代方案将面临兼容性与认证风险。

矿山矿井提升机与皮带输送系统

钢铁轧机主传动与卷取机变频驱动

市政与工业大型水泵/风机变频控制

船舶推进系统及岸电变频电源

老旧ABB ACS1000/ACS800变频器的维修与延寿项目

集成与配置要点

更换FS300R12KE3-AGDR-62C套件时，必须遵循严格的工艺规范，否则极易引发二次故障。首要原则是同时更换模块与驱动板——即使驱动板外观完好，其内部电解电容或光耦可能已老化，导致驱动能力下降。安装时，IGBT模块与散热器之间的导热硅脂厚度必须均匀（通常0.05–0.1mm），且紧固螺栓需按对角线顺序分三次拧至规定扭矩（通常9–11 Nm）。在通电前，务必使用万用表检查直流母线是否存在短路，并确认光纤连接方向正确（TX/RX不可反接）。首次上电建议在无负载状态下进行“驱动测试”，通过ABB DriveWindow或PMU面板验证PWM信号与故障反馈是否正常。

必须成套更换IGBT模块与AGDR-62C驱动板，禁止混用新旧或第三方部件

严格按扭矩要求安装模块，避免热阻过大导致过温

更换后执行“DC Bus Pre-charge”和“Gate Driver Test”程序（通过DrivePMU）

检查光纤接口清洁度，弯曲半径不得小于50mm

记录更换日期与序列号，纳入设备健康档案用于寿命预测

生命周期与采购建议

FS300R12KE3（Infineon）目前仍处于量产阶段，但AGDR-62C驱动板已进入成熟后期（Late Mature），ABB已在其新一代变频平台（如ACS880）中转向集成式智能功率模块（IPM）或独立驱动架构。这意味着未来几年内，AGDR-62C的供应可能逐步收紧。对于仍在运行ACS1000或早期ACS800的用户，强烈建议按“每台变频器至少1套”的标准建立战略库存，尤其用于关键产线设备。

深圳长欣凭借与全球授权分销商及OEM渠道的长期合作，可稳定供应全新原装FS300R12KE3与AGDR-62C套件。所有驱动板均经过功能验证，包括：PWM信号响应测试、故障注入验证、光纤通信完整性检查；IGBT模块则通过静态参数测试（Vge(th)、Ice(sat)）与外观inspection。我们提供12个月质保，并支持技术指导安装调试。现货库存，48小时发货，助您化解老旧变频器的“心脏危机”。

As a trusted partner in industrial power electronics,we recognize that components like the FS300R12KE3-AGDR-62C are not commodities—they are the foundation of your drive system’s resilience.Every kit we supply is sourced from authorized channels and validated as a matched pair:the IGBT module undergoes static parameter screening,while the AGDR-62C driver is tested for full functional integrity,including fault response and optical communication.With strategic stockholding and expert technical support,we ensure you can maintain legacy ABB drives with confidence—because when your motor stops,your business stops too.
