ABB GBU72 GBU-72 控制接口卡——CE认证，工业级抗扰，-25°C至+70°C运行

描述

🏗️ 产品概述

在新能源电站或柔性输电系统中，一旦发生电网短路、电压跌落或设备故障，必须在毫秒级内断开与电网的连接，否则可能引发设备损毁甚至电网崩溃。而ABB GBU72.就是执行这一“生死指令”的关键执行器。

它不处理复杂算法，却承担着最不容出错的任务：当主控系统判断需跳闸时，GBU72 立即闭合其内部高可靠性继电器，向断路器操作机构发送跳闸脉冲;同时，它持续监测断路器是否真正分闸(通过辅助触点)，若“命令发出但未动作”，立刻上报“断路器拒动”故障，触发更高层级保护。

老姜我参与过某海上风电场STATCOM项目，现场盐雾重、雷电频繁。普通继电器模块半年就粘连失效，但GBU72 凭借密封继电器+三重隔离设计，五年零误动/拒动。运维工程师说：“这小盒子，比断路器本体还可靠!”——在电力电子领域，控制链的末端可靠性，往往决定整个系统的生死。

✨ 主要特点与优势

硬接线优先：跳闸回路采用物理继电器，不依赖软件或通信，确保“最后防线”确定性执行;

状态闭环反馈：不仅发命令，还验结果，杜绝“假跳闸”风险;

强抗干扰设计：专为变电站/换流站高EMC环境设计，通过IEC 61850-3认证;

系统深度集成：与ABB AC 800PEC无缝协同，故障信息直接进入HMI报警画面;

维护友好：前面板LED指示运行/故障状态，支持带电更换(在冗余架构中)。

🌐 典型应用场景

风电/光伏电站：SVG或全功率变流器的电网接入断路器控制

HVDC柔性直流输电：换流站交流侧断路器接口

工业STATCOM：钢厂、轧机无功补偿系统的并网开关控制

电网动态电压支撑装置：快速脱网/并网逻辑执行单元

🛒 选型与购买建议

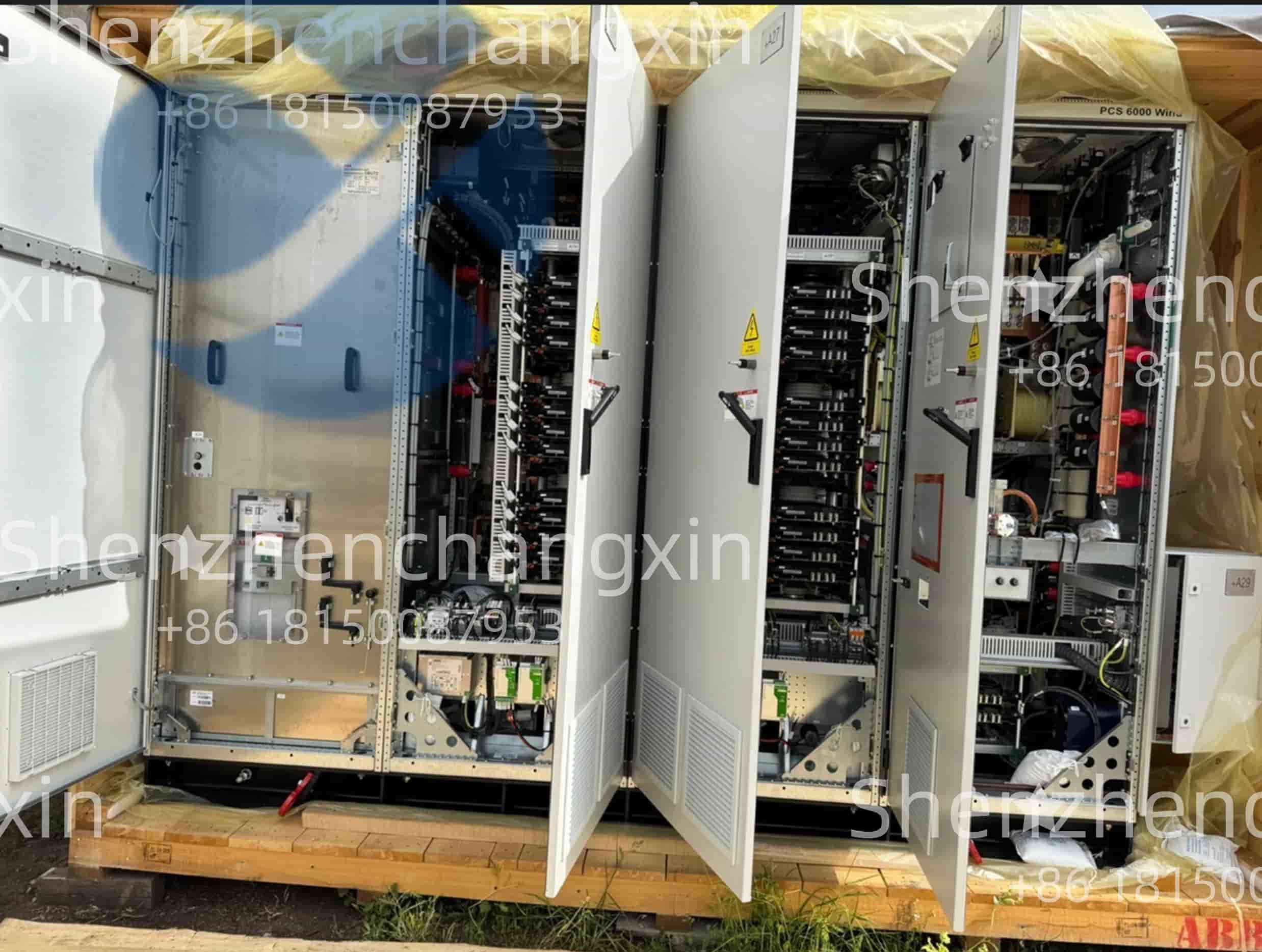

确认系统平台：GBU72 主要用于 ABB PCS6000 / MEGASTAR S / AC 800PEC 架构，不适用于普通AC 800M PLC系统;

核对订货号：务必使用完整订货号 3BHE031197R0001.避免混淆类似型号(如GBU71、GBU73);

警惕翻新件：该模块内部继电器寿命有限，二手件可能已临近失效，建议采购原厂新件或经严格测试的退役好件;

配套检查：需同步确认断路器操作电压(24VDC/110VDC/220VDC)是否匹配GBU72输出能力。

❓ 常见问题解答(FAQ)

Q：GBU72 能单独使用吗？

A：不能!它必须作为 ABB 电力电子控制系统的子模块使用，依赖主控(如AC 800PEC)提供指令和供电。

Q：输出能驱动220VDC断路器线圈吗？

A：通常不能。GBU72 多为24VDC或干接点输出，若需驱动高压线圈，需外接中间继电器或接触器。

Q：支持Modbus或以太网通信吗？

A：不支持。通信通过背板总线(如Profibus-DP或光纤)与主控交互，无独立通信端口。

Q：LED红灯亮表示什么？

A：通常表示“输出故障”、“输入信号异常”或“内部继电器粘连”，需通过主控系统读取具体诊断代码。

🔧 安装与维护提示

安装时确保断路器辅助触点接线正确(常开/常闭逻辑匹配);

跳闸命令线使用屏蔽双绞线，单独走线槽，远离动力电缆;

每年进行一次“传动试验”：模拟跳闸指令，验证断路器实际动作与反馈一致性;

若系统报“Breaker Position Mismatch”，优先检查GBU72输入端子是否松动或氧化。

🛡️ 产品保障(深圳长欣承诺)

在深圳长欣，每一块 ABB GBU72 (3BHE031197R0001) 均经过以下验证：

✅ 外观无损伤、端子无氧化

✅ 继电器动作测试(吸合/释放100次)

✅ 输入/输出通断与绝缘检测

✅ 与AC 800PEC仿真平台联调(可选)

我们提供 24个月质保 + 终身技术支持，支持开具原产地证明与合规文件。

📞 遇到“Grid Breaker Fault”?一个电话，老姜团队帮你远程诊断!

🌐 认准官网：www.cnplcdcs.com

Shenzhen Changxin delivers mission-critical power electronics interfaces you can trust. Every GBU72 unit is validated for breaker command integrity and status feedback accuracy—ensuring your grid-connected assets disconnect safely when it matters most. Backed by expert support and genuine ABB quality, we keep your renewable and transmission systems protected, compliant, and operational. Partner with us, and secure the final link in your protection chain.
