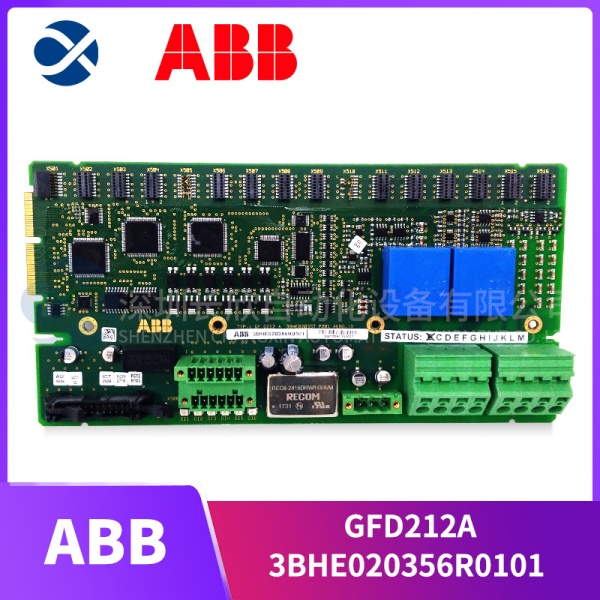

ABB GFD212A 励磁控制模块深度解析 (订货号 3BHE020356R0101)

描述

GFD212A 产品概述

兄弟，你想过没有，为啥咱们家里的电灯不会忽明忽暗，工厂的电机不会因为电压波动而乱转?尤其是在遥远的发电厂，一台几十万千瓦的发电机，带着巨大的转子以3000转/分钟的速度飞转，它的输出电压为啥能像被一只无形的大手牢牢按住一样稳定?这只“无形的大手”，就是自动电压调节器​ 系统，而你手上的 ABB GFD212A，很可能就是这套系统中负责“思考”和“指挥”的核心控制模块。

你可以把整个发电机组想象成一个巨大的“能量水车”，水流量(原动机功率)决定了转速(频率)，而出水口的水压(电压)则需要通过调节水车叶片的倾斜角度(励磁电流产生的转子磁场强度)来控制。GFD212A​ 就是那个站在水车边、眼睛紧盯着压力表、手里握着调节阀的“智能管家”。它的任务极其明确且关键：无论下游用户是突然开闸用水（负载增加）还是关闸（负载减少），都必须保证出水口的压力（电压）恒定不变。它通过高精度的电压互感器，实时“读取”发电机的输出电压。然后，它将这个实际电压值与运行人员设定的目标值(比如10.5kV)进行比较。如果电压低了，它内部的“大脑”(高性能DSP)立刻会通过复杂的控制算法(通常是PID及其变种，还可能包含增强电网稳定性的PSS算法)计算出：需要增大多少励磁电流。接着，它产生相应的控制信号，发送给后级的功率放大单元(可能是晶闸管整流桥)，去增大发电机的转子电流，从而增强磁场，把电压“抬”上来。反之亦然。整个过程在几十毫秒内完成。在现代化的电力系统中，GFD212A​ 这类AVR模块的价值，已经超越了简单的“稳压”，它更是电网动态稳定性的积极参与者。其内置的PSS功能可以抑制发电机与电网之间的低频振荡，防止“小扰动”演变成“大事故”。它是连接发电机与无穷大电网之间的“智能接口”，是保障电能这个现代社会“血液”品质纯净、输送稳定的第一道，也是最关键的技术关口。

GFD212A 技术规格

(注：以下为基于ABB UNITROL系列AVR模块典型参数的合理推演)

产品型号：GFD212A

制造商：ABB

完整订货号：3BHE020356R0101

产品系列：ABB UNITROL® 系列发电机励磁系统

产品类型：自动电压调节器控制模块 或 关键接口/处理模块

功能概述：作为励磁调节器的核心，实现发电机电压的闭环调节、无功控制及电力系统稳定功能。

处理器：高性能数字信号处理器，用于高速、精确的控制算法运算。

控制功能：

自动电压调节：主控功能，高精度PID调节。

手动励磁电流调节：备用模式。

无功功率/功率因数控制：可选模式。

电力系统稳定器：内置PSS功能，阻尼系统低频振荡。

V/Hz限制器：保护发电机和变压器免于过磁通。

输入信号：

发电机端电压 (通过PT)

发电机定子电流 (通过CT)

发电机转速/频率

同步信号

外部控制指令

输出信号：控制脉冲，用于触发后级的晶闸管整流桥​ 或驱动其他功率执行机构。

通信接口：通常支持数字通信，用于与电厂DCS/ECS系统连接，接收设定点、上传状态和报警信息。

保护与限制：过励/欠励限制、定子电流限制、转子温度监测等保护功能集成。

电源：由励磁系统柜内电源供电，通常为冗余设计。

安装方式：模块化板卡，插入UNITROL 系统标准机架的指定槽位。

工作环境温度：0 °C 至 +60 °C (控制室环境)

电磁兼容：满足变电站及发电厂严酷的电磁环境要求。

主要特点和优势

这 ABB GFD212A​ 模块，优势体现在“稳、准、快、智”四个字上，是发电机并网运行的“定海神针”。

超凡的电压控制精度与稳定性：其核心价值在于提供极其精确和稳定的电压调节。得益于高性能处理器和先进的控制算法，它能将发电机端电压的稳态偏差控制在远优于国标(如±0.5%)的极窄范围内。这种精度是保障下游精密负载和电网电能质量的基础。其调节过程平稳，无超调或振荡，避免了因电压波动对发电机本身和厂用电设备的冲击。

毫秒级的动态响应速度：当电网发生短路故障、大电机启动等导致电压瞬间跌落时，GFD212A​ 能以其“强励”功能，在几十毫秒内将励磁电流顶到最大值，快速支撑电网电压恢复，防止系统崩溃。这种快速响应能力，是评估一个AVR好坏的关键指标，也是电网安全稳定的重要保障。

内置智能稳定功能：其集成的电力系统稳定器​ 是“黑科技”。它能检测发电机转子转速或功率的微小振荡，并产生一个与振荡反相的附加励磁信号，像“阻尼器”一样主动抑制振荡，防止其扩散到全网。这对于互联大电网的动态稳定至关重要。

高可靠性与冗余设计：作为发电厂的关键设备，其自身可靠性设计达到最高等级。通常支持双通道热备冗余。主通道的 GFD212A​ 模块故障时，备用通道能无扰切换，保障励磁控制永不中断。所有关键信号采集也多为冗余配置。

灵活的通信与集成能力：支持标准通信协议，可轻松接入电厂DCS，实现远程监控、参数修改、数据记录和高级诊断，满足了电厂数字化、智能化的需求。

Core Technical Advantages:

The ABB GFD212A​ is a critical component within the UNITROL excitation system, delivering precise and robust automatic voltage regulation for synchronous generators. Its core strength is providing exceptional voltage control accuracy and stability under all operating conditions. The module features a high-performance processor and sophisticated control algorithms, enabling fast, dynamic response to system disturbances, including powerful forcing during faults. A key differentiator is the integrated Power System Stabilizer, which actively damps electromechanical oscillations, enhancing the stability of the interconnected power grid. Designed for maximum availability, it supports redundant configurations to ensure uninterrupted excitation control. With advanced communication capabilities, it facilitates seamless integration into plant control systems for comprehensive monitoring and management. The GFD212A​ embodies the reliability, intelligence, and performance required to maintain generator output quality and contribute to overall grid stability.

应用领域

这 GFD212A​ 模块的应用，与同步发电机励磁系统深度绑定，覆盖所有类型的发电厂。

火力发电厂：用于汽轮发电机的励磁控制，是电厂最重要的调节系统之一。

水力发电站：用于水轮发电机的励磁控制，需适应水轮机较慢的调节特性。

核电站：对可靠性和安全性要求极高，其励磁系统的核心模块必须万无一失。

燃气轮机电站：用于燃机驱动的发电机励磁。

工业自备电厂：在钢铁、化工、造纸等大型企业的自备电厂中应用。

抽水蓄能电站：在发电和抽水两种工况下，都需要高性能的AVR来稳定运行。

相关产品

ABB 励磁系统功率单元：如 晶闸管整流柜，接收 GFD212A​ 的触发脉冲，提供大功率直流励磁电流。

ABB 励磁系统测量单元：电压、电流互感器及信号调理板，为AVR提供高精度输入信号。

ABB 励磁系统操作面板：用于就地操作、参数设置和状态显示。

ABB 发电机保护装置：如REG670.与励磁系统协同工作，保护发电机安全。

电厂分散控制系统：DCS/ECS，是AVR的上层监控系统。

通用电气 (GE) EX励磁系统控制器：是市场上的主要竞品。

西门子 (Siemens) 励磁控制系统：另一大竞争对手的产品。

安装与维护

安装前准备: 操作发电机励磁系统，必须遵循电厂的最高安全规程。​ 工作必须在发电机停机、发电机出口断路器断开、励磁系统完全断电并做好安全措施后进行。操作人员需具备相应资质。新模块开箱防静电。记录旧模块的槽位和所有连接线。规划好更换步骤，避免碰触其他带电部分。

维护建议: 日常通过DCS画面和就地面板监视AVR运行状态、电压设定值、实际值、励磁电流/电压等关键参数。定期(结合机组大小修)进行AVR通道切换试验，验证备用通道功能正常。利用停机机会，可以对 GFD212A​ 模块进行简单的离线测试(如模拟电压输入，观察输出变化)或进行软件备份。如果模块故障报警，在确认冗余通道已正常切换后，方可进行更换。更换 GFD212A 模块后，必须进行严格的校验和试验：包括零点/满度校验、静态特性测试、手动/自动模式切换试验，并最终在发电机并网前进行空载和负载下的动态特性测试(如阶跃响应)，确保其调节性能满足要求。任何参数修改都必须记录在案。

产品保障

我们承诺，所提供的每一块ABB GFD212A​ 励磁控制模块(订货号 3BHE020356R0101)，均为ABB原装正品，确保其控制精度、动态性能及与UNITROL励磁系统的完美兼容。发电机励磁系统是电网稳定的基石，其核心部件的真伪与性能至关重要。因此，我们为所售产品提供明确的质量保证，并确保其来源可追溯、版本匹配。

深圳长欣在电力能源与重大装备领域有深厚资源网络。我们不仅能够提供如 GFD212A​ 这样的关键电厂备件，更深谙其在发电生产中的核心作用。我们能协助客户进行严格的备件核对与功能验证，并提供基于行业标准的维护经验参考。选择我们，就是选择了一个在电力核心控制供应链中，兼具精准资源与专业洞察力的可靠伙伴。
