ABB GINT-5611C | ACS800-11 四象限回馈单元主电路接口板 适配 GINT5600 系列 24V DC控制电源

描述

产品深度介绍

轧机或提升机这类频繁制动又要求能量回馈电网的场合，ACS800-11 四象限传动里 GINT-5611C 一旦失效，整台柜子报”Drive Board Fault”直接脱机——现场处理过一起因驱动板光耦老化导致某相 IGBT 误导通触发短路保护，换掉这块板后系统恢复正常，它就是四象限传动的”神经触发中枢”。

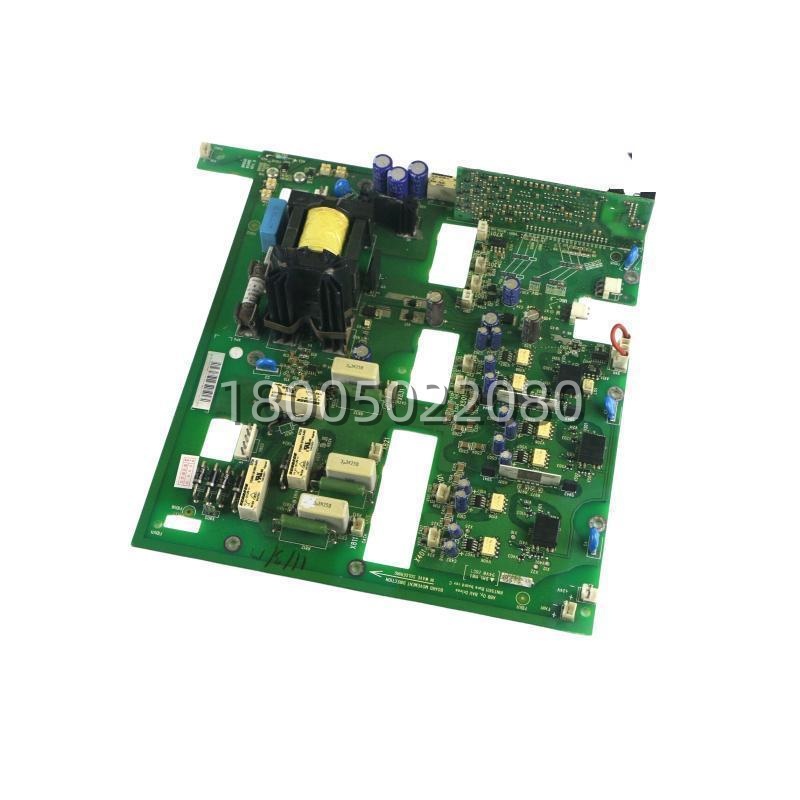

GINT-5611C 是 ABB ACS800-11（四象限/再生回馈型）传动装置专用的主电路接口及 IGBT 门极驱动板，安装在功率单元柜内，通过 38 针控制接口接收 RMIO（电机控制与 I/O 板）下发的 PWM 触发脉冲，经板上隔离驱动电路放大后控制进线整流侧及电机侧 IGBT 模块的开通/关断时序。内置死区控制防止桥臂直通，集成 IGBT 过流/短路/温度监测并反馈故障信号至主控制板。控制侧取 24V DC 供电，驱动通道与低压侧光电隔离（≥2.5kV AC），通过 DDCS 内部总线或光纤与主控通信。尺寸约 193×189×51 mm，垂直安装于驱动柜内，靠柜顶风扇强制风冷——说白了，它不是通用 I/O 板，是功率回路与数字控制之间的高压隔离桥梁，拆装时注意静电防护和端子对应关系。

库存策略（Spare Parts Manager 视角）：​ 归为 A类关键备件（Critical Spare）——四象限传动多用于高价值工艺段（主轧线、矿井提升），单台停机损失极大。建议对装 ACS800-11 的关键传动站保 1 块 Buffer Stock（保险库存），遇测试合格的全新原装果断 Last-time-buy（ABB 已 EOL，市面流通多为 NOS 或经过认证的翻新件）。多传动柜可通过 Cross-site Sharing​ 共用应急备件；慢动件不做批量囤积以免拉高 carrying cost，可谈 Vendor-managed consignment​ 降低资金占用。

关键技术规格



标价为参考价，非最终成交价，实际价格视市场存量浮动，建议联系询价并索取上电/驱动波形测试报告。

更换注意：​ GINT 系列板卡对静电敏感，拆装需佩戴防静电腕带；更换后须核对固件/硬件版本与现柜内 RMIO 板兼容，建议保留旧板标签照片供比对。GINT-5611C 专用于 ACS800-11 四象限机型，不向下兼容单象限 ACS800-01/04 普通逆变单元。
