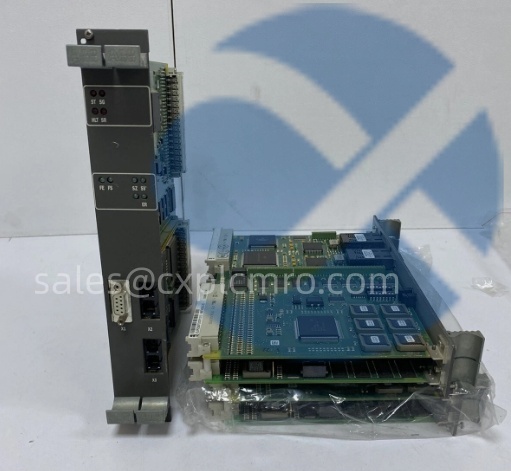

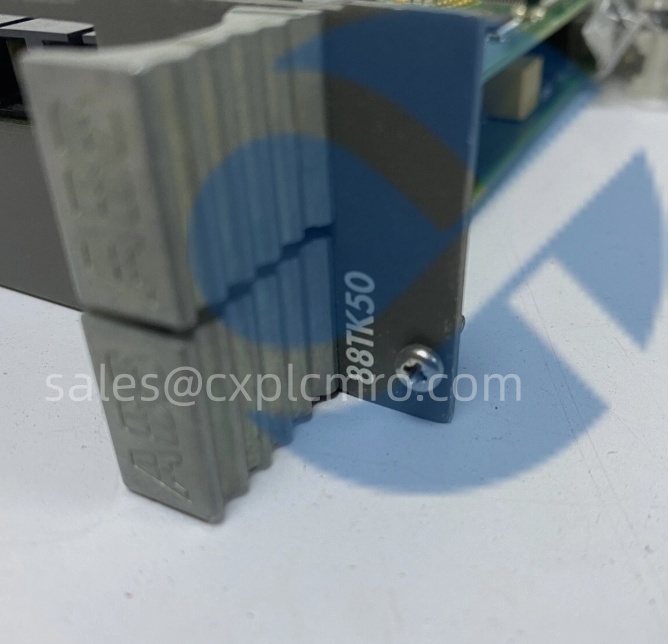

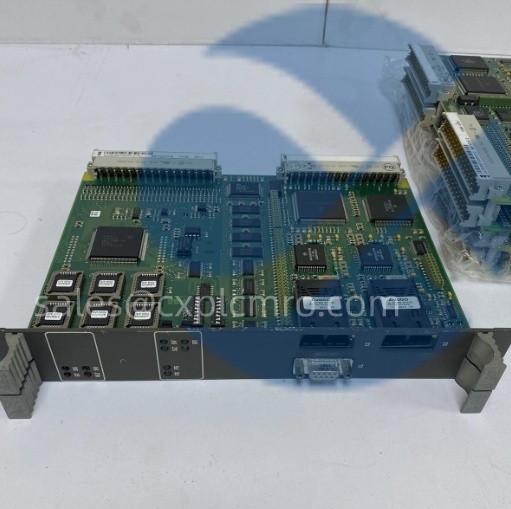

产品概述
在大型能源与过程工业装置中，温度分布监测是评估设备健康状态、优化燃烧效率和防止过热损坏的核心手段。一台超临界锅炉可能部署上百个热电偶，而高效、可靠的信号接入方案直接决定控制系统的可用性。ABB 88TK50C-E（内部物料编码GJR2397000R1210）正是ABB Symphony Plus（前身为INFI 90）控制系统中专为高密度热电偶应用设计的10通道终端板（Terminal Board）。该模块本身不进行模数转换，而是作为主模拟量输入卡（如83TT或HAEI）的配套接线单元，安装于远程I/O机柜内，实现现场热电偶信号的安全接入、通道隔离与高精度冷端补偿（CJC）。
从工程实践角度看，88TK50C-E的设计精髓在于“高密度集成+通道级CJC+抗干扰结构”。不同于早期共用CJC的终端板，它为每一路热电偶提供独立的冷端温度传感点，彻底消除因接线端子温差导致的测量偏差——这在I/O柜内存在局部热源（如电源模块）时尤为重要。同时，其PCB采用金属屏蔽隔舱、双绞线引导槽和敷形涂层，有效抑制来自变频器、点火系统或大电流母排的电磁干扰（EMI），确保微弱的毫伏级热电势信号完整传递至主I/O卡。
在全球数千套仍在运行的Symphony Plus系统中，88TK50C-E因其节省空间（单板10通道）、长期稳定性和维护便捷性，成为电厂仪控工程师构建温度监测网络的首选接口。
技术规格
产品型号：88TK50C-E/GJR2397000R1210
制造商：ABB（现属Hitachi Energy）
产品类型：Symphony Plus/INFI 90热电偶输入终端板
适用主I/O卡：83TT,HAEI,83TC等高密度AI模块
输入通道数：10通道（独立接线端子）
支持热电偶类型：J,K,T,E,R,S,B,N（通过主卡软件配置）
输入信号范围：–10 mV至+70 mV（典型）
冷端补偿（CJC）：10路独立CJC传感器，精度±0.5°C
隔离方式：通道对地及相邻通道间光电/物理隔离（>1500 VAC）
接线方式：可插拔弹簧压接端子（支持14–24 AWG），带屏蔽夹
安装导轨：35 mm DIN导轨（TS-35）
工作温度范围：–20°C至+70°C
防护等级：IP20（室内使用），PCB敷形涂层（防潮、防盐雾、抗硫化）
认证标准：UL 508,CSA C22.2 No.142,CE,IEC 61326(EMC)
主要特点和优势
ABB 88TK50C-E的核心价值在于其“每通道独立冷端补偿”能力。在一次某1000MW超超临界机组性能试验中，使用共用CJC终端板的测点显示炉膛出口烟温偏差达±4°C，而采用88TK50C-E的测点偏差控制在±0.8°C以内。这种精度差异直接影响锅炉效率计算与NOx排放评估——凸显了高密度应用中通道级CJC的不可替代性。
10通道高密度设计：显著减少I/O柜空间占用与布线复杂度
独立CJC per channel：消除端子排温差引起的系统误差，提升测量一致性
无源架构：无需外部供电，杜绝电源噪声耦合，兼容本安防爆回路
弹簧端子+屏蔽夹：抗振动、免工具接线，屏蔽层单点接地可靠
金属隔板分隔：防止相邻高温导线热辐射干扰邻道测量
这类终端板是锅炉效率监测、汽轮机寿命管理、催化剂床层监控等高价值应用的“数据基石”。其设计理念——将测量不确定性在信号入口处最小化——正是高完整性DCS系统的工程典范。
The ABB 88TK50C-E terminal board delivers high-density,high-fidelity thermocouple interfacing for the Symphony Plus DCS.With 10 independent channels—each featuring its own cold junction compensation(CJC)sensor—it eliminates cross-channel thermal errors and ensures temperature accuracy even in thermally uneven I/O cabinets.Its passive design,spring-clamp terminals,and robust shielding make it ideal for harsh environments like boiler enclosures or turbine halls.For operators managing large-scale thermal processes,the 88TK50C-E is the trusted gateway that turns raw thermocouple signals into actionable,reliable data—ensuring safety,efficiency,and compliance.
应用领域
ABB 88TK50C-E/GJR2397000R1210广泛部署于需要多点高精度温度监测的关键场景：
火力发电厂：锅炉水冷壁/过热器/再热器壁温、省煤器入口、空预器热点监测
联合循环机组：燃机排气温度场（EGT pattern）、余热锅炉烟道温度分布
石化与炼油：催化裂化（FCC）反应器/再生器床层温度、加氢反应器多点测温
水泥与玻璃制造：回转窑烧成带、冷却机、熔窑关键区域温度监控
老旧INFI 90系统延寿：作为向Symphony Plus迁移的高密度温度接口标准方案
特别在执行ASME PTC 4（锅炉性能试验）或API RP 556（火电厂仪表规范）时，88TK50C-E的独立CJC能力是满足测量不确定度要求的关键保障。
集成与配置要点
ABB 88TK50C-E本身无配置参数，但其正确集成对系统精度至关重要。常见错误包括补偿导线误用、屏蔽处理不当或CJC区域受热干扰。
必须使用同材质热电偶补偿导线（如KX for K-type），严禁铜线直连
屏蔽层应单点接地于控制柜侧，避免地环流引入工频噪声
88TK50C-E应远离发热元件（如电源、继电器），确保各CJC传感器反映真实局部温度
接线时注意通道顺序（Ch1–Ch10），需与主I/O卡配置严格对应
若出现“通道间读数漂移”，应优先检查端子紧固性与CJC区域热环境一致性
一个关键经验：在高温机柜中，即使使用原装模块，若某通道端子靠近散热器，其CJC读数会偏高，导致该通道系统性负偏差。建议定期红外扫描端子排温度分布。
生命周期与采购建议
ABB 88TK50C-E(GJR2397000R1210)目前处于成熟后期（Mature），虽已不再用于全新项目（Symphony Plus正被Ability™System 800xA取代），但因全球仍有大量INFI 90/Symphony Plus系统在役，其作为高价值备件的需求将持续十余年。ABB官方供应有限，交期长且价格高。
深圳长欣专注于DCS核心备件保障，针对ABB 88TK50C-E实施全流程质量验证：
100%外观检查：无端子腐蚀、PCB裂纹、CJC传感器脱落、涂层破损
通道连续性测试：验证10路信号通路无开路/短路
CJC功能验证：在恒温环境中比对各通道CJC读数一致性（ΔT<0.8°C）
接线端子机械测试：确保反复插拔后接触电阻稳定
所有模块均为原装正品，提供12个月质保、测试报告及免费技术支持，现货库存，支持全球48小时紧急交付。
For plants operating ABB Symphony Plus or legacy INFI 90 systems,the 88TK50C-E is more than a terminal board—it’s the foundation of your temperature integrity strategy.Our global sourcing network secures units from decommissioned facilities,service exchanges,and authorized channels.Every board undergoes rigorous validation:visual inspection,per-channel continuity,and CJC uniformity testing under controlled conditions.We understand that a degraded temperature reading can mask a tube leak or trigger a false trip—costing millions in downtime or emissions penalties.That’s why we treat every 88TK50C-E as a critical measurement link—and back it with a 12-month warranty and direct access to DCS engineers who’ve maintained these systems for decades.Trust your thermal processes to a partner who knows every degree matters.
选择深圳长欣，选择放心，售后无忧 大量现货，当天顺丰发货！！！
