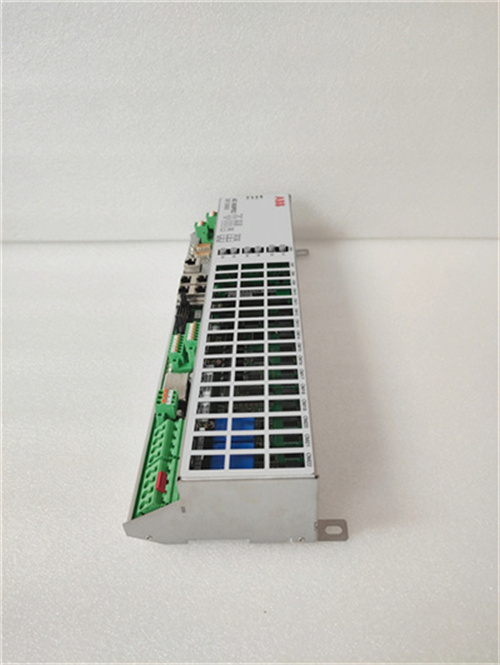

ABB HAI805 HART模拟量输入模块 | Tricon CX系统

描述

产品概述

在石油化工、油气管道、火电等涉及重大危险源的行业，安全仪表系统(SIS)是保护人员、设备和环境的“最后一道”自动防护屏障。这类系统的核心要求是“故障安全”和“高可用性”，绝不允许因单点故障导致安全功能失效。ABB HAI805​ 正是为此类极端严苛应用而生的关键组件。它是ABB Tricon CX​ 三重化容错可编程逻辑控制器的专用模拟量输入模块，其设计哲学超越了普通的DCS或PLC I/O模块，核心在于三重模块化冗余架构。

简单来说，HAI805​ 内部包含三套完全独立的输入电路。当一个现场的4-20mA压力变送器信号接入时，模块会将其“复制”成三路，由三个独立的通道分别进行模数转换和处理。Tricon CX的主控制器会实时比对这三路数据。只有当其中两路或三路数据一致且在合理容差范围内时，才认为该信号有效并用于逻辑运算。如果其中一路数据出现偏差(硬件故障、线路干扰等)，系统会根据“三取二”的表决原则，自动屏蔽故障通道，继续使用正确的信号，并在控制室发出详细的诊断报警，而不会引发误停车。这种设计从根本上杜绝了因单一元器件故障导致系统误动作的风险。此外，HAI805​ 集成了HART协议透传功能，允许控制系统在读取模拟量信号的同时，与支持HART协议的智能变送器进行数字通信，获取设备状态、诊断信息或进行远程参数配置，大大增强了系统的可维护性。因此，在紧急停车系统(ESD)、燃烧器管理系统(BMS)、火灾和气体检测系统(F&GS)中，HAI805​ 是确保过程信号“可靠输入”的基石。

技术规格

产品型号：HAI805

制造商：ABB (原属于英维思 Triconex 产品线)

产品类型：三重化（TMR）8通道模拟量输入模块， 带HART

安全认证：符合 IEC 61508​ SIL3 标准，TÜV​ 认证

输入信号：4-20 mA， 支持有源/无源连接

通道数量：8路模拟量输入

HART支持：每通道均支持HART协议数字信号叠加在模拟信号上，实现双向通信

表决架构：三重模块冗余(TMR)，每个通道包含三个独立的子系统

诊断功能：全面的板级、通道级诊断，包括开路、短路、超量程、表决不一致等检测

精度：高精度(典型值优于±0.1% of span)

隔离：通道间、通道对地、通道对系统侧电气隔离

通信接口：通过背板与Tricon CX主机架通信

工作温度：0°C 至 60°C(标准操作温度)

安装方式：插拔式模块，安装于Tricon CX专用机架

主要特点和优势

ABB HAI805​ 的核心价值在于其为实现最高等级的功能安全而量身定制的冗余架构和内置诊断能力。它并非追求极致的速度或最低的成本，而是追求“在故障发生时依然安全，且能被及时知晓”。

其最核心的优势是无与伦比的容错能力和安全性。三重模块化冗余(TMR)架构和“三取二”表决机制，确保了单一故障不会导致信号丢失或安全功能误动，实现了在线修复能力，极大地提高了系统的可用性和安全性。这是达到SIL3等级的关键硬件设计。其次，集成HART功能是另一大亮点。它允许用户在不断开安全回路信号的前提下，通过工程工具对现场智能变送器进行在线配置、校准和诊断，实现了预测性维护，避免了因维护需要将安全回路置于旁路状态的风险。

强大的在线诊断：模块持续进行自诊断和通道间交叉诊断，能精确报告开路、短路、硬件故障、通信故障等，并将详细信息上传至工程师站，使维护人员能快速定位故障点，甚至提前预警。

高精度与稳定性：专为安全系统设计，具有出色的长期稳定性和抗干扰能力，确保测量信号的准确性，为安全逻辑的判断提供可靠依据。

热插拔维护：在系统运行且冗余架构健全的情况下，支持单个模块的热插拔更换，无需停机，最大程度保障生产连续性。

经认证的安全完整性：模块作为Tricon CX系统的一部分，已获得第三方权威机构(如TÜV)的SIL3认证，用户无需对硬件进行单独认证，可直接用于构建SIL3安全回路。

Technical Synopsis in English:

The ABB HAI805​ is a Triple Modular Redundant (TMR) 8-channel analog input module with integrated HART communication, designed specifically for the ABB Tricon CX Safety Instrumented System (SIS). Engineered for the highest levels of functional safety and availability, it features three independent input circuits per point. The controller performs continuous 2-out-of-3 voting on all three signals, ensuring continued operation and accurate data even if a single channel fails. This architecture is fundamental to achieving SIL 3 certification. The module’s built-in HART capability allows for digital communication with smart field transmitters without breaking the critical 4-20mA safety loop, enabling online configuration and diagnostics. With comprehensive diagnostics and hot-swappable design, the HAI805 delivers the fault tolerance, reliability, and maintainability required for protecting critical processes in industries like oil & gas, petrochemicals, and power generation.

应用领域

ABB HAI805​ 的应用领域严格限定于那些对安全性和可靠性有极端要求，并已采用或计划采用ABB Tricon CX安全仪表系统的关键过程行业。它用于连接所有需要高可靠性监测的关键过程变量传感器。

例如，在海上石油平台的紧急关断(ESD)系统中，HAI805​ 用于采集多个井口管线的压力、分离器的液位、压缩机的振动等关键模拟量信号。任何一个信号超限都可能触发全平台的紧急关断。它的TMR架构确保不会因自身模块故障产生误关断信号，避免一次关停带来上千万美元的经济损失。在大型燃气轮机的燃烧器管理系统(BMS)中，它连接火焰检测器和多个温度变送器。其高可靠性和HART功能，使得运维人员可以在不中断保护的前提下，在线校验火焰检测器的灵敏度。在化工厂的有毒气体泄漏监测系统中，它连接多个气体检测器的4-20mA输出，确保报警信号的绝对可靠。

石油与天然气：上游勘探开采(ESD)、中游管道输送(SCADA及ESD)、下游炼化(装置SIS、F&GS)。

化工与石化：反应器、储罐、压缩机等关键设备的SIS， 用于监测温度、压力、液位、流量。

电力行业：燃机、锅炉的燃烧器管理系统(BMS)、汽轮机超速保护系统。

其他高危行业：制药、矿业等领域中要求达到SIL2/SIL3的安全关键应用。

集成与配置要点

集成HAI805​ 模块必须遵循功能安全生命周期的严格规范，并由经过专业培训的安全系统工程师执行。其配置不仅是参数设置，更是安全回路的构建和验证过程。

所有硬件和软件的配置均在ABB的Tricon Configuration Studio​ 专用软件中完成。首先，在软件硬件组态中，将HAI805​ 模块添加到正确的Tricon CX机架插槽。随后，对每个通道进行详细配置：定义信号类型(4-20mA)、工程单位、量程、报警值等。HART功能的启用和配置是关键步骤，需指定HART变量映射到Tricon的哪个寄存器。在安全逻辑编程时，来自HAI805​ 通道的信号(通常是经过“三取二”表决后的有效值)将作为安全逻辑的输入条件。调试阶段，必须利用软件或手持式HART通讯器对每个通道进行信号校准和回路测试，并模拟各类故障(如断开一路信号)，验证模块的诊断功能和系统的安全响应是否符合安全要求规格书(SRS)。

专用软件：必须使用 Tricon Configuration Studio (TCS)​ 或更高版本的Tricon专用工程软件。

安全生命周期管理：集成工作必须在完整的安全生命周期框架内进行，包括前期的危害与风险评估(HAZOP/LOPA)、安全需求规格(SRS)制定。

严格的硬件安装：模块必须安装在指定型号的Tricon CX机架的正确槽位上，并确保背板连接牢固。现场信号电缆的屏蔽和接地必须符合Tricon系统安装规范，以最大程度减少干扰。

HART配置：在软件中正确启用每个通道的HART功能，并配置主变量(PV)及其他需要读取的HART变量(如SV， TV等)的映射地址。

功能安全测试：在系统投运前，必须对每个安全回路进行完整的功能安全测试，验证从传感器(变送器)到输入模块(HAI805)，再到逻辑解算器(Tricon CPU)，最后到最终元件的整个回路动作正确。测试记录必须存档。

生命周期与采购建议

ABB HAI805​ 是ABB Tricon CX安全系统产品家族中一款成熟且广泛应用的关键I/O模块。从产品生命周期看，它处于成熟期。Tricon系统作为全球安全系统市场的领导者之一，拥有庞大的装机量，HAI805​ 作为其标准的模拟量输入模块，是系统维护、备件储备和项目扩容的核心部件，预计将在未来很长一段时间内持续得到支持。

对于采购决策，建议如下：对于新建Tricon安全系统项目，如果需要连接4-20mA模拟量信号且要求HART功能，HAI805​ 是标准且经过SIL3认证的可靠选择。对于备件采购，鉴于安全仪表系统的极端重要性，且其I/O模块长期处于带电工作状态，属于关键备件。强烈建议用户根据系统中HAI805​ 模块的使用数量，按照一定的比例(如5:1或根据风险评估结果)进行战略储备。采购时必须精确匹配硬件版本和固件版本，不同版本的模块在功能和兼容性上可能存在差异，必须与现有系统完全一致。

我们的货源与保障承诺：本产品(深圳长欣)提供的ABB HAI805​ 模拟量输入模块，均来自专注在过程自动化及安全系统领域的可靠供应链渠道，确保原装正品。我们深知安全系统备件对可靠性的极致要求。每一台模块在发货前，均会进行严格的外观检查、基础电气特性测试(在可行条件下)，并确保为全新未使用产品。我们承诺所供模块符合原厂规格，并提供12个月的质保期。我们强烈建议在集成前由专业的安全系统工程师进行最终验证测试。我们致力于为您的关键安全仪表系统提供可靠、可追溯的备件支持，共同守护工业安全。
