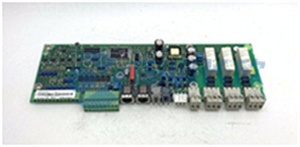

ABB NIOC-02C DCS 技术规格
产品型号：ABB NIOC-02C DCS
制造商：ABB
产品类型：网络接口通信模块(用于Process I/O站)
适用平台：ABB System 800xA with AC 800M controllers
通信协议：ABB MB300(符合IEC 61158-2物理层标准)
网络拓扑：双光纤冗余环网(自愈式)
通信速率：10 Mbps(半双工)
光纤接口：2个LC型多模光纤端口(Tx/Rx)
传输距离：最大2 km(使用62.5/125 μm OM1光纤)
冗余切换时间：<100 ms(环网断点自愈) 供电方式：通过I/O背板取电(24 VDC) 安装方式：DIN导轨安装于Process I/O机架 工作温度：–20°C 至 +60°C 存储温度：–40°C 至 +85°C 防护等级：IP20(需安装于控制柜内) 状态指示：LED显示Power、Link、Activity、Fault 热插拔支持：是(在冗余配置下可在线更换) 认证标准：CE, UL 61010. IEC 61326 ABB NIOC-02C DCS 产品概述 在ABB System 800xA这套“工业大脑”里，ABB NIOC-02C DCS 扮演的角色，就是把“手脚”(现场I/O)和“大脑”(AC 800M控制器)连起来的“神经”。它不是普通网卡，而是专为Process I/O站量身打造的通信骨干模块。一块ABB NIOC-02C DCS 插在远程I/O机架上，通过两根光纤跟主控室的AC 800M组成一个闭环——哪怕中间某处光纤断了，环网自动倒换，通信不中断，控制不停摆。 这玩意儿最牛的地方在于它的确定性。MB300协议是ABB自家的工业总线，时序严格、无冲突、低抖动，不像普通以太网靠“抢”带宽。10 Mbps看着不高，但对开关量、模拟量这种周期性小包数据来说，绰绰有余，而且每毫秒该传的数据一分不差。再加上全光纤隔离，彻底斩断地电位差、雷击浪涌、变频器干扰这些工业现场的“毒瘤”。所以你看，全球多少百万千瓦级电厂、千万吨炼油厂，几十年如一日地跑着这套架构——靠的就是ABB NIOC-02C DCS 这种“闷声干大事”的硬核模块。 主要特点和优势 ABB NIOC-02C DCS 的第一大杀招，就是双光纤冗余环网。两根光纤一去一回，形成闭环。一旦某处被挖断或老鼠咬了，模块0.1秒内自动重构通信路径，上位系统甚至感知不到中断。这种“自愈”能力，在横跨厂区几公里的大型装置里，简直是保命符。 第二大优势是纯光纤隔离。铜缆通信最怕地网电位差，尤其在雷雨天，不同建筑间的电压差能窜到几百伏，烧模块是常事。而ABB NIOC-02C DCS 全程光信号传输，电气完全隔离，雷打不动。LC接口也比老式的ST更小巧、插拔更牢靠，适合高密度机柜。 第三，它和ABB生态深度绑定。在Control Builder M里组态I/O站时，ABB NIOC-02C DCS 自动被识别，通信参数预置，几乎零配置。诊断信息还能直接推送到800xA操作员站——哪段光纤衰减大、哪个节点离线，一目了然。这种“软硬一体”的体验，第三方模块根本做不到。 最后提一句：ABB NIOC-02C DCS 支持热插拔!在双NIOC冗余的高可用I/O站里，你可以在系统运行时直接拔掉故障模块换新，过程控制毫秒级无感。这对连续生产的流程工业来说，价值千金。 The ABB NIOC-02C DCS is the backbone of reliable I/O communication in ABB’s System 800xA architecture. Designed for Process I/O stations, it establishes a deterministic, redundant fiber-optic ring network using ABB’s proprietary MB300 protocol—ensuring real-time data exchange between remote I/O and AC 800M controllers with sub-100ms failover. Its dual LC multi-mode fiber ports provide complete galvanic isolation, eliminating ground loops and EMI risks in electrically harsh environments like power plants and refineries. With hot-swap capability and seamless integration into Control Builder M engineering tools, the NIOC-02C DCS delivers unmatched uptime and maintainability for mission-critical automation systems worldwide. 应用领域 ABB NIOC-02C DCS 的主战场，清一色是超大型、高连续性的流程工业。比如百万千瓦火电厂——锅炉、汽机、脱硫岛分布在几平方公里内，每个区域都有独立的I/O站。ABB NIOC-02C DCS 用光纤把它们全串成环，哪怕输煤栈桥下的光缆被铲车压断，主控室照样能控制磨煤机启停。 在千万吨级炼油厂，防爆区和非防爆区之间严禁电气直连。ABB NIOC-02C DCS 的光纤天然满足本质安全隔离要求，一边接本安型温度变送器，另一边连中央DCS，合规又可靠。而在大型LNG接收站，海边盐雾腐蚀严重，铜缆接头几年就氧化失效，而光纤+NIOC-02C DCS 组合能稳跑二十年。 说白了，只要你的项目用的是ABB System 800xA + AC 800M架构，且I/O点分散、距离远、可靠性要求高，ABB NIOC-02C DCS 就是那个“非它不可”的通信基石。 选型指南 / 购买建议 买ABB NIOC-02C DCS，记住三个关键点：第一，确认你的系统是Process I/O站(不是Compact I/O)，因为NIOC只用于前者;第二，“02C”后缀代表LC光纤口版本，别和早期ST口型号混淆;第三，必须成对使用——至少两个NIOC才能组环，单块只能做星型(无冗余)。另外，务必检查光纤类型(推荐OM1/OM2多模)，弯曲半径别小于30mm。认准ABB原厂标签和订货号3BSE022544R1.别贪便宜买翻新件——通信链路一旦出问题，全厂可能瘫痪! 常见问题解答 (FAQ) Q：ABB NIOC-02C DCS 能和第三方PLC通信吗? A：不能!ABB NIOC-02C DCS 是专用于ABB System 800xA内部通信的模块，协议为私有的MB300.不开放给外部设备。它只负责AC 800M与Process I/O之间的数据交换。 Q：单块 NIOC-02C DCS 能用吗? A：可以，但只能接成星型拓扑(一端连控制器，另一端悬空或接终端电阻)，失去冗余能力。强烈建议至少两块组成环网，否则违背了高可用设计初衷。 Q：光纤口能接单模吗? A：不推荐。ABB NIOC-02C DCS 内置多模光模块(波长1300nm)，若强行接单模光纤，会导致光功率严重不足，通信不稳定甚至中断。 客户案例分享 / 成功应用解析 华南某大型乙烯裂解装置扩产，新增3个远程I/O站，最远距主控室1.8公里。原计划用铜缆+中继器，但评估后发现雷击风险极高。最终全部采用ABB NIOC-02C DCS 构建双环光纤网。投产三年来，经历多次强雷暴，通信零中断。一次施工误挖断主干光缆，系统在87ms内完成自愈，操作员甚至没察觉异常。业主感慨：“以前怕雷天停工，现在雷天照常出料——全靠这圈‘光纤护城河’!” 相关产品 ABB AC 800M PM864/PM866：主控制器，NIOC-02C DCS 的通信对端 ABB TB510/TB520：Process I/O机架电源模块，为NIOC-02C DCS 供电 ABB DI810 / AI810：数字/模拟I/O模块，安装在同一机架，由NIOC-02C DCS 上传数据 ABB CI854A：PROFIBUS通信模块(用于AC 800M)，与NIOC-02C DCS 功能互补 ABB Control Builder M：工程软件，用于配置NIOC-02C DCS 网络拓扑 ABB NIOC-01C：早期ST光纤口版本，功能相同但接口不同 HIMA H51q：竞品安全控制器(非直接替代，但用于类似高可用场景) 安装与维护 安装前准备: 安装ABB NIOC-02C DCS前，确认I/O机架为Process I/O类型(如TB5xx系列)，并预留足够散热空间。光纤布线必须使用OM1/OM2多模跳线，LC接头清洁无尘，弯曲半径>30mm。环网首尾两端需在软件中正确配置为“Ring In”和“Ring Out”。
维护建议: 日常巡检观察面板LED：绿灯常亮表示链路正常，红灯闪烁代表光功率异常或环网断开。建议每年用光功率计测试收发光强度(典型值>-20 dBm)。在冗余配置下，可直接热插拔更换故障模块;单机模式则需停机操作。所有光纤接头应定期用专用清洁笔清理，避免灰尘导致误码。
产品保障
每一台ABB NIOC-02C DCS在交付前，均经过72小时老化测试、10 Mbps满负荷通信压力测试、双环自愈验证及光功率校准。我们深圳长欣[http://www.cnplcdcs.com
]郑重承诺：100%
ABB原厂全新、24个月质保、终身免费技术支持。通信模块是DCS的“血管”，我们绝不拿翻新、拆机、仿品糊弄客户——因为我们的口碑，就在这每一根光纤的稳定传输里!
Every ABB NIOC-02C DCS supplied by CNPC Changxin Automation is validated under real-world network stress conditions to ensure flawless ring formation, rapid failover, and long-term optical reliability. We understand that in continuous-process industries, communication downtime equals production loss—and safety risk. That’s why we go beyond simple resale: our engineers verify compatibility, provide cabling guidance, and support commissioning. When your plant’s nervous system depends on modules like the NIOC-02C DCS, you need a partner who treats every bit of data as critical. At Changxin, that’s not just service—it’s our standard.
