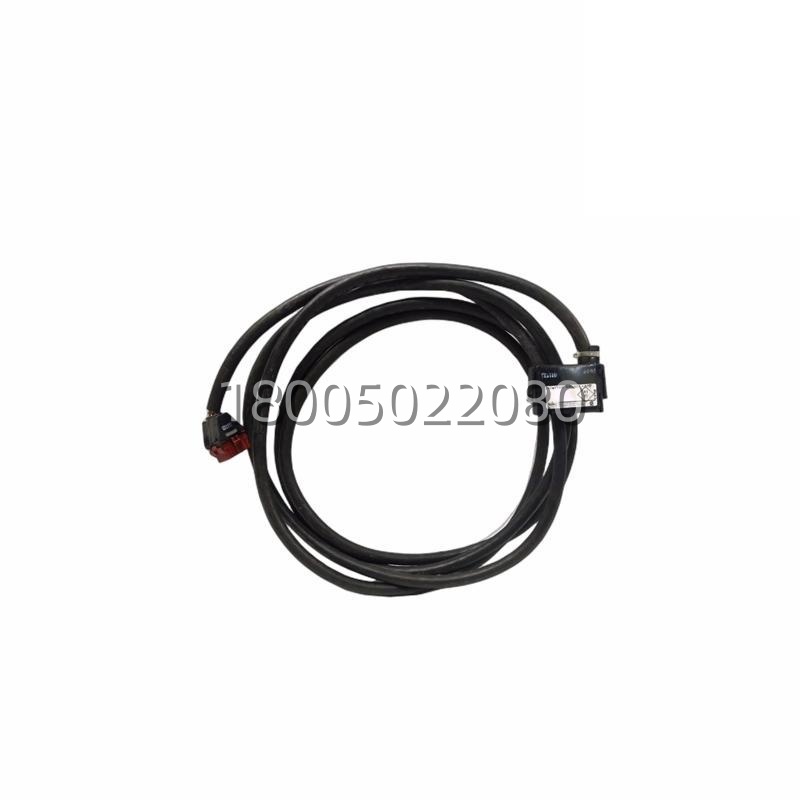

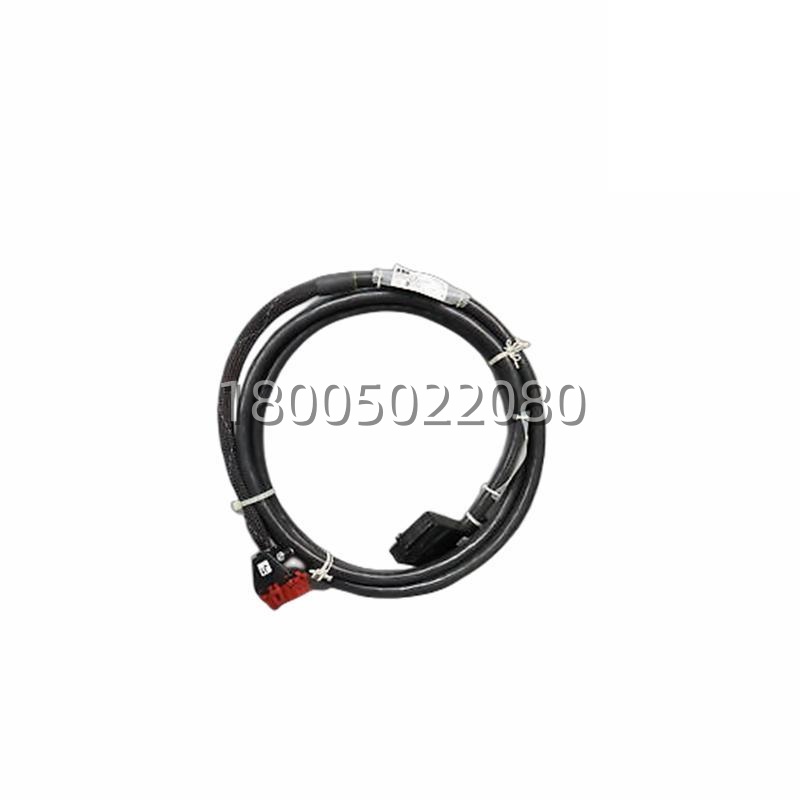

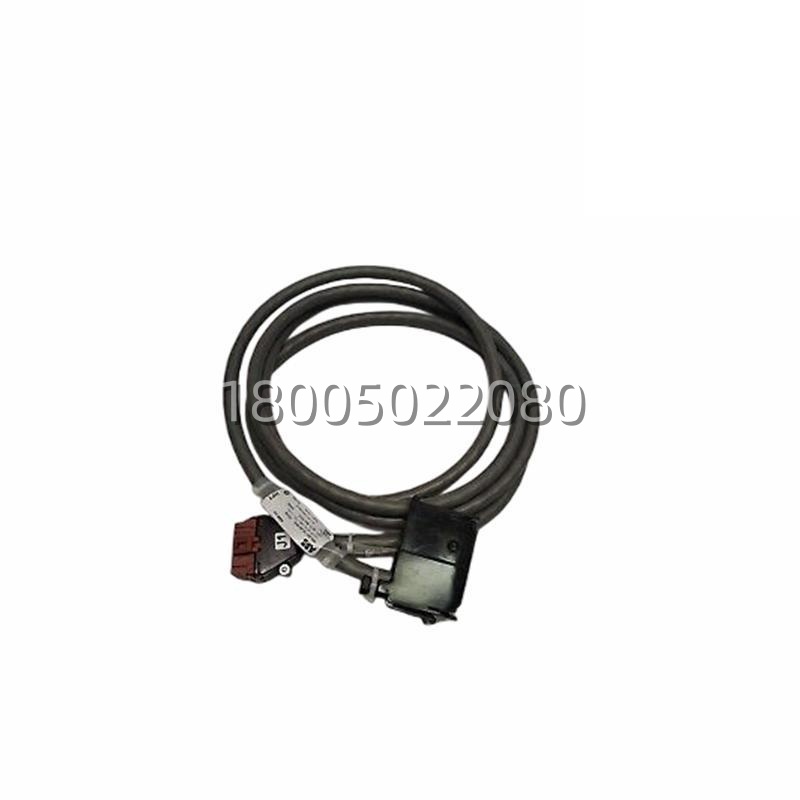

ABB NKLS01-10 | DriveComposer 调试接口线缆，RS232 转 RJ45，全新原装

描述

关键技术规格 | Key Technical Specifications

• 型号: NKLS01-10
• 品牌: ABB
• 用途: ABB 低压交流传动设备（如 ACS550、ACS800 系列）与 PC 之间的通信
• 兼容软件: DriveComposer、DriveWindow
• 变频器端接口: RJ45（8P8C）
• PC 端接口: DB9（RS232 串口）
• 通信标准: RS232 异步串行通信
• 波特率: 自适应（通常 9600–115200 bps）
• 线缆长度: 约 3 米（10 英尺，型号后缀“-10”即代表 10 英尺）
• 工作温度: 0°C 至 +50°C
• 认证: CE、符合 RoHS
• 质保: 12 个月（以供应商政策为准）

产品深度介绍 | Product Introduction

ABB NKLS01-10 是专为 ABB 低压变频器设计的调试与维护接口线缆。当你需要通过 DriveComposer 软件对 ACS550、ACS800 等系列变频器进行参数备份、恢复或固件更新时，这条线就是 PC 与设备之间的“桥梁”。它一头插在变频器的 RJ45 服务口，另一头连到 PC 的串口（或通过 USB 转串口适配器），实现稳定可靠的通信。

相比通用串口线，NKLS01-10 在引脚定义和电气特性上严格匹配 ABB 传动设备的要求。实测中，使用非原装线常出现“连接超时”或“通信错误”，而原装线能确保首次连接成功率。虽然现在多数笔记本没有 DB9 接口，但搭配一个质量可靠的 USB 转 RS232 适配器（建议使用 FTDI 芯片方案），整套调试流程依然高效可靠。对于维护团队来说，备一根原装 NKLS01-10，往往能省下数小时排查通信故障的时间。

快速结论

• ✅ 专用于 ABB 低压变频器（ACS550/ACS800 等）与 PC 通信
• ✅ 必须配合 DriveComposer 或 DriveWindow 软件使用
• ✅ PC 需具备 DB9 串口，或使用高质量 USB 转串口适配器
• ⚠️ 不适用于 ABB PLC（如 AC800M）或机器人控制器
• ⚠️ 已逐步被 USB 接口方案替代，但存量设备仍广泛使用
