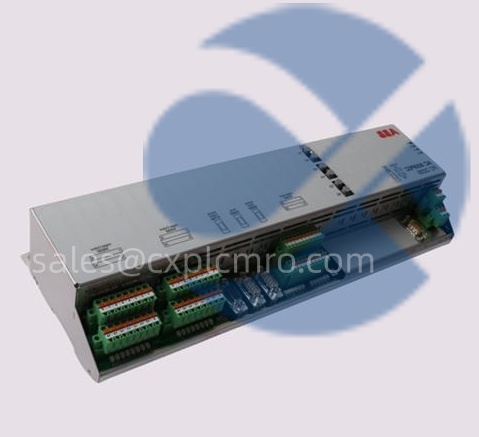

ABB PCH1026 | 工业级现场总线模块，支持冗余PROFIBUS网络连接 - 图片 3

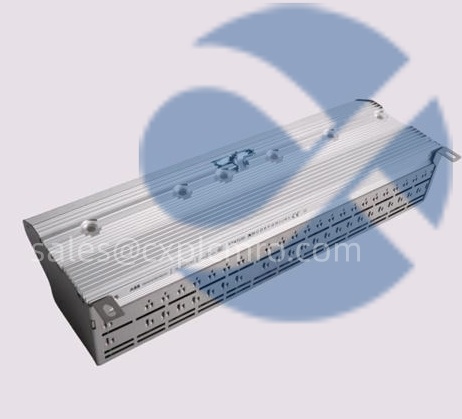

ABB PCH1026 | 工业级现场总线模块，支持冗余PROFIBUS网络连接 - 图片 4

ABB PCH1026 | 工业级现场总线模块，支持冗余PROFIBUS网络连接 ABB

型号：PCH1026（订货号：HIEE300718R0001）
品牌：ABB
所属系统：AC 800M 可编程自动化控制器（PAC），用于 System 800xA 分布式控制系统
功能类型：PROFIBUS DP 通信接口模块
通信协议：PROFIBUS DP（Class 1 & 2），支持主站（Master）和从站（Slave）模式
传输速率：9.6 kbps 至 12 Mbps（自动或手动配置）
电气接口：RS-485，带隔离保护，DB9 或端子排可选（依底板）
冗余支持：可配置为 PROFIBUS 冗余链路（需双 PCH1026 + 冗余底板）
一款高可靠性工业通信模块，用于将 ABB AC 800M 控制器无缝接入 PROFIBUS 网络，实现与远程 I/O 站、变频器（如 ACS880）、阀门定位器等智能设备的数据交换。原装正品，全面测试，现货供应。

立即询价
分类： 品牌：
  • 联系人：白荣
  • 电话/Phone：+86 18150087953
  • 邮箱/Email：sales@cxplcmro.com
  • QQ：340565517

描述


产品概述

在现代工厂自动化中，“控制核心必须与现场设备高效对话”。ABB PCH1026 正是为打通 AC 800M 控制器 与 PROFIBUS 生态系统 而设计的关键通信桥梁。作为 CI854A 的升级替代型号(硬件兼容，性能增强)，它使 System 800xA DCS 能够直接集成数以千计的 PROFIBUS 设备，无需额外网关，显著降低系统复杂度与成本。

该模块基于高性能通信处理器，支持 PROFIBUS DP-V1 协议，可同时作为 主站（Master） 扫描从站数据，或作为 从站（Slave） 接受上级系统(如 PLC 或 HMI)控制。其典型应用包括：连接 ABB AC 800PA 远程 I/O 站、ACS880 变频器、智能电动执行机构（如 Rotork IQ）、流量计/分析仪 等。通过 9.6 kbps 至 12 Mbps 宽速率范围，用户可根据网络长度与实时性需求灵活配置。

PCH1026 具备 2500 V AC 电气隔离，有效抑制工业现场的共模干扰;支持 自动波特率识别 和 地址冲突检测，简化调试。更重要的是，它可与第二块 PCH1026 配合，在 冗余 AC 800M 系统 中构建 双 PROFIBUS 网络，实现通信链路的故障切换，保障关键回路不中断。

技术规格

型号：PCH1026

订货号：HIEE300718R0001

制造商：ABB

适用平台：AC 800M 控制器(安装于 TB854/TB864 底板)

通信标准：PROFIBUS DP(EN 50170)，DP-V1 支持

工作模式：主站(Master) / 从站(Slave)可配置

传输速率：9.6. 19.2. 93.75. 187.5. 500 kbps, 1.5. 3. 6. 12 Mbps

最大从站数：126(主站模式)

电气接口：

隔离 RS-485(半双工)

连接方式：通过底板转接至 DB9 或 Phoenix 端子(依 I/O 底板类型)

隔离电压：2500 V AC(信号地与背板地之间)

诊断功能：

模块状态 LED(RUN, ERROR, BUS ON)

通信错误计数(通过 Control Builder M 读取)

冗余支持：支持双网冗余(需两个 PCH1026 + 冗余 CPU)

工作温度：0°C 至 +60°C

认证：CE, UL, cUL, IEC 61000-6-2/4

主要特点和优势

ABB PCH1026 的核心价值在于 “开放互联 + 高可靠 + 无缝冗余”：

直接集成 PROFIBUS 生态：无需第三方网关，降低延迟与故障点

主/从双模式灵活部署：既可控制现场设备，也可被上位系统集成

高抗干扰能力：强电气隔离适应恶劣工业电磁环境

冗余通信就绪：满足 SIL 2/3 应用对通信可用性的要求

向后兼容：可替换旧款 CI854A，保护现有工程投资

Unlike generic communication cards, the ABB PCH1026 is purpose-built for mission-critical process control—where every bit of data must arrive accurately and on time. Its deep integration with the AC 800M platform ensures deterministic communication across thousands of field devices, from drives to analyzers.

应用领域

PCH1026 广泛应用于需要连接大量智能现场设备的场景：

石油化工：连接多台变频泵、压缩机(ACS880)、智能阀门(ND700)

电力行业：锅炉辅机监控(风机、给水泵变频器)、电气保护装置

水处理：远程加药站 I/O、污泥脱水机变频控制

矿业与冶金：皮带秤、破碎机驱动、除尘风机群控

作为老旧 PROFIBUS 系统升级到 System 800xA 的标准接口方案

在某千万吨级炼油厂常减压装置中，PCH1026 同时作为主站连接 32 台 ACS880 变频器和 8 个 AC 800PA 远程 I/O 站，实现全装置电机集中监控。

安装与配置要点

成功部署 PCH1026 需注意：

底板匹配：必须安装在 TB854（非冗余）或 TB864（冗余） I/O 底板上

GSD 文件：在 Control Builder M 中导入 ABB 提供的 GSD 文件(如 abb_800m.gsd)以识别设备

终端电阻：PROFIBUS 网络首尾站点需启用 220 Ω 终端电阻(通常在设备或接头处)

地址规划：确保所有从站 PROFIBUS 地址唯一(1–126)

冗余配置：双网冗余需在软件中配置“Redundant Channel”，并使用独立物理线路

⚠️ 注意：PCH1026 仅支持 PROFIBUS DP，不支持 PROFINET、Modbus RTU 或其他协议。若需多协议支持，应选用 PCI810(Modbus)或 PN/PN Coupler 等模块。

生命周期与采购建议

ABB PCH1026（HIEE300718R0001） 目前处于 “现役主力（Active）” 状态，是 ABB System 800xA 项目中 PROFIBUS 集成的标准模块。尽管工业以太网(如 PROFINET、EtherNet/IP)日益普及，但全球仍有海量 PROFIBUS 设备在运行，PCH1026 仍是关键过渡与集成器件，ABB 持续供货。

深圳长欣作为 ABB 自动化产品的专业服务商，确保所供 PCH1026 均为全新原装正品。每块通信模块均经过完整功能测试：包括 PROFIBUS 主/从模式通信、不同波特率切换、LED 指示验证、与 AC 800M CPU 的数据交换及冗余切换模拟。我们提供 12 个月质保、GSD 文件、接线图、技术文档支持，并常备现货，支持紧急交付。

In a world of protocols, the ABB PCH1026 speaks the language of millions of field devices fluently. Every module we supply is validated for robust, deterministic communication—ensuring your AC 800M controller stays connected to every valve, drive, and sensor that keeps your plant running. With expert support and ready inventory, we bridge legacy intelligence with modern control.
