ABB PCIE-5565RC-100000 高速实时网络接口卡

描述

PCIE-5565RC-100000技术规格

产品型号：PCIE-5565RC-100000

制造商：ABB

产品类型：反射内存网络接口卡(Reflective Memory Network Interface Card)

所属系列：ABB Symphony Plus(Symphony+)

接口标准：PCI Express x4(Gen 1)

网络介质：多模光纤(Multimode Fiber,MMF)

连接器类型：ST型光纤接口(2个:IN/OUT)

传输速率：1 Gbps

网络拓扑：环形(Ring)

最大节点数：通常可达256个节点

典型延迟：<10µs(微秒)从写入到所有节点可见

内存容量：128 MB板载反射内存

数据一致性：强一致性，所有节点同时看到相同数据

安装方式：安装于工控机或服务器的PCIe插槽

驱动支持：支持Windows,VxWorks,Linux等操作系统

工作温度：0°C至55°C

存储温度：-40°C至85°C

符合标准：RoHS,CE,FCC

PCIE-5565RC-100000产品概述

这玩意儿，ABB PCIE-5565RC-100000，说白了就是ABB Symphony Plus这套大型分布式控制系统里的“高速神经网络”或“信息高速公路”。在现代大型控制系统里，往往不是一台计算机在战斗，而是由多台工控机、服务器、控制器组成的“军团”。它们需要实时、高速、精确地共享数据，比如关键的工艺参数、控制指令、状态信息。如果用普通的以太网（即使是千兆网），延迟高、不确定性大，根本满足不了要求。这时候，就得靠PCIE-5565RC-100000这种“黑科技”——反射内存(Reflective Memory)技术来解决。

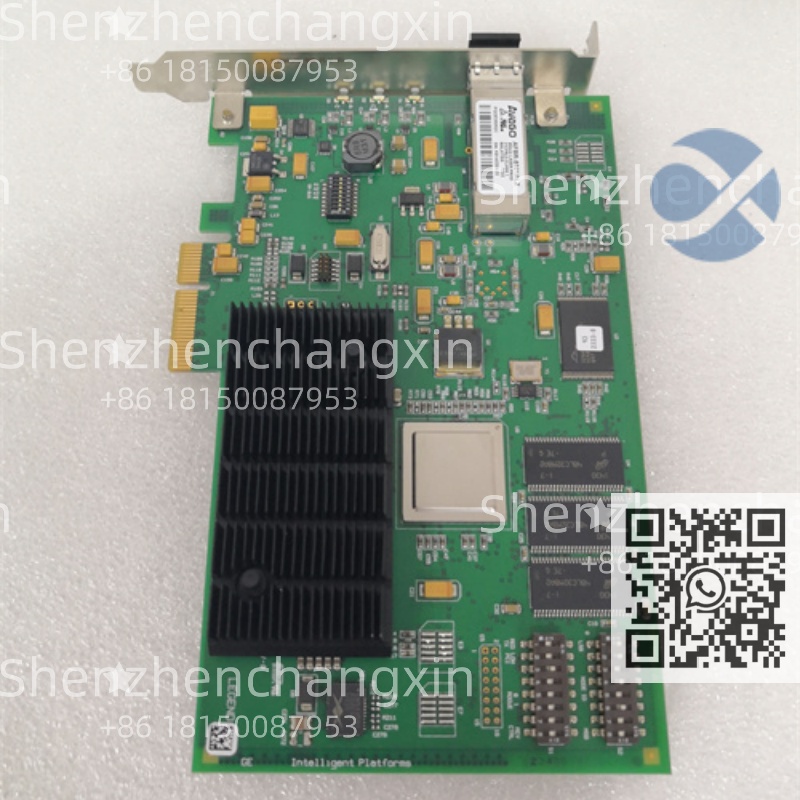

PCIE-5565RC-100000是一块插在工控机PCIe插槽里的板卡。它不走普通的TCP/IP网络，而是构建一个专用的光纤环网。所有需要高速互联的节点（比如操作员站、工程师站、历史站、仿真机、控制器）都通过这种卡，用光纤首尾相连，形成一个闭环。它的核心原理是“反射”：当一个节点的程序向本卡上的特定内存地址写入数据时，这块卡会自动地、硬件级地通过光纤环网，将这个数据“反射”到网络中所有其他节点的相同内存地址上。整个过程由卡上的专用芯片完成，不经过操作系统和网络协议栈，所以延迟极低（微秒级），确定性极高（延迟恒定）。

想象一下，一个操作员在操作站上点击“紧急停机”，这个指令通过PCIE-5565RC-100000网络，几乎瞬间就能被分布在厂区各处的所有相关控制器和服务器同时“看到”，实现真正的毫秒级同步响应。这在大型电厂、化工厂、复杂的测试仿真系统中，是实现高可靠、高性能控制的关键。这玩意儿，是连接系统“大脑”与“大脑”之间的“思维同步器”。

主要特点和优势

ABB PCIE-5565RC-100000这块卡，最大的本事就是“快”和“准”。快，体现在它微秒级(µs)的传输延迟上。普通千兆以太网的延迟通常在毫秒(ms)级别，且有抖动（延迟不固定）。而PCIE-5565RC-100000的延迟稳定在10微秒以内，比以太网快了100倍！这种速度对于需要精确同步的应用至关重要，比如多个控制器之间的协调控制、高速数据采集与回放、实时仿真等。

准，体现在它强数据一致性(Strong Data Consistency)和高确定性(High Determinism)上。反射内存技术保证了所有节点在极短的时间内（一个环网传输周期）都能看到完全相同的数据。数据的“新鲜度”和“一致性”有绝对保障，不会出现A节点看到新数据而B节点还看到旧数据的“数据不同步”问题。这种确定性是普通网络无法提供的。

优势还体现在其简单易用和高可靠性上。从软件开发角度看，程序员只需要像读写本地内存一样操作这块卡上的内存区域，网络传输对应用层是透明的，大大简化了编程复杂度。128MB的板载内存足够容纳大量的共享数据。使用多模光纤作为传输介质，抗电磁干扰能力极强，适合电厂、变电站等电磁环境复杂的工业现场。支持多达256个节点，可构建大型网络。PCIE-5565RC-100000作为ABB Symphony Plus平台的标准高速通信方案，与系统深度集成，是实现系统高性能、高可用性的基石。这玩意儿，是为“极致性能”和“绝对同步”而生的“特种通信兵”。

The ABB PCIE-5565RC-100000 is a high-performance PCI Express reflective memory interface card designed for the ABB Symphony Plus distributed control system.It enables ultra-fast,deterministic,and reliable data sharing between multiple nodes(servers,workstations,controllers)by creating a dedicated 1 Gbps fiber optic ring network.Utilizing reflective memory technology,it allows any node to write data to its local memory,which is instantly and automatically”reflected”to the identical memory location on all other nodes in the network with latencies typically under 10 microseconds.This bypasses traditional network protocol stacks,ensuring strong data consistency and high determinism essential for real-time control,high-speed data acquisition,and synchronized operations in demanding industrial applications such as power generation and complex process control.

应用领域

ABB PCIE-5565RC-100000的用武之地，非常明确——所有需要高速、实时、确定性数据交换的ABB Symphony Plus系统。它的主战场，绝对是电力行业。在大型火力发电厂、核电厂、水电站的分散控制系统(DCS)中，PCIE-5565RC-100000被广泛用于连接：

多台操作员站(Operator Stations)：确保所有操作员看到的画面和数据完全同步。

历史数据服务器(Historian Servers)：高速采集来自控制器的关键实时数据。

工程师站(Engineering Stations)：用于在线组态、诊断，需要实时获取系统全貌。

仿真与培训系统(Simulator&Training Systems)：与实时系统高速同步，实现逼真的仿真。

冗余控制器或特殊功能服务器：需要与主控系统进行毫秒级数据交互。

在石油和天然气的大型海上平台或炼化厂的DCS系统中，同样依赖PCIE-5565RC-100000来构建高速骨干网。在市政水处理的大型水厂或轨道交通的能源管理系统中，只要采用了Symphony Plus平台，这块卡就是实现系统高性能的关键组件。总而言之，只要是ABB Symphony Plus控制系统，并且对节点间的数据同步速度和确定性有较高要求，ABB PCIE-5565RC-100000就是那个不可或缺的“高速互联桥梁”。

相关产品

ABB 13CPIC-100:ABB Symphony Plus系列的控制器处理器卡，可能需要通过其他网络与PCIE-5565RC-100000网络交互。

ABB 13CHSC-100:ABB Symphony Plus系列的高速通信卡，可能是控制器侧连接反射内存网的接口卡（与PCIE-5565RC-100000配对使用）。

ABB 13CPCI-100:ABB Symphony Plus系列的通信处理器接口卡，用于控制器的网络通信。

Symphony Plus Workstation:运行ABB Symphony Plus软件的工控机，PCIE-5565RC-100000就安装在这些工控机的PCIe插槽中。

Fiber Optic Cable(Multimode):连接各PCIE-5565RC-100000卡的多模光纤跳线，通常使用OM1或OM2规格，ST-ST接头。

ST-to-ST Fiber Patch Cable:专用的ST型光纤跳线，用于构建反射内存环网。

Optical Power Meter:光功率计，用于测试光纤链路的信号强度，诊断网络故障。

Reflective Memory Network Software:ABB提供的驱动程序和配置工具，用于在操作系统中识别和配置PCIE-5565RC-100000卡。

Network Switch(Standard):普通以太网交换机，用于系统的管理网或控制网，与PCIE-5565RC-100000的专用反射内存网形成对比。

Surge Protection:虽然光纤本身抗干扰，但卡所在的工控机仍需良好的电源和机柜接地保护。

安装前准备:装这ABB PCIE-5565RC-100000，规矩得守死！先断电，LOTO（上锁挂牌）必须做好。确认工控机有空闲的PCIe x4或更高规格的插槽。准备好专用的ST型多模光纤跳线。检查光纤接口（ST头）和卡的金手指是否清洁无损。带上防静电手环。规划好环网的连接顺序。

维护建议:日常巡检，多看看PCIE-5565RC-100000卡上的状态指示灯（通常有LINK,TX,RX等）。使用光功率计定期检查光纤链路的衰减是否在正常范围内。通过ABB的诊断工具或操作系统命令检查卡的驱动状态和网络连通性。注意工控机的散热，避免高温影响卡的寿命。确保环网的首尾连接正确，任何节点的断开都会导致环网中断。建议备一块好的ABB PCIE-5565RC-100000卡。

产品保障

咱深圳长欣（www.cnplcdcs.com）对每一块出手的ABB PCIE-5565RC-100000都拍着胸脯保证。我们只做原厂正品，渠道正规，每一块卡都经过严格检测，确保功能完好，绝无翻新、拼装货。这玩意儿在电厂DCS里是“信息大动脉”，一旦出问题，可能导致多台操作站失联、数据丢失，后果严重，所以我们对品质的要求近乎苛刻。买我们的ABB PCIE-5565RC-100000，买的就是系统高速稳定运行的“定心丸”。我们提供完善的售后服务和技术支持，无论您是驱动安装、网络配置还是故障排查，一个电话，我们的人立马响应。选择深圳长欣，就是选择了一个值得信赖的工业备件伙伴，您的系统稳定运行，我们共同守护。

At Shenzhen Changxin,we are committed to delivering unparalleled quality and support for every ABB PCIE-5565RC-100000 reflective memory card we supply.We guarantee genuine ABB products sourced through authorized channels,backed by rigorous inspection and a comprehensive warranty.Our global customer base trusts us for reliable,long-term solutions in critical control and data acquisition environments.We offer responsive technical assistance and expert guidance,ensuring seamless integration and optimal performance of your ABB Symphony Plus systems.Partnering with us means gaining a dependable ally dedicated to your operational success,minimizing downtime,and providing peace of mind for your industrial control infrastructure.We stand firmly behind our products and our promise to deliver excellence.
