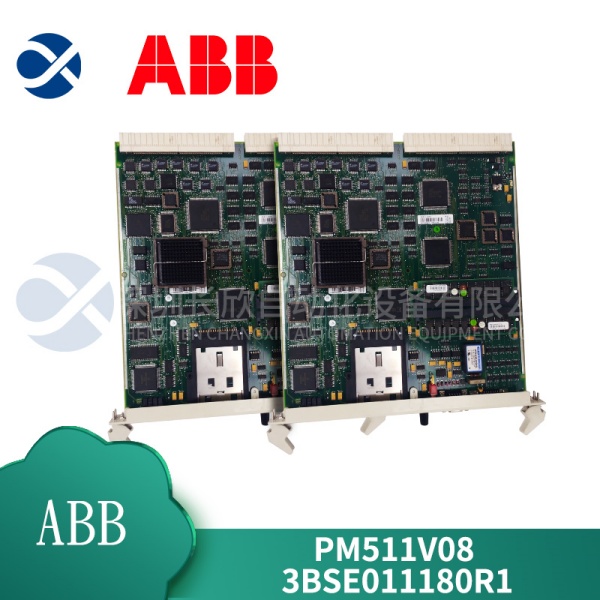

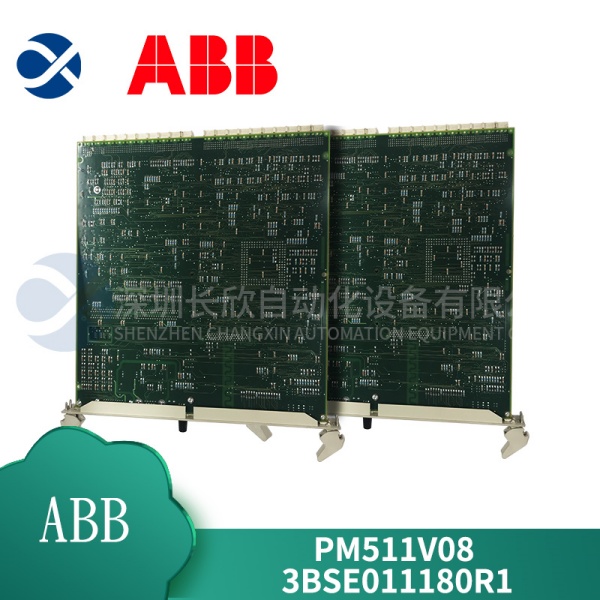

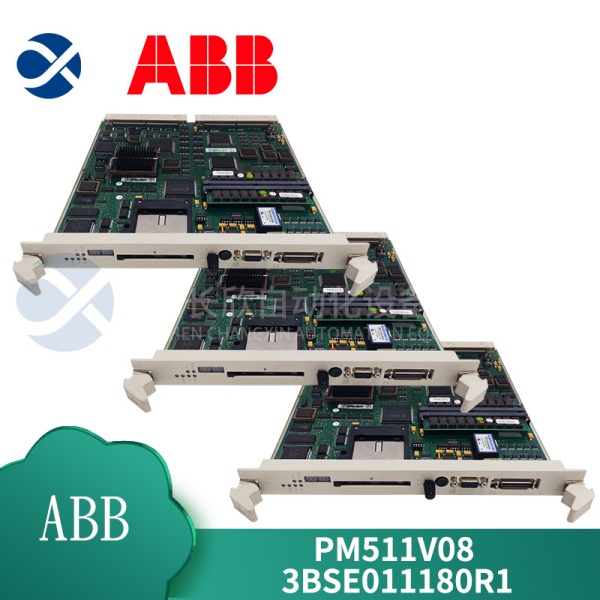

ABB PM511V08 模拟量输入模块终极解析，S800 I/O系列经典之作

描述

PM511V08 技术规格

(注：以下为基于ABB S800 I/O PM511系列典型参数的描述，V08为特定子版本)

产品型号：PM511V08

制造商：ABB

产品系列：S800 I/O 系列

产品类型：模拟量输入模块 (AI)

通道数量：通常为8路或16路模拟量输入

输入信号类型：

电流：4-20mA (两线制/四线制)， 0-20mA， ±20mA

电压：0-10V， ±10V， 1-5V

电阻：RTD (Pt100. Pt1000)

热电偶：多种分度号 (J， K， T， E，等)

可软件配置，每个通道独立设置

信号处理：

分辨率：16位

转换时间：每通道典型 <1ms

精度：典型优于±0.1% of span (在25°C时)

线性度：典型±0.05% of span

温漂：低

隔离：

通道间隔离：是，防止通道间串扰

通道对地隔离：是，高共模电压抑制

诊断功能：

模块状态LED指示

可检测断线、超量程、欠量程、组态错误等

通过总线报告诊断信息

电气特性：

供电电源：通常为24 V DC (通过底座或直接供电)

功耗：低

物理特性：

模块化设计，安装在标准S800底座上

紧凑型，高密度

工作温度：-40 °C 至 +70 °C (工业宽温)

防护等级：IP20 (安装于控制柜内)

PM511V08 产品概述

兄弟，在自动化世界里，控制器是大脑，I/O模块就是神经末梢。而 PM511V08 这类模拟量输入模块，就是感知“压力、温度、流量、液位”这些工业过程“脉搏”的神经末梢。你可以把它想象成一个16声道的高精度、高保真音频采集卡，只不过它采集的不是声音，而是现场变送器送来的4-20mA电流信号。

它的核心价值在于可靠、精确、密集。在一个化工厂的现场，可能有成百上千个这样的模拟量信号需要采集。PM511V08 通过通道间隔离技术，确保一个通道的信号不会干扰另一个通道，就像给每个麦克风都加了独立的隔音罩。它的16位高分辨率，意味着它能把4-20mA的微小变化(比如0.1%的工艺波动)清晰地分辨出来，为控制提供精确的反馈。它的宽温工作范围保证了无论是寒冷的北方室外站，还是炎热的反应釜附近，它都能稳定工作。在ABB的800xA等大型DCS中，成百上千个这样的模块通过Profibus DP网络连接，构成了整个工厂的“感知神经网络”，源源不断地将现场的物理量转化为控制器能理解的数字信号。没有它，再强大的控制器也是“瞎子”和“聋子”。

主要特点和优势

聊到 PM511V08 这类高端模拟量输入模块的优势，就体现在“精、密、稳、智、融”五个字上，是信号采集层的“全能冠军”。

高精度与高分辨率：16位分辨率和优于±0.1% 的精度，确保了信号采集的“保真度”。这对于需要精确控制的工艺参数(如反应温度、关键压力、产品质量成分)至关重要。细微的测量偏差可能导致控制回路的振荡或产品质量的波动。

高密度与通道隔离：在一个紧凑的模块上提供8或16个隔离的输入通道，极大地节省了控制柜的空间和接线成本。通道间全隔离的设计，防止了不同信号源之间的地环路干扰和共模电压问题，特别适合现场信号复杂、接地情况不理想的工业环境，保证了每个信号的“纯洁性”。

高可靠性与环境适应性：工作温度范围宽达-40°C 至 +70°C，能够适应从极寒到酷热的严苛环境。坚固的工业级设计，抗震动、抗电磁干扰能力强，保证了在连续生产过程中7×24小时的稳定运行，平均无故障时间极长。

智能诊断与维护友好：模块内置丰富的诊断功能。能够实时检测断线(传感器或线路断开)、超/欠量程、组态不匹配等故障，并通过状态LED和现场总线(Profibus DP-V1)将诊断信息上传到控制系统。这使得维护人员可以快速、准确定位故障点，无需到现场一个个测量，极大缩短了平均修复时间。

无缝集成与系统兼容：作为ABB S800 I/O 系统的核心成员，它与ABB的各类控制器(AC 800M, AC 700F等)和DCS系统(800xA, Symphony Plus)实现了无缝深度集成。在工程软件中可以直接组态、分配地址，享受统一的硬件管理和诊断视图。这种原生兼容性减少了系统集成的复杂性，保证了最佳的通信性能和稳定性。

Core Technical Advantages:

The ABB PM511V08 is a high-precision, high-density analog input module from the renowned S800 I/O family. Its core strength lies in delivering reliable and accurate signal acquisition for critical process variables. Featuring 8 or 16 fully isolated input channels, it prevents cross-talk and ground loop interference, ensuring signal integrity. With 16-bit resolution and high accuracy, it captures even the slightest process changes. Its robust design supports a wide operating temperature range, making it suitable for harsh industrial environments. Integrated diagnostics enable quick fault detection (like wire break), minimizing downtime. As a native component of ABB’s control systems, it offers seamless integration and simplified engineering.

应用领域

这 PM511V08 的应用，覆盖了所有需要高精度、高可靠性采集连续过程变量的工业领域。

石油化工与化工：反应器温度、塔器压力、管道流量、罐体液位、pH值、分析仪信号。

电力与能源：锅炉汽包水位、蒸汽温度与压力、给水流量、烟气含氧量、发电机绕组温度。

水处理与市政：水泵出口压力、水池液位、加药流量、浊度、pH、余氯浓度。

冶金与矿业：高炉热风温度、轧钢机辊缝压力、矿浆浓度、烧结机尾温度。

制药与食品：发酵罐温度与压力、反应釜夹套温度、洁净室压差、灌装线流量。

楼宇自动化：冷热水温度、送/回风温度、冷冻水压差、CO2浓度。

选型指南 / 购买建议

选 PM511V08 这类模拟量输入模块，要遵循“信号匹配、环境适应、系统兼容”的原则。首先，明确信号类型与数量：你需要采集的是4-20mA电流，还是0-10V电压，或者是热电阻/热电偶?每个信号是两线制还是四线制?统计总通道数，选择8通道或16通道模块，并预留10-20%余量。其次，确认精度与隔离要求：对于关键的、需要精确控制的回路，必须选择PM511V08 这种高精度、通道隔离的型号。如果信号间存在高共模电压，隔离是必须的。然后，确认系统兼容性与总线类型：你的控制器支持什么总线?是Profibus DP， Profibus PA，还是Foundation Fieldbus H1?PM511V08 通常需要通过相应的接口模块接入总线，需一并选型。最后，考虑环境因素：安装位置的环境温度是否在模块工作范围之内?是否需要特殊的认证?做好这些匹配，就能确保稳定可靠的信号采集。

常见问题解答 (FAQ)

问：PM511V08 可以直接连接热电偶吗?和连接4-20mA变送器有什么区别?

答：可以，但需要正确组态和可能的外部补偿。模块本身支持热电偶类型输入(如K型、J型)。关键区别在于：

冷端补偿：热电偶测量的是热端与冷端之间的温差。PM511V08 模块内部通常不提供冷端补偿，需要外部冷端补偿元件(安装在端子排上)或通过系统软件进行补偿。而4-20mA信号无需此步骤。

接线：热电偶通常使用补偿导线连接到模块，并且需要注意极性。4-20mA两线制变送器接线则相对简单(电源+信号)。

组态：在控制系统的硬件组态中，必须为该通道选择正确的热电偶分度号，而电流通道只需选择4-20mA范围。

问：模块报“断线”故障，可能的原因有哪些?

答：“断线”诊断是PM511V08 的重要功能。可能原因包括：

现场线路物理断开：传感器电缆损坏、接线端子松动。

传感器故障：变送器无输出。

供电问题：对于两线制变送器，模块提供的回路供电异常。

组态错误：在软件中为该通道使能了“断线检测”功能，但实际连接的传感器类型不支持此功能(例如某些电压信号)，或量程设置错误。

模块故障：该通道的输入电路损坏(相对少见)。排查时应从现场传感器和线路开始，逐步检查到模块端子。

问：如何为PM511V08 模块选择合适的接口模块和底座?

答：这是一个系统配置问题：

接口模块：根据你控制系统的主干网络选择。例如，如果是Profibus DP网络，你需要Profibus DP接口模块(如EI813F 等)。PM511V08 等I/O模块插在分支单元上，多个分支单元再通过现场总线连接到接口模块。

底座：PM511V08 需要安装在对应的S800 I/O底座上。底座负责提供模块的电源和总线连接。选择底座时需确认其支持的模块类型和供电方式。通常，完整的S800 I/O站由电源模块、接口模块、一个或多个底座、以及插在底座上的各种I/O模块组成。具体配置需参考ABB的S800 I/O手册。
