关键技术规格
| 参数项 | 规格值 |
|---|---|

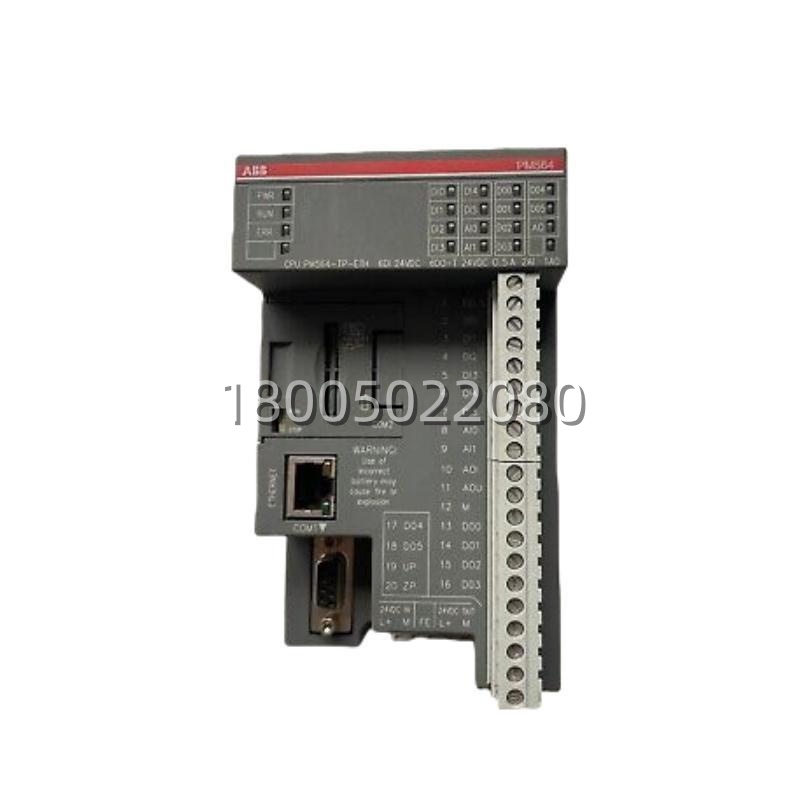

| 产品型号 | PM564-R A0 (订货号 1TNE968900R1210) |
| 品牌 / 系列 | ABB AC500-eCo 紧凑型 PLC |
| 产品类型 | CPU 主控模块（集成本地 I/O） |
| 程序内存 | 128 KB Flash |
| 数据内存 | 128 KB RAM（含保持数据区） |
| 数字输入 (DI) | 6 路, 24V DC, 源型/漏型可配 (IEC 61131-2 Type 1) |
| 数字输出 (DO) | 6 路, 继电器输出, 24V DC / 2A 阻性负载 |
| 模拟输入 (AI) | 2 路, 0-10V 或 0/4-20mA 可配置, 12-bit 分辨率 |
| 模拟输出 (AO) | 1 路, 0-10V 或 0/4-20mA 可配置 |
| 通讯接口 | 1 × RS485 (COM1, Sub-D 9pin), 支持 Modbus RTU / ASCII / CS31 主站 |
| 扩展能力 | 最多 10 个本地 I/O 模块（S500 / S500-eCo 混用） |
| 编程软件 | ABB Automation Builder（符合 IEC 61131-3） |
| 供电电压 | 24V DC (±20%, 典型功耗 < 5 W) |
| 工作温度 | 0°C 至 +60°C（控制柜内安装） |
| 安装方式 | 35mm DIN 导轨 |
| 防护 / 认证 | IP20, CE, UL, RoHS 合规 |
产品深度介绍
6 路继电器输出加 2 入 1 出模拟量，直接把 ABB PM564-R A0（1TNE968900R1210）定位在了小型设备单机控制的核心。这台 AC500-eCo CPU 不用外接一堆基础 I/O 模块就能跑简单的产线逻辑，128KB 内存配上 0.08μs/位的指令周期，应付定序、温控和小型传动足够。RS485 口默认做 Modbus RTU 从站，接触摸屏或挂到上层 DCS 都不绕路。
挑它多半是算过柜内空间和预算。相比 PM554-RP 只带数字量，这个型号多了模拟量处理，不用额外买 AI/AO 卡就能接 PT100 变送或阀位反馈——不过继电器输出切换频率别超 0.5Hz 持续运行。扩展上能拖 10 个 S500 系列模块，本地总容量 335 点出头。食品包装、医药单机这些场合见过不少，只要不碰高温蒸汽区，长期通电 MTBF 数据挺稳。
碰到老设备改造，柜子剩半条 DIN 轨、预算卡得死，我通常先摸一块 PM564-R A0 试试。往导轨一卡，24V 送电，6 个本机继电器直接带运行指示灯、电磁阀，2 路模拟量接个管路压力变送。省掉单独买 DI/DO/AI 模块的钱和接线工时，调试完差不多能提前半小时吃饭。
这 CPU 实际用过就知道，RS485 口做 Modbus RTU 跟威纶通屏连，参数不用折腾。继电器触点断开 24V 负载没啥噪点，但你要用它切三相接触器线圈就外扩固态或中间继电器——别硬扛。Automation Builder 里梯形图下载很快，程序放可选 SD 卡做备份，换备件时插卡重灌就行。纺织定型机、小型水处理这些不折腾极端温度的地方，这块板子皮实得很。
以集成 I/O 结构和 24V DC 供电为基准，PM564-R A0 填补了 PM554-RP（纯数字量）和带以太网的高端 PM564-R-ETH 之间的空档。多了 2AI/1AO 让它直接承接带简易模拟调节的单体设备，但受限于继电器输出机械寿命，连续高频 PWM 或 >10Hz 脉冲输出不如 PM564-TP（晶体管输出）合适。
典型决策逻辑很简单：如果控制对象是小包材机、恒温水箱、水泵星三角，本机 I/O 够用，选它能压成本和柜体尺寸。要挂工业以太网进中控系统，得上带 ETH 口的型号；若现场输出需直接斩波 24V 伺服使能或高速脉冲，就转晶体管输出的 TP 版。注意这个 A0 版本是 24V DC 供电，别跟 PM564-R-AC（100-240V AC 供电）搞混——图纸标错的话上电直接不对劲。不支持本体以太网是一处边界，分布式远程 I/O 得走 RS485/Modbus 或加通讯扩展卡
