ABB RDCO-01C Rev. D通信模块：ACS800变频器接入DDCS光纤网络的核心选件

描述

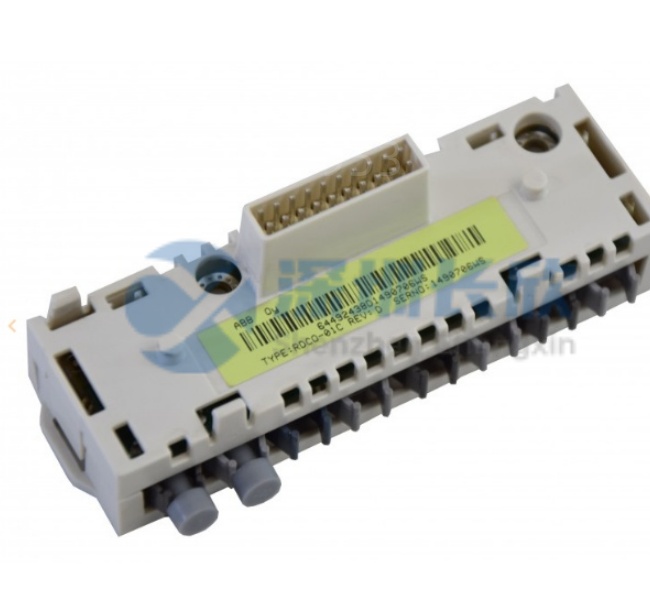

ABB RDCO-01C Rev. D 产品概述

在工业传动领域，ABB的ACS800系列变频器是当之无愧的明星产品。而RDCO-01C模块，就是为这台“强力心脏”装上“智慧神经”的关键部件。它的核心使命是解决变频器在复杂工业环境中的可靠、高速、远距离通信问题。

传统的硬接线控制(如DI/DO， AI/AO)在长距离、多设备、强干扰的场合下显得力不从心。DDCS是ABB为其驱动器产品线开发的专用光纤通信网络，具有高抗电磁干扰（EMI）、传输距离远（可达数公里）、实时性高和拓扑灵活等优点。RDCO-01C模块就是ACS800接入这个高速网络的“门票”。

它插在变频器主板特定的选件槽位上，通过内部总线与变频器主控单元(如RDCU)紧密交互。模块上的4个光纤接口(通常是ST或LC型)可以构建链型、星型或环型网络，将多台ACS800变频器、以及可能的上位控制器(如AC800M PLC)连接在一起。通过DDCS网络，工程师可以在中央控制室轻松实现对所有联网变频器的集中参数设置、实时数据监控(电流、速度、温度、状态等)、故障报警和历史数据记录，极大提升了设备管理效率和系统可靠性。

主要特点和优势

这RDCO-01C模块的优势，正是为了解决现场通信痛点而设计的。

第一， “光纤通信，无惧干扰”。采用光纤作为传输介质，从根本上杜绝了车间内电机、变频器、焊接设备等产生的强烈电磁干扰（EMI）对通信信号的影响。数据传输稳定可靠，特别适用于钢铁、矿山、港口等恶劣电气环境。

第二， “高速实时，掌控全局”。最高10 Mbps的通信速率，确保了控制命令和状态反馈的极低延迟。这对于需要多台变频器严格同步的应用(如生产线上的多个传动点)至关重要，实现了近乎实时的协同控制。

第三， “多通道组网，灵活扩展”。提供4个独立的光纤通道，支持灵活的拓扑结构。你可以轻松地构建冗余环网，即使某处光纤断裂，通信仍可通过另一路径维持，系统可靠性极高。

第四， “即插即用，集成简便”。模块设计为直接插入ACS800的选件槽，由变频器内部供电，无需额外接线和电源。配置通过变频器本地控制盘或DriveWindow/Drive composer软件即可完成，大大简化了安装和调试流程。

第五， “协议开放，易于集成”。虽然原生接口是DDCS，但ABB提供了丰富的协议转换模块(如PROFIBUS DP、Modbus TCP/IP、EtherNet/IP适配器)，可以轻松将DDCS网络接入主流的自动化系统(如西门子、罗克韦尔、施耐德的PLC/DCS)，保护用户现有投资。

The ABB RDCO-01C Rev. D is a critical communication gateway that transforms the ACS800 variable frequency drive from a standalone device into a networked intelligent node within ABB’s Distributed Drive Control System (DDCS). Its primary function is to provide a robust, high-speed, and noise-immune optical fiber link for data exchange between the drive and supervisory control systems.

A key advantage is its immunity to electromagnetic interference (EMI). By utilizing fiber optic cables, it eliminates signal degradation and errors caused by the harsh electrical noise commonly found in industrial environments such as steel mills, mining sites, and manufacturing plants, ensuring reliable communication over long distances .

The module features four independent optical channels, supporting flexible network topologies like daisy-chains or rings. This enables the creation of redundant communication paths, significantly enhancing system availability. With communication speeds up to 10 Mbps, it facilitates real-time control and monitoring, which is essential for synchronized multi-drive applications .

Designed for ease of integration, it is a plug-in module powered directly by the host ACS800 drive, requiring no external power supply . While it natively communicates via the DDCS protocol, its compatibility with common industrial networks like PROFIBUS DP, Modbus, and CANopen (through additional gateways or configuration) allows for seamless integration into diverse automation architectures .

应用领域

这ABB RDCO-01C模块的应用，紧紧围绕着需要集中控制、远程监控和高速同步的传动场景。

首当其冲的是 “物料输送系统”。在矿山、港口、电厂的长距离皮带输送机上，往往部署着数十台甚至上百台驱动电机。通过RDCO-01C组建DDCS光纤网络，可以实现所有变频器的启停顺序控制、功率平衡、防打滑和故障连锁，确保整个输送线平稳高效运行。

第二， “大型风机水泵集群”。在市政供水、污水处理、电站冷却系统中，多台大功率风机水泵常需要根据工艺要求联动调节。通过该模块联网，可以实现节能优化控制(如根据总管压力或流量自动调节投入运行的台数和速度)，并方便地进行集中监控和维护。

第三， “生产线多轴同步”。在造纸、纺织、印刷、包装机械中，多个传动点需要保持精确的速度同步或位置跟随。RDCO-01C提供的高速、低延迟通信通道，是实现高精度电子齿轮、电子凸轮等同步算法的理想物理基础。

第四， “起重与提升机械”。对于桥式起重机、矿井提升机等设备，多台电机的转矩平衡和协调控制至关重要。通过DDCS网络，可以实时交换各驱动单元的负载和速度信息，实现安全平稳的提升和行走。

总之，任何需要将多台ACS800变频器集成到一个自动化系统中，并追求高可靠性、强抗干扰能力和集中管理便利性的场合，都是RDCO-01C的用武之地。

选型指南 / 购买建议

兄弟，给ACS800选配通信模块，RDCO-01C是个经典选择，但选型时也得擦亮眼睛。

第一， “确认主机型号与兼容性”。首要任务是确认你的变频器具体型号是ACS800系列(如ACS800-01. ACS800-04等)，并且其选件槽位支持安装RDCO-01C模块。较老的ACS600或较新的ACS880系列通常不兼容。最好查阅对应变频器型号的硬件手册。

第二， “明确网络架构与协议”。规划好你的网络拓扑：需要连接多少台驱动器?是简单的链式结构，还是需要冗余环网?RDCO-01C的4个光纤口足够灵活。同时，要明确上层控制系统需要什么协议(如PROFIBUS DP)。RDCO-01C本身是DDCS接口，如果需要连接第三方PLC，你可能还需要额外的协议转换网关(如ABB的NETA-21用于以太网，或RETA-01用于Modbus TCP)。

第三， “核对硬件版本与部件号”。你提到的 Rev. D 是一个重要的硬件版本信息。在采购时，务必提供完整的部件号，如 64492438D5140013Ws，以确保与现有设备完全兼容。不同版本的模块在固件或细微功能上可能有差异。

第四， “选择可靠供应渠道”。此类核心通信模块建议通过ABB官方授权渠道或信誉良好的专业供应商采购，确保获得原装正品和完整的技术支持。仿冒或翻新件可能导致通信不稳定，甚至损坏变频器主板。

常见问题解答 (FAQ)

问：安装了RDCO-01C模块后，变频器上电但无法在DDCS网络上识别，如何排查?

答：按照“先软后硬”的顺序排查：1. 软件配置：使用Drive composer软件连接变频器，检查模块参数(如节点地址、波特率)是否正确设置并已激活。2. 硬件连接：检查光纤跳线是否插紧，接口是否清洁，光纤是否完好无损(无过度弯折或断裂)。可以使用光纤测试笔检查通断。3. 模块安装：断电后重新拔插RDCO-01C模块，确保其完全插入槽位并锁紧。4. 电源与主板：检查变频器主板是否为选件板提供了正常电源。如果以上均无误，则可能是模块本身故障，需更换测试。

问：RDCO-01C模块的4个光纤口如何使用?如何组建冗余环网?

答：4个口通常标记为IN1. OUT1. IN2. OUT2(或类似)。组建简单的链式网络时，将上一台驱动器的OUT口连接到下一台驱动器的IN口即可。要组建冗余环网，需要将网络首尾相连，形成一个物理上的环。同时，必须在每台驱动器的参数中启用“Fiber Optic Ring”或“Redundancy”功能。这样，当环网任意一点断开，通信会自动从另一方向恢复。

问：如何通过RDCO-01C模块读取变频器的详细故障信息和运行历史?

答：这需要借助上位监控软件。通过DDCS网络，上位机(如安装了ABB DriveMonitor或第三方SCADA软件)可以访问变频器内大量的过程参数（PP）和故障记录。你需要在软件中正确配置变频器的DDCS节点地址，并映射需要监控的参数(如输出电流、频率、最后10条故障代码等)。RDCO-01C模块为这种深度诊断提供了高速数据通道。

客户案例分享 / 成功应用解析

华东某大型水泥厂的原料粉磨系统，有8台大功率高压风机由ACS800变频器驱动。最初采用4-20mA模拟量信号进行速度给定和反馈，信号线长达数百米，经常受到现场强电干扰，导致速度波动，影响磨机工况稳定，且无法实现风机的联动节能控制。

厂方决定进行网络化改造。为每台ACS800加装了RDCO-01C模块，并用光纤构建了一个DDCS冗余环网，连接到中控室的ABB AC800M PLC。改造后，效果立竿见影：

抗干扰：光纤通信彻底消除了模拟信号干扰，速度控制精度大幅提升。

集中监控：操作员可以在DCS画面上实时看到每台风机的电流、功率、转速、温度等全部参数，并能远程修改设定值。

智能联动：PLC根据磨机负荷，自动计算并下发最优的总风量指令，通过DDCS网络同步调节8台风机的转速，实现了显著的节电效果。

快速诊断：一旦某台风机故障，详细的故障代码和历史曲线立即上传，维修人员能快速定位问题，平均故障修复时间(MTTR)缩短了60%。

厂里的电气负责人说：“以前是‘盲人摸象’，现在是‘一目了然’。这光纤网络和RDCO-01C模块，投下去的钱，一个季度省的电费就回来了!” 这就是数字化、网络化改造带来的实实在在的价值。

产品保障

兄弟，在深圳长欣这里寻找ABB RDCO-01C Rev. D这类核心通信备件，我们深知它关乎您生产线联动的神经脉络。我们承诺提供的每一个模块，都确保来自可靠渠道，并提供清晰的版本信息(如Rev. D)和部件号溯源。

我们的价值在于提供完整的解决方案。当您计划为ACS800驱动器组网时，我们的工程师可以协助您规划网络拓扑、选配合适的光纤配件和协议转换方案。如果在调试或使用中遇到通信问题，我们可以提供基于经验的排查思路，帮助您区分是模块故障、光纤链路问题还是软件配置错误。选择我们，您获得的不仅是一个模块，更是一个确保您传动系统稳定、高效联网运行的合作伙伴。
