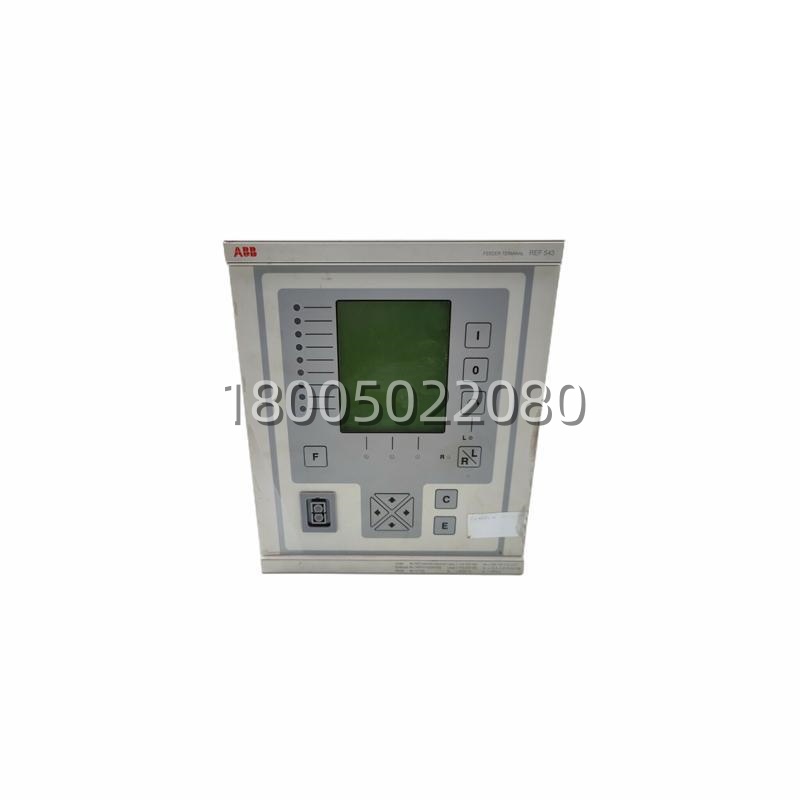

ABB REF543CM129AAAA保护装置：适用于进线、出线、母联的通用型守护者
ABB REF543CM129AAAA保护装置：适用于进线、出线、母联的通用型守护者 - 图片 2

ABB REF543CM129AAAA保护装置：适用于进线、出线、母联的通用型守护者

ABB REF543CM129AAAA：这颗“心脏”是ABB Relion® 543家族里的“多面手”，专为中压馈线（10-35kV）保驾护航！它集保护、控制、测量、监视和通信于一体，三段式过流、方向过流、接地故障保护样样精通。从变电站进线到出线，再到母联，它都能胜任。性能强悍，配置灵活，是您构建可靠、智能配电系统的“定心丸”。
保护功能：三段式过流、接地故障、电压保护等
额定电流：5A / 1A
工作电源：24-48/60-250 VDC/AC
通信接口：2×以太网，2×RS-485
防护等级：IP40（面板）
立即询价
分类：
  • 联系人：白荣
  • 电话/Phone：+86 18150087953
  • 邮箱/Email：sales@cxplcmro.com
  • QQ：340565517

描述

产品概述
提到中压配电系统的保护，ABB REF543CM129AAAA绝对是工程师们耳熟能详的一个型号。它属于ABB享誉全球的Relion® 543系列馈线保护终端，是这个家族中的一款高度通用和模块化的代表作。简单来说，你可以把它理解为一台专为10kV或35kV电压等级线路设计的“智能保镖”，7×24小时不间断地监视着电流、电压等关键参数，一旦检测到过流、短路、接地等异常故障，能在毫秒级时间内精准判断并发出跳闸指令，快速隔离故障区段，确保电网其余部分安全稳定运行。
ABB REF543CM129AAAA​ 不仅仅是一个保护继电器，它更是一个集成了保护、控制、测量、事件记录和强大通信功能的综合自动化装置。在数字化变电站和智能配电网的架构中，它扮演着关键间隔层单元的角色。其“CM129AAAA”的型号后缀，通常代表了其标准的功能配置，包括完善的三段式相间过流保护、带方向性的零序过流保护（接地故障）、电压保护以及自动重合闸等核心功能。选择 ABB REF543CM129AAAA，就意味着为您的馈线线路选择了一套经过全球大量工程验证的、坚固可靠的保护解决方案。
 技术规格
产品型号：REF543CM129AAAA
制造商：ABB
产品类型：馈线保护测控装置
保护标准：IEC 60255系列
额定电流 (In)：5A 或 1A (可配置)
额定电压：100/110/120/220/230/240 V AC/DC (可配置)
工作电源范围：24-48 V DC / 60-250 V DC, 110-240 V AC
功耗：典型值 15 W
测量精度：电流/电压 ≤ ±0.5%，功率 ≤ ±1%
数字输入：最多11个，可编程
继电器输出：最多8个，可编程
通信接口：2个10/100Base-T以太网端口，2个RS-485串行端口
协议支持：IEC 61850 (MMS, GOOSE)， IEC 60870-5-103/104, Modbus TCP/RTU, DNP3.0
工作温度：-25°C 至 +70°C
防护等级：IP40 (前面板)
