描述

REF615E-D 技术规格

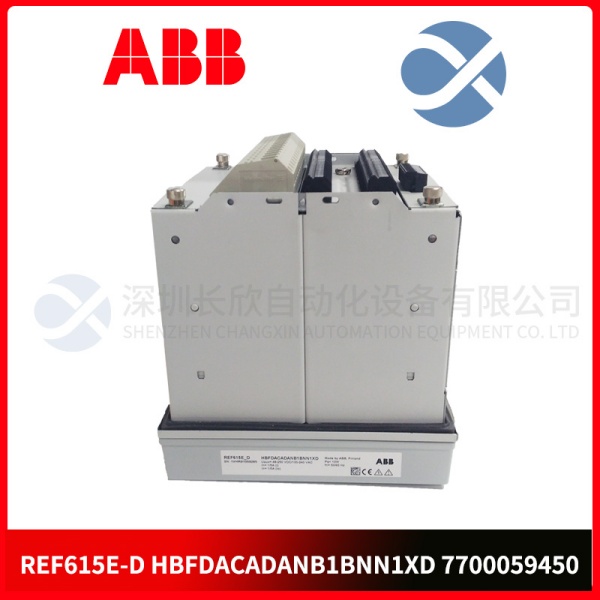

产品型号：REF615E-D

制造商：ABB

硬件平台：Relion 615 (E代硬件)

电流输入 (CT)：三相 + 零序，额定值 1 A​ (基于订货码AC)

电压输入 (PT)：三相 + 零序/开口三角，额定值 110 V​ 或 100/√3 V​ (基于订货码AD)

核心保护功能：

三段式方向/非方向过流保护

两段式方向/非方向接地故障保护

负序过流保护

过负荷报警

断路器失灵保护

控制功能：断路器控制 (分/合)，自动重合闸

测量功能：三相电流、电压、有功/无功功率、电能、频率、功率因数、谐波

高级功能：故障录波，事件顺序记录，扰动记录

通信协议 (基于订货码)：

IEC 61850​ (站控层，GOOSE/SV)

IEC 60870-5-103

Modbus RTU/TCP

DNP3.0

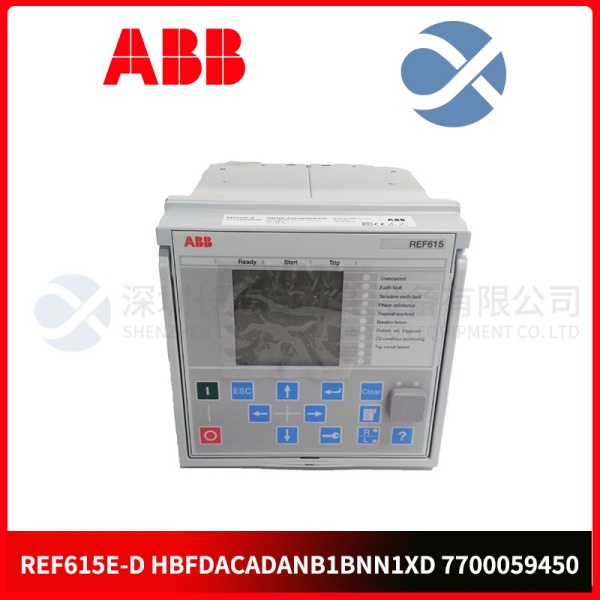

人机界面：大尺寸图形液晶显示屏，导航键，LED状态灯

电源：85-265 V AC/DC

安装：面板开孔安装

工作温度：-25 °C 至 +70 °C

安全完整性等级 (SIL)：2

防护等级：IP40 (前面板)

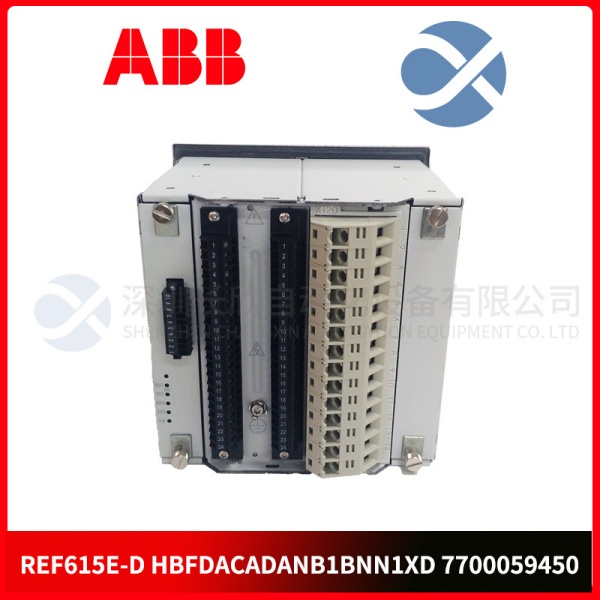

REF615E-D 产品概述

兄弟，在10kV配电网这个江湖，保护装置要是没点“方向感”，那可真不行。双电源供电、手拉手环网、分布式电源乱入…… 故障电流可能从两头来。这时候，一个只知道“电流大了就跳”的保护装置，非搞出大面积停电不可。ABB REF615E-D，就是ABB为这个复杂江湖量身定做的“带罗盘的智能捕快”。在Relion 615这个经典型号家族里，-D这个后缀，就是它“方向性”功能的“身份证”。

你可以把它想象成安装在每条馈线开关上的“交通警察”。它手里有两样工具：电流互感器​ 是“流量监测器”，电压互感器​ 是“方向指示牌”。当线路发生故障，电流激增，REF615E-D​ 不会立刻“开罚单”(跳闸)。它会先看“方向牌”(电压相位)，判断这个故障电流是“从母线流向线路”(正方向，说明故障在本线)，还是“从线路流向母线”(反方向，说明故障在母线或邻线)。只有电流超限并且方向为正，它才会对本断路器下达“跳闸”指令。这个简单的逻辑，却是实现复杂配电网“选择性保护”的金钥匙。在智能电网时代，REF615E-D​ 的价值早已超越保护本身。它是一台集保护、测控、计量、录波、通信于一身的“边缘智能终端”。其强大的通信能力，特别是对IEC 61850​ 标准的原生支持，让它能轻松融入数字化变电站，用光纤“说”着标准语言，与站内其他设备快速交换信息。前面板的大屏幕，把所有运行参数、定值、故障记录清晰地展示出来，现场调试和维护异常方便。对于设计、运维和业主单位来说，选择 REF615E-D​ 不仅仅是买了一个保护装置，更是选择了一个标准化、智能化、面向未来的馈线自动化整体解决方案。

主要特点和优势

聊到 ABB REF615E-D​ 的优势，咱得说，它把现代馈线保护该有的“准、全、通、智、稳”占全了，是名副其实的“六边形战士”。

方向性保护，复杂网络的“解药”：-D后缀是它的核心价值。方向性过流和接地保护，是解决环网、并联线路、双电源供电等场景下保护选择性的不二法门。其方向元件采用正序电压极化，可靠性高。配合可独立整定的多段时间定值，可以编织出极其精细的选择性保护网，最大限度缩小故障停电范围。

全面的功能集成与强大的测量：它集保护、控制、测量、录波于一体。三段过流+两段接地是基本功，还集成了自动重合闸、断路器失灵保护等高级功能。其测量精度高，不仅能看电流电压，还能算功率、电度、谐波，本身就是一个高性能的测控装置，省去了独立的测控单元。

强大的通信与互操作性：支持IEC 61850​ 是其最大亮点之一，使其成为数字化变电站的天然成员。同时向下兼容IEC 103、Modbus​ 等传统规约，保护了既有投资。GOOSE功能支持快速装置间通信，可实现联锁、闭锁等高级应用。丰富的通信接口(以太网、串口)使其能灵活接入不同架构的自动化系统。

卓越的诊断与用户友好性：故障录波和事件顺序记录功能，如同“黑匣子”，能完整还原故障瞬间的电气量和事件顺序，是分析疑难故障、划分责任的铁证。前面板大屏幕图形化界面，菜单清晰，定值修改、信号复归、本地操作都非常直观。完善的在线自诊断功能，让设备健康状况一目了然。

高可靠性与环境适应性：Relion平台以高可靠性著称，设计满足严苛的变电站环境(宽温、高湿、强电磁干扰)。硬件平台成熟，长期运行稳定。模块化设计和清晰的标识，也便于安装和维护。

Core Technical Advantages:

The ABB REF615E-D​ is a versatile and intelligent feeder protection relay designed for modern medium-voltage distribution networks. Its defining feature is directional overcurrent and earth-fault protection (-Dsuffix), which is essential for achieving selective fault clearance in complex network topologies like ring mains. The relay integrates a comprehensive suite of protection, control, and measurement functions, including autoreclosing and high-accuracy metering. A key strength is its native support for the IEC 61850​ standard, ensuring seamless integration into digital substations and enabling advanced communication capabilities like GOOSE. The device offers powerful diagnostic tools, such as detailed fault recording and event logging, and features a user-friendly local interface with a large graphical display. Built on ABB’s proven Relion platform, the REF615E-D​ delivers exceptional reliability, making it a robust and future-proof solution for securing and automating distribution feeders.
