技术规格

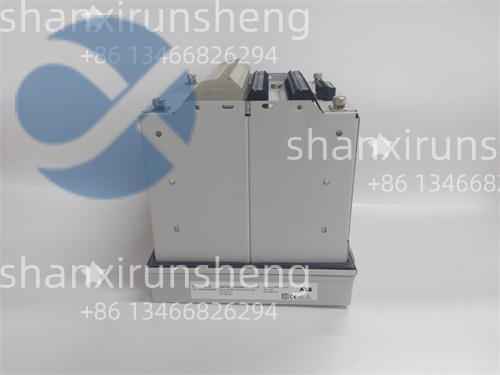

产品型号：REF615E-D HBFDACADANB1BNN1XD
制造商：ABB
产品类型：数字式线路/馈线保护继电器(Digital Feeder Protection Relay)
适用标准：IEC 60255,IEC 61850
安装方式：抽屉式机架安装(1/4 19″rack,HBF)
辅助电源(Aux Supply)：100-240 V AC/DC(±20%),45-65 Hz或DC
交流电流输入(AC Current)：
额定电流(In)：5 A或1 A(可切换)
测量范围：0.05 In-20 In(连续),100 In(1秒)
精度：±2%或±0.01 In(取大者)
交流电压输入(AC Voltage)：
额定电压(Un)：通常支持100 V,120 V,220 V,240 V(相电压)
测量范围：0.5-150 V(相电压),0-300 V(线电压)
精度：±0.5%
保护功能：
过电流保护(Overcurrent)：相过流(50/51),接地过流(50N/51N),零序过流(50G/51G)
方向保护(Directional)：方向过流(67),方向接地(67N)
电压保护(Voltage)：过电压(59),欠电压(27),零序过电压(59N)
频率保护(Frequency)：过频(81O),欠频(81U)
其他：热过载(49RMS),断路器失灵(50BF),自动重合闸(79)
测控功能：
测量：三相电流、电压、零序电流/电压、有功/无功/视在功率、功率因数、频率、电能(kWh,kvarh)
监测：断路器状态、弹簧储能、接地刀闸等
数字输入(DI)：8个，24-250 V AC/DC(可配置)
继电器输出(DO)：6个机械式干接点，5 A 250 V AC/30 V DC
通信接口：
1 x RS485(Port 1)：Modbus RTU(RTU)
1 x 10/100Base-TX以太网(Port 2)：IEC 61850-8-1(GOOSE,SV),Modbus TCP,IEC 60870-5-104(可选)
人机界面(HMI)：图形化LCD显示屏，带背光，4个功能按键
环境条件：
工作温度：-25°C至+70°C
存储温度：-40°C至+85°C
相对湿度：5-95%(无冷凝)
安全与认证：IEC 60255,IEC 61010,IEC 61850,EMC Directive
产品概述
老哥们，今天聊的这个ABB REF615E-D，它不是简单的“保险丝”或“断路器”，而是现代中压配电系统里的“大脑”和“神经中枢”——一台高度智能化的数字式保护继电器。
在变电站、工厂配电室、风力发电场、数据中心等场所，中压线路（如10kV,35kV）的稳定运行至关重要。一旦发生短路、接地、过负荷等故障，必须在毫秒级内精确地定位故障并命令断路器跳闸，隔离故障点，保护昂贵的设备（变压器、电缆、电机），并最大限度地缩小停电范围。这就是REF615E-D的核心使命。
它的“智能”体现在多个层面：
首先是强大的保护算法。它内置了数十种保护功能，从基本的过电流、接地故障，到复杂的方向保护（能判断故障电流是来自线路还是母线，实现选择性跳闸）、自动重合闸（线路瞬时故障跳闸后，自动尝试重合，恢复供电），再到断路器失灵保护（如果断路器拒动，启动后备保护），确保电网安全。
其次是全面的测控能力。它不仅能保护，还能精确测量线路的电流、电压、功率、电能等所有电气参数，并监测断路器的分合闸状态、弹簧储能状态等开关量。这些数据通过其通信接口源源不断地上传，是实现无人值守变电站和电力监控系统(SCADA/EMS)的基础。
最关键的是其通信能力。型号中的AN代码明确指出它支持IEC 61850标准，特别是GOOSE(Generic Object Oriented Substation Event)。GOOSE允许继电器之间、继电器与上位机之间进行毫秒级、高可靠性的对等通信。例如，一个继电器检测到故障，可以通过GOOSE消息瞬间通知相邻的继电器，实现复杂的联锁和快速保护方案，这是传统硬接线无法比拟的。

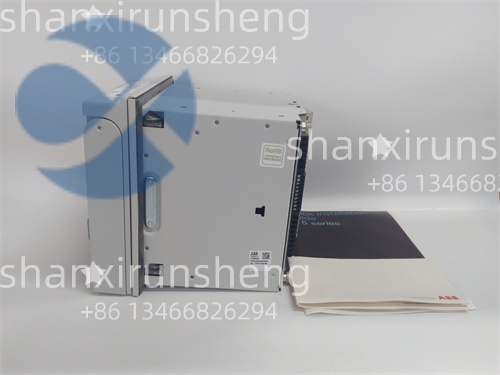

REF615E-D采用抽屉式设计，安装在19英寸机柜内，维护和更换极其方便。当需要检修或升级时，可以像抽屉一样将整个装置拉出，不影响其他设备运行。其宽范围电源(100-240V AC/DC)适应性强，无论是交流控制电源还是直流操作电源的变电站都能使用。
通过前面板的图形化LCD和按键，或者通过后台软件（如ABB的PCM600），工程师可以方便地查看实时数据、事件记录、故障录波，并进行定值整定和功能测试。
主要特点和优势
这台ABB REF615E-D，是构建现代化、高可靠性配电网络的“基石”。
首先是高可靠性与选择性。精确的保护定值和方向判据，确保只在故障区域动作，最大限度保障非故障区域的持续供电。
其次是数字化与智能化。支持IEC 61850 GOOSE，是迈向数字化变电站的关键一步，实现了信息的无缝集成和高级应用。
再就是灵活性与通用性。宽电源输入、可切换的CT输入、丰富的I/O和通信接口，使其能适应各种复杂的现场需求。
还有强大的诊断与记录功能。内置事件记录器（SOE）、故障录波（最多可记录故障前2个周波，故障后7个周波的波形），是事故分析和故障定位的“黑匣子”。
最后是易于维护。抽屉式设计，现场更换快捷；软件工具强大，配置和诊断高效。
The ABB REF615E-D is a versatile and intelligent digital feeder protection relay designed for the protection,control,and monitoring of medium-voltage distribution networks.Featuring comprehensive protection functions(overcurrent,earth fault,directional,voltage,frequency),precise metering,and robust communication(IEC 61850-8-1 GOOSE,Modbus),the REF615E-D ensures fast and selective fault clearance.Its 1/4 19-inch drawer-type design,wide auxiliary supply range(100-240 V AC/DC),and support for 5 A/1 A CT inputs offer exceptional flexibility.Integrated into ABB’s automation ecosystem,it provides reliable,high-availability protection for critical power systems in substations,industrial plants,and renewable energy installations.
