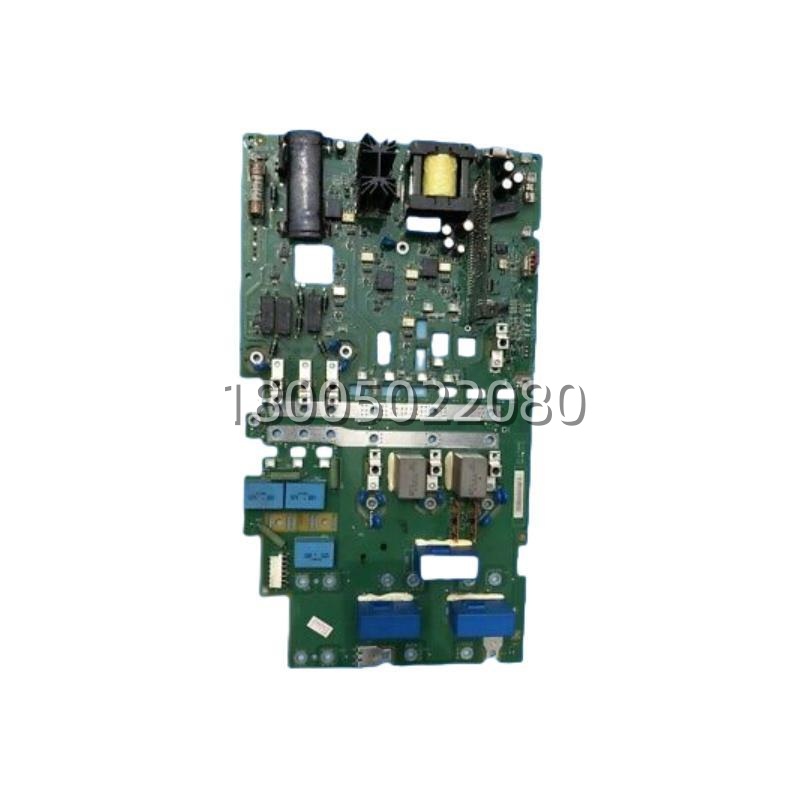

ABB RINT-5514C 产品概述
在ABB鼎鼎大名的ACS800系列变频器内部，RINT-5514C这块板卡的地位，那绝对是“中枢核心”级别的。它可不是一块普通的电路板，而是一个高度集成的“二合一”功能模块。简单说，它一手攥着变频器的“动力输出开关”，另一手握着整个机箱的“能源命脉”。在变频器这个将工频电变成可变频、可变压电源的系统中，功率半导体器件IGBT的精准驱动是技术关键，而这正是ABB RINT-5514C的核心职责之一。
具体来讲，RINT-5514C通常被定义为驱动电源一体板。它属于ACS800系列变频器标准化的功率部分组件。在系统中的定位非常清晰：首先，作为驱动板，它接收来自控制板（如NINT-5514C）发出的PWM（脉宽调制）脉冲信号，然后经过隔离、放大，生成能安全、可靠地直接驱动IGBT模块栅极的高质量驱动信号。其次，作为电源板，它内部包含一个或多个开关电源电路，将直流母线电压转换成多路彼此隔离的、不同电压等级的直流电，为控制板、风扇、传感器、驱动电路自身等所有内部电子部件提供稳定、洁净的工作电源。因此，ABB RINT-5514C的稳定与否，直接决定了变频器能否正常输出功率以及内部所有“器官”能否正常工作。
