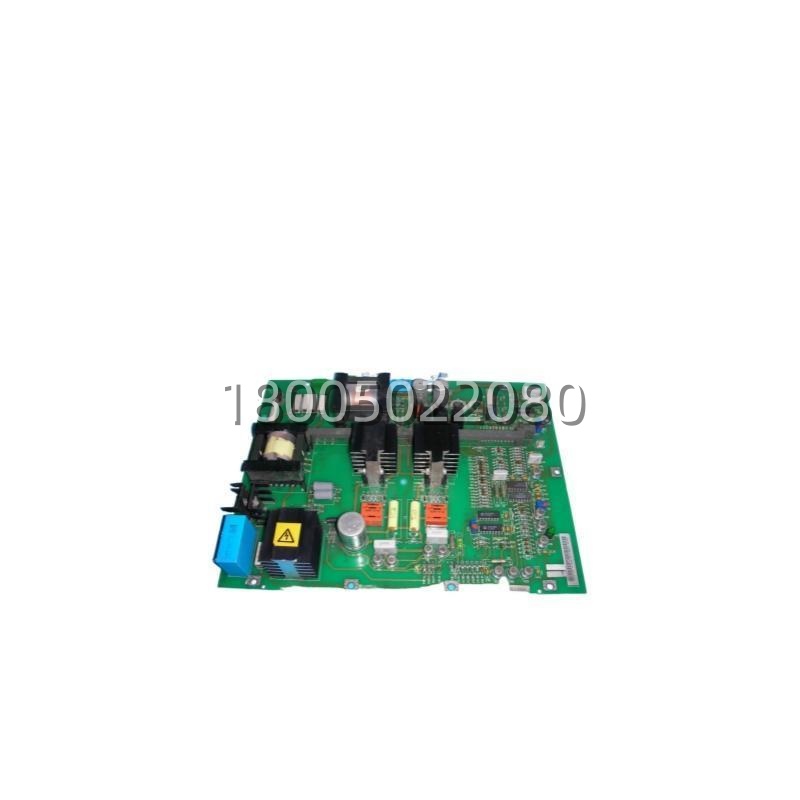

ABB S4C+控制器Saft 113 Pow板，直流电压转换与分配单元
ABB S4C+控制器Saft 113 Pow板，直流电压转换与分配单元 - 图片 2

ABB S4C+控制器Saft 113 Pow板，直流电压转换与分配单元

ABB Saft 113 Pow：这是藏在ABB经典S4C+机器人控制器内部的“能量调度中心”！它可不是个简单开关，而是一块高度集成的多路输出电源板。负责将外部接入的单相交流电，转换成控制器主板、轴计算机板、安全板等所有内部模块所需的多种直流电压（如±5V, ±12V, 24V等）。它要是“罢工”，整个机器人控制柜就直接“趴窝”。原厂级备件，精准匹配，是快速修复机器人电源类故障的利器！
输入电压：~230V AC（单相）
输出电压：多路（典型如+5V, ±12V, +24V DC等）
主要负载：控制器主板、轴计算机、I/O单元
关键功能：电压转换、分配、短路保护
物理形态：带有大型散热器的印刷电路板（PCB）
立即询价
分类：
  • 联系人：白荣
  • 电话/Phone：+86 18150087953
  • 邮箱/Email：sales@cxplcmro.com
  • QQ：340565517

描述

Saft 113 Pow 产品概述
当你面对一台ABB IRB 2400或4400机器人，按下启动按钮，它的S4C+控制柜内部便开始了一场精密的“唤醒”仪式。而这场仪式的第一个环节，也是最基础的环节，就由 ABB Saft 113 Pow​ 这块电源板来主导。它不是外置的独立电源，而是深嵌在控制器机箱内部、安装在背板上的核心供电模块。
简单来说，ABB Saft 113 Pow​ 是一个定制化的、多路输出的开关电源板。它的核心任务，是完成一次精准的“电力变压与分配”。从控制柜电源模块引入的单相230V交流电，直接送到这块板上。板上的电路首先进行整流滤波，变成高压直流，然后通过高频开关变换技术（Switching Mode Power Supply, SMPS），高效地产生机器人控制器各个子系统需要的、纹波极低的多种直流电压。这通常包括为数字逻辑电路（如CPU、内存）供电的+5V，为模拟电路和某些接口供电的±12V，以及为继电器、风扇和部分外部I/O供电的+24V。每一路输出都带有相应的过流和短路保护。ABB Saft 113 Pow​ 电源板，就像机器人体内的“心脏和血管系统”，将“能量血液”泵送到每一个功能器官（板卡）。它的稳定与否，直接决定了控制器能否正常自检、启动并保持稳定运行。当机器人出现上电无反应、频繁重启或某块功能板卡不工作的情况时，这块 Saft 113 Pow​ 电源板往往是首要的排查对象。
