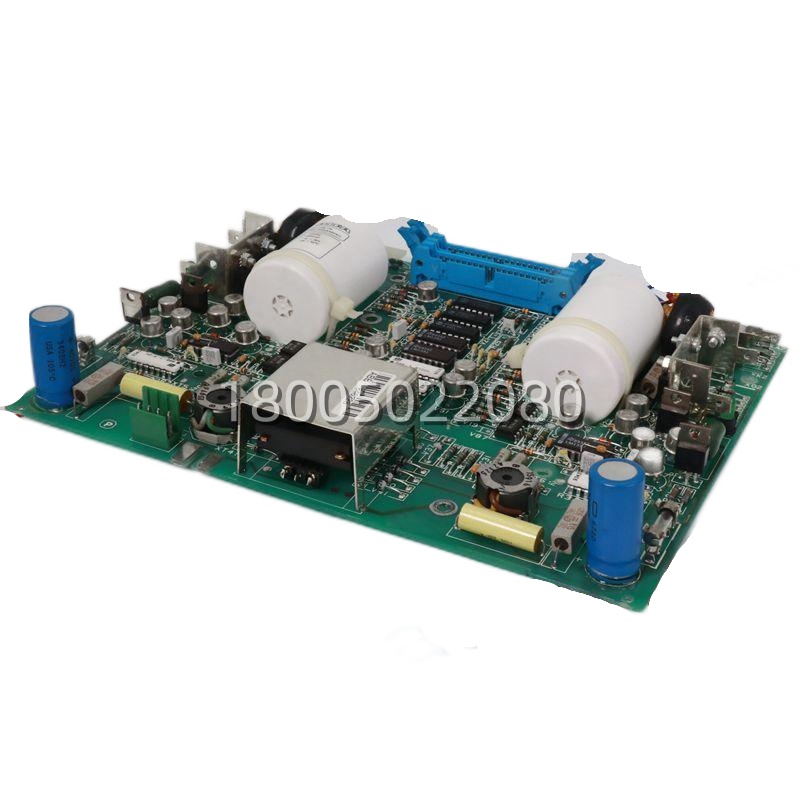

ABB SAFT185TBC (P/N: 58119687)：这是ABB经典S4C机器人控制系统里的“神经中枢”——传输控制板！它安装在主计算机机架内，是连接主计算机单元与轴计算机/驱动系统的核心通信接口。负责传输运动指令、位置反馈、系统参数及状态信息，是确保“大脑”（主计算机）与“手脚”（驱动单元）之间高速、可靠数据交换的物理桥梁。此板故障将导致控制器内部通信中断，机器人完全无法运行。维护S4C老系统，它是顶级关键备件！
主要功能： 系统内部高速数据传输与通信控制
通信接口： 连接主计算机板与轴计算机/驱动机架
传输内容： 运动指令、实际位置、参数、状态信息
系统角色： S4C 控制器内部数据交换的核心枢纽
指示灯： 提供通信链路状态指示
产品类型： 传输板 / 通信接口板
立即询价
分类：
  • 联系人：白荣
  • 电话/Phone：+86 18150087953
  • 邮箱/Email：sales@cxplcmro.com
  • QQ：340565517

描述

在ABB机器人控制器的演进史中，S4C系统代表着一个高度模块化、功能分明的时代。在这个架构里，ABB SAFT185TBC (58119687)​ 控制板扮演着无可替代的“系统通信总调度”角色。您可以把整个S4C控制器想象成一个公司：主计算机是“董事会”和“总经理办公室”，负责战略决策和任务规划；轴计算机和驱动模块是“生产车间”，负责具体执行。那么，SAFT185TBC​ 就是连接办公室和车间的“专用高速内部通信网络和调度中心”。
这块板子物理上位于主计算机机架内，通常紧挨着主计算机板。它的核心任务是在主计算机（如使用M68K或早期CPU的板卡）和位于另一个机架内的轴计算机/驱动系统（包含SAFT132CCB, SAFT132CBS等）之间，建立一条稳定、高速、双向的数据通道。运动控制指令、系统参数从主计算机通过此板发出；各关节轴的实际位置、速度、状态、报警信息则通过此板实时反馈回主计算机。没有这条数据通道，上层规划就无法下达，下层执行情况也无法上报，整个控制系统就“瘫痪”了。SAFT185TBC​ 通常采用并行总线或早期的专用高速串行总线进行通信，其设计保证了在当时的控制周期下（通常为几毫秒）数据交换的实时性和确定性。因此，它的稳定运行是S4C机器人能够进行精确、协调的多轴联动控制的绝对基础。一旦此板出现故障，最常见的现象就是控制器上电报“系统故障”、“通信错误”或“轴计算机丢失”，机器人根本无法进入电机上电状态。
