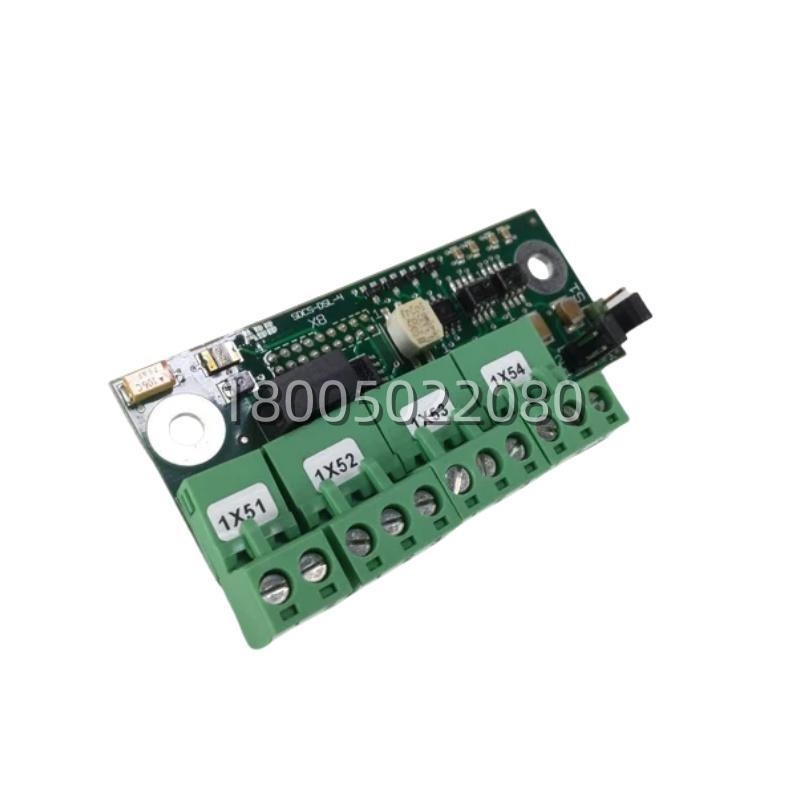

ABB SDCS-DSL-4数字信号板 如何连接控制单元与功率部分？
ABB SDCS-DSL-4数字信号板 如何连接控制单元与功率部分？ - 图片 2

ABB SDCS-DSL-4数字信号板 如何连接控制单元与功率部分？

ABB SDCS-DSL-4：这是DCS800直流驱动器内部的“神经网络”！数字信号链路模块，是连接驱动器主控制单元（如AMC板）​ 与功率部分、I/O扩展板、编码器接口等外围模块的核心通信与信号处理枢纽。它负责传输控制指令、状态反馈、触发脉冲，并处理数字量I/O信号。这块板子要是“罢工”，控制大脑和功率肌肉就“失联”了，驱动器直接瘫痪。搞直流传动维修，这种核心接口板必须门清。
  • 产品型号：SDCS-DSL-4
  • 制造商：ABB
  • 产品类型：数字信号链路/接口模块
  • 所属系统：ABB DCS800 系列直流传动
  • 核心功能：内部总线通信、数字I/O处理、信号路由与隔离
  • 关键角色：主控制器与功率单元及外围设备的“通信官”和“接线员”
立即询价
分类：
  • 联系人：白荣
  • 电话/Phone：+86 18150087953
  • 邮箱/Email：sales@cxplcmro.com
  • QQ：340565517

描述

ABB SDCS-DSL-4 产品概述
在ABB DCS800这款现代化的全数字直流传动装置内部，其结构并非一块“巨无霸”板卡搞定所有，而是采用了高度模块化、功能分离的设计。ABB SDCS-DSL-4​ 在其中扮演的角色，可以精准地定义为整个传动柜的“数字背板总线管理器”和“外部信号集线器”。它不是负责核心算法运算的主CPU（那是AMC或SDCS-CON-2等控制单元的任务），而是确保主CPU的指令能够准确、快速、可靠地送达各个执行末端，并将现场状态完整收集回来的“高速公路系统”和“交通指挥中心”。
具体来说，SDCS-DSL-4​ 模块通常通过高速内部总线（可能是并行或串行总线）与主控制单元直接相连。它的一端是“系统侧”，与核心控制逻辑对接；另一端则扩展出多个“现场侧”接口，包括：
  1. 与功率部分接口：传递精确定时的晶闸管触发脉冲，并接收来自功率模块的状态和故障反馈。
  2. 数字量输入/输出接口：提供多路隔离的数字量输入通道（用于接收启动、停止、故障复位等命令及外部故障信号）和数字量输出通道（用于驱动继电器、指示驱动器状态、输出故障信号）。
  3. 与编码器/测速机接口模块的连接：作为通往速度反馈子系统的桥梁。
    它的核心价值在于信号路由、电气隔离和协议转换。它将主控制器的逻辑电平信号，转换为能够驱动光耦或脉冲变压器的强信号，以实现高低压之间的安全隔离；同时，它管理着这些信号的路径和时序。可以说，SDCS-DSL-4​ 是DCS800传动装置实现其模块化、可靠性和可维护性设计的关键一环，它将复杂的控制、功率、I/O系统清晰、可靠地连接在一起。
