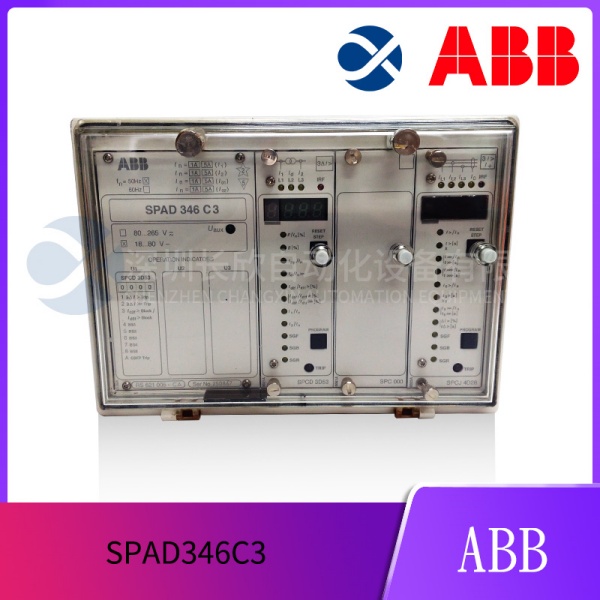

SPAD346C3 产品概述

兄弟，你想过没有，城市地下纵横交错的10kV电缆，如果中间某处被挖断了或者绝缘老化了，怎么能让停电影响的范围最小?靠的就是安装在每个开关站、环网柜里的，像 ABB SPAD346C3​ 这样的“智能裁判”——方向性线路保护继电器。在配电网，尤其是多电源供电的环网或双辐射网络中，光知道“电流大了”就跳闸是远远不够的，那会造成大面积无选择性停电。

它的核心智慧在于“方向性”这三个字。普通的过流保护只看电流大小，而 SPAD346C3​ 内部“睁着两只眼睛”：一只“眼”(电流互感器CT)看电流大小，另一只“眼”(电压互感器PT)看电压相位。通过比较电流和电压之间的相位角，它就能判断出故障电流是“从母线流向线路”(正方向，说明故障在线路上)，还是“从线路流向母线”(反方向，说明故障在母线或上级)。只有检测到故障电流超过定值​ 且方向为正​ 时，它才会对自己的断路器下令跳闸。这样一来，在一条串联的多级线路上，只有最靠近故障点的那个开关的 SPAD346C3​ 会同时满足“过流”和“正方向”两个条件而动作，上级的开关因为故障方向是反的(或者电流达不到其更高的动作值)而“按兵不动”，这就实现了完美的“选择性”。在现代化城市配网自动化改造和智能开关站建设中，SPAD346C3​ 这类装置的价值，在于它用不高的成本，实现了保护功能的升级和供电可靠性的质的飞跃。它不仅提供了基本的过流和灵敏的接地故障保护，其方向性功能更是解开复杂配电网保护配合难题的钥匙。同时，它的通信功能使得调度中心可以远程监视每条线路的运行状态、修改保护定值、接收故障报警和事件记录，把一个个分散的开关站变成了智能配电网中可观测、可控制的活跃节点。

SPAD346C3 技术规格

产品型号：SPAD346C3

制造商：ABB

产品系列：SPAD 300 系列数字保护继电器

产品类型：线路保护装置(带方向性过流及接地保护)

保护功能：

阶段式方向性过流保护：通常包括瞬时速断、定时限过流段，可独立设定方向控制。

阶段式接地故障保护：可基于零序电流或剩余电流，带方向性选项，非常灵敏。

负序过流保护：用于检测不对称故障。

过负荷报警。

测量功能：

三相电流、零序电流

三相/线电压(需接入PT)

频率、有功/无功功率(可选)

方向元件：采用正序电压极化，确保方向判断在故障条件下依然可靠。

输入信号：

电流输入：3相 + 零序，通常 5A 或 1A 额定值

电压输入：3相 + 零序(用于方向判断和测量)，通常 100V 或 110V/√3

通信接口：

标配：RS485 串行接口，支持 IEC 60870-5-103​ 等规约，用于接入变电站监控系统。

前面板：RS232 或红外接口，用于本地维护。

人机界面：

背光液晶显示屏

导航按键

LED 状态指示灯

事件记录：带时间戳的事件顺序记录

故障录波：可记录故障前后模拟量和数字量波形(取决于具体型号版本)

输出继电器：多组可编程输出继电器，用于跳闸、信号、遥控。

工作电源：宽范围，85-265 V AC/DC

安装方式：面板开孔式，符合标准柜门开孔尺寸

工作环境温度：-25 °C 至 +70 °C

符合标准：IEC 60255. IEC 61850(可能为可选)

主要特点和优势

这 ABB SPAD346C3​ 线路保护继电器，优势体现在“灵、准、通、稳”四个字上，是配网保护升级的优选方案。

灵敏可靠的方向性保护：其核心优势。方向性过流和接地保护功能，是解决多电源、环网、并联线路等复杂网络保护选择性的关键。采用正序电压极化，即使在不对称故障导致相电压崩溃时，方向判断依然准确可靠。这使得它既能快速切除故障，又能绝对避免非故障线路的误动，将停电范围缩到最小。

高精度的测量与灵敏的接地检测：除了保护，它还是一块高精度仪表，提供线路的实时电气参数。其接地保护对零序电流的检测灵敏度极高，能有效检测出高阻接地故障，这种故障电流小，但对人身和设备安全威胁大，普通过流保护可能检测不到。

标准的通信与规约支持：C3后缀通常意味着它支持通信。标配的RS485接口和IEC 60870-5-103规约，是国内变电站自动化系统最常用的配置之一，可以轻松接入各类后台监控或调度系统，实现“四遥”功能，为配网自动化打下基础。

坚固的硬件与强大的自诊断：工业级设计，宽温工作，适应从北方严寒到南方湿热的户外开关站环境。完善的硬件自检和软件看门狗，确保装置自身健康。前面板清晰的显示屏和LED灯，结合详细的事件记录，使得现场调试、巡视和故障分析非常直观方便。

灵活的配置与易用性：所有保护定值、时间、功能投退都可以通过前面板或电脑软件灵活设置。可编程的输出继电器使得它能适应不同的断路器操作机构(分励、永磁等)和信号系统需求。

Core Technical Advantages:

The ABB SPAD346C3​ is a versatile and intelligent feeder protection relay designed for medium-voltage distribution networks. Its defining strength is the integration of directional overcurrent and earth-fault protection, which is essential for achieving selective fault clearance in meshed, ring-main, or parallel feeder configurations. The relay ensures reliable directional discrimination even under asymmetrical fault conditions. It offers highly sensitive earth-fault detection for enhanced safety. Equipped with a standard RS485 interface supporting common protocols like IEC 60870-5-103. it enables seamless integration into substation automation systems for remote monitoring and control. Built for harsh environments, it provides accurate measurements, comprehensive self-diagnostics, and clear local indication. The SPAD346C3​ combines selective protection, communication readiness, and robust design to deliver a reliable and future-proof solution for improving the security and automation level of distribution networks.

应用领域

这 SPAD346C3​ 的应用，精准锁定在10kV(或6kV)电压等级的配电线路保护。

10kV馈线出线保护：安装在变电站10kV开关柜上，作为架空线或电缆出线的保护，这是其最主要的应用场景。

开闭所、环网柜进线/出线保护：在配电自动化环网柜中，为每段线路或每个负荷出线提供保护，并利用方向性实现环网故障定位和隔离。

母线分段/联络开关保护：用于母线分段断路器或联络断路器，实现备用电源自动投入功能。

工矿企业供电线路保护：保护从总降到各车间配电室的电缆线路。

分布式电源并网点保护：在光伏、风电等分布式电源的10kV并网点，提供带方向的过流保护，满足并网要求。

相关产品

ABB 电流互感器、电压互感器：为保护装置提供输入信号的“眼睛”。

ABB 操作箱、防跳继电器：与断路器操作机构配合，完成可靠的分合闸。

ABB 通信管理机/规约转换器：如RTU，用于将多台 SPAD346C3​ 接入更上层的以太网或调度主站。

ABB 调试软件：如DigiSI​ 或其他专用整定工具，用于在电脑上设置参数、读取录波。

同系列其他型号：如SPAD346C1(可能为基本型，无通信)，SPAD330C(距离保护)等。

西门子 7SJ系列​ 保护装置：是市场上的主要竞争对手，功能定位类似。

施耐德 Sepam 系列​ 保护装置：另一大主要竞品。
