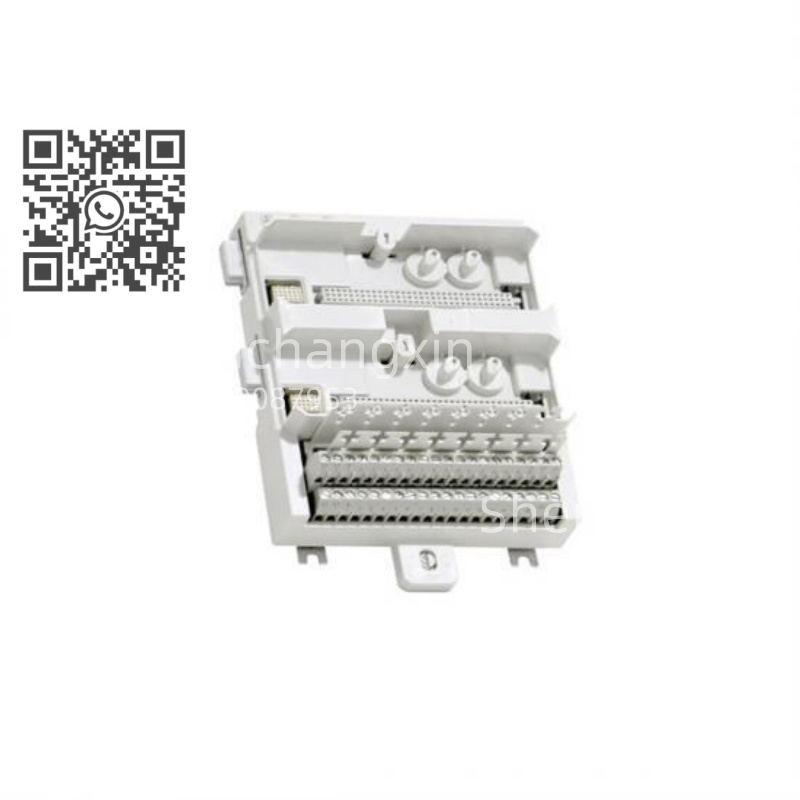

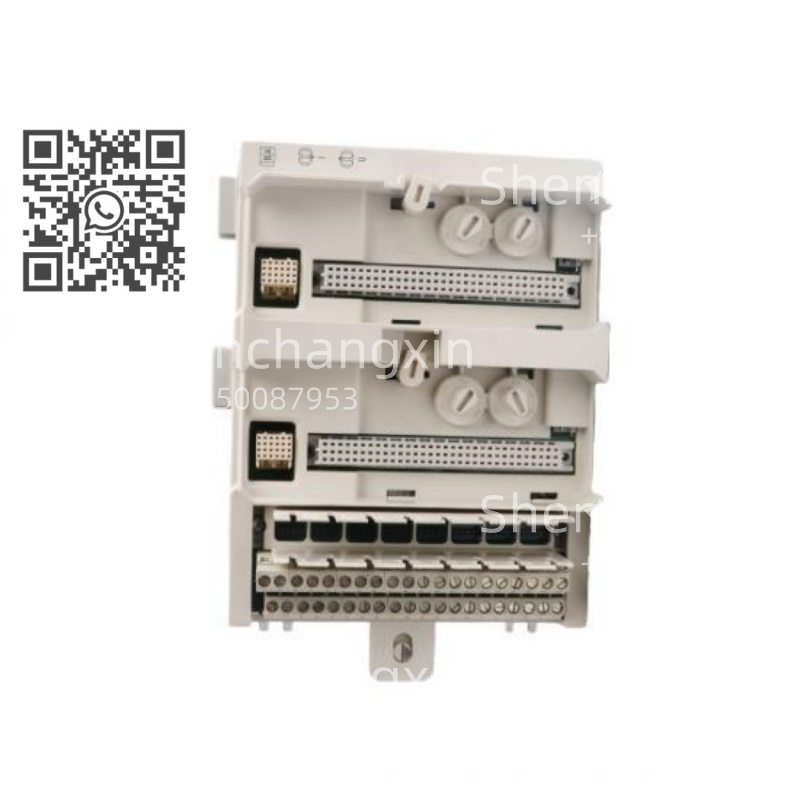

ABB TU845 | S800 I/O系统端子基座，带可插拔端子块（订货号 3BSE021447R1）

描述

产品概述

在大型自动化系统中，现场接线的可靠性往往比电子模块本身更易成为故障源头。ABB TU845(订货号 3BSE021447R1)正是为解决这一痛点而设计的S800 I/O系统核心机械接口。它并非简单的塑料底座，而是集成了可插拔弹簧式端子块、模块锁扣机构与信号背板连接器的精密工程组件。其核心价值在于实现“模块与现场接线物理分离”——当I/O模块故障时，工程师可在不断电、不拆线的情况下直接拔出模块更换，大幅缩短停机时间(MTTR < 2分钟)，这在连续生产的化工或电力场景中至关重要。

TU845 的设计体现了ABB对维护效率与安全性的极致追求。在炼油厂加氢装置中，数百个温度、压力、阀门信号通过TU845接入S800 I/O站。每个端子块采用弹簧压接技术(Push-in Cage Clamp)，相比传统螺钉端子，接线速度提升50%，且不受振动松脱影响。更关键的是，所有现场线缆永久固定在TU845上，I/O模块仅通过金手指与底座连接——这意味着即使在防爆区域进行模块更换，也无需动火作业或重新认证接线。此外，TU845支持通道级隔离与保险丝选配(通过附加端子块)，进一步提升系统安全性。

技术规格

产品名称：TU845

ABB订货号：3BSE021447R1

制造商：ABB

产品类型：S800 I/O系统端子基座(Base Unit with Terminal Block)

兼容I/O模块：

数字量输入：DI810. DI811

数字量输出：DO810. DO814

模拟量输入：AI810. AI820

模拟量输出：AO810. AO820

其他S800标准宽度模块(通常16通道)

安装方式：35 mm DIN导轨(符合IEC 60715)

接线方式：可插拔弹簧式端子块(Push-in Cage Clamp)

导线规格：0.14–2.5 mm²(AWG 24–14)

最大接线电压：300 VAC/VDC

防护等级：IP20(仅限安装于封闭控制柜内)

工作温度：–25°C 至 +70°C

特点：

支持I/O模块热插拔(需系统配置允许)

端子块可整体拔出，便于预接线

模块到位指示(机械卡扣+视觉窗口)

可选配熔断器端子块(如 TF845)用于DO保护

认证：CE, UL, CSA, cUL, RoHS

🔍 结构说明：

TU845 = 底座本体 + 集成端子块;

若需熔断器保护，需额外订购 TF845 熔断器端子适配器;

与 TB845(无端子基座)不同，TU845自带接线端子。

主要特点和优势

ABB TU845 的工程优势体现在其将“接线”从高风险操作转变为标准化流程：

免工具接线：弹簧端子支持直插导线，无需螺丝刀，提升安装效率;

维护零风险：更换I/O模块时无需触碰现场线路，避免误短路或断线;

高密度布局：紧凑设计支持每米DIN导轨安装20+通道;

全生命周期成本低：减少停机时间、降低接线错误率、延长系统寿命;

灵活扩展：可搭配屏蔽端子、测试端子、熔断器端子等附件。

在城市污水处理厂的曝气池控制柜中，TU845连接溶解氧变送器与DO控制阀。当AI810模块故障时，维护人员在不停风机的情况下完成更换，确保生物处理过程连续稳定。

典型应用场景：

电力(锅炉、汽机I/O站)

石油化工(反应器、蒸馏塔信号采集)

水务(泵站、加药系统)

矿山(输送带、破碎机电气回路)

老旧系统(INFI 90. MasterPiece)向800xA迁移的I/O接口升级

集成与使用注意事项

正确部署 TU845 需注意以下关键点：

模块匹配：

确认I/O模块为S800系列且物理尺寸匹配(通常16通道宽);

不适用于S900或Compact I/O模块。

接线规范：

导线剥线长度约8–10 mm;

使用带止挡的剥线钳，避免散股;

屏蔽线建议使用专用屏蔽端子(如TS845)并单点接地。

热插拔启用：

在Control Builder M中需为I/O站启用“Hot Swap”功能;

更换前建议通过800xA软件“Disable”模块。

熔断器保护（DO输出）：

对于DO810等晶体管输出模块，强烈建议加装TF845 + 快熔保险丝(如5×20mm, 2A);

防止现场短路损坏模块。

标识管理：

利用TU845顶部标签槽粘贴通道标识，提升可维护性。

生命周期与采购建议

ABB TU845 (3BSE021447R1) 目前处于现役主力（Active） 状态，作为S800 I/O系统的标准配置，仍在全球新项目与备件市场广泛使用。因其无源、无电子元件的特性，不存在技术淘汰风险，是长期投资的安全选择。

我们(深圳长欣)作为ABB授权合作伙伴，提供100%原装 ABB TU845 端子基座。所有库存均来自ABB原厂包装，每件均检查：

机械结构完整性(无裂纹、卡扣正常)

端子弹簧弹性与导通性

背板连接器无氧化、无损伤

我们提供12个月质保、现货交付，并可配套供应TF845熔断器端子、TS845屏蔽端子及预印标签。

As a trusted provider for ABB I/O infrastructure, we supply genuine ABB TU845 (3BSE021447R1) terminal base units with full OEM traceability. Though passive in function, this component is active in ensuring your field signals arrive reliably, your modules swap safely, and your system runs continuously—because in industrial automation, the smallest connection often carries the greatest consequence.
