UC86-8CH技术规格
产品型号：UC86-8CH
制造商：ABB
产品类型：高速计数模块(High-Speed Counter Board)
安装位置：插入ABB AC 800M控制器的扩展槽（如PM866AK01,PM867AK01等）
通道数量：8个完全独立的计数通道
计数器分辨率：32位
计数频率：
最高单通道：100 kHz(24V HTL/TTL)
多通道同时运行：总和≤400 kHz
输入信号类型：
24V HTL(工业电平)
5V TTL(需外部上拉)
差分信号(RS422，需外部转换器)
输入电压范围：10-30 VDC
输入电流：≤7 mA(HTL),≤2 mA(TTL)
计数模式：
自由运行(Free Running)：连续累加，从0到2^32-1循环。
门控计数(Gated Counting)：在外部门信号（Gate）有效期间计数。
预置计数(Preset Counting)：计数到预设值后产生中断或触发DO。
AB相正交解码(Quadrature Decoding)：支持1x,2x,4x解码，用于旋转编码器方向与位置测量。
单脉冲计数(Single Pulse Counting)：测量单次事件的脉冲数量。
功能特性：
每个通道独立可配置
硬件中断支持（计数溢出、达到预设值）
可编程滤波器（抑制干扰脉冲）
支持外部复位/预置信号
支持外部启动/停止信号
电气隔离：通道与控制器总线之间光电隔离（≥500 VAC）
接口：D-Sub 37针母头（提供所有8通道的I/O信号）
工作环境：
工作温度：0°C至+55°C
存储温度：-40°C至+85°C
相对湿度：5-95%RH(无冷凝)
污染等级：2
符合标准：IEC 61010-1,IEC 61326-3-1

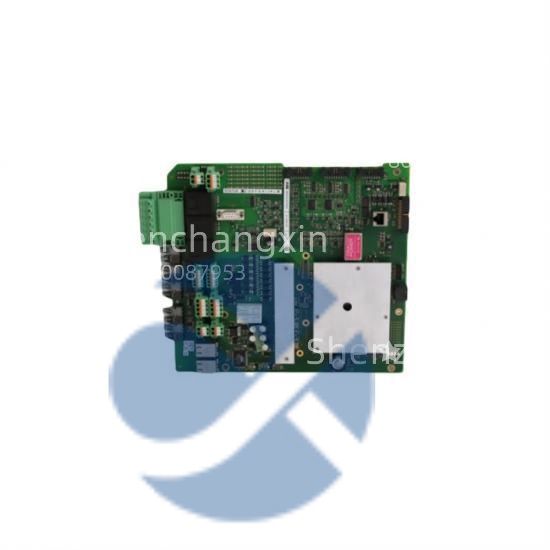

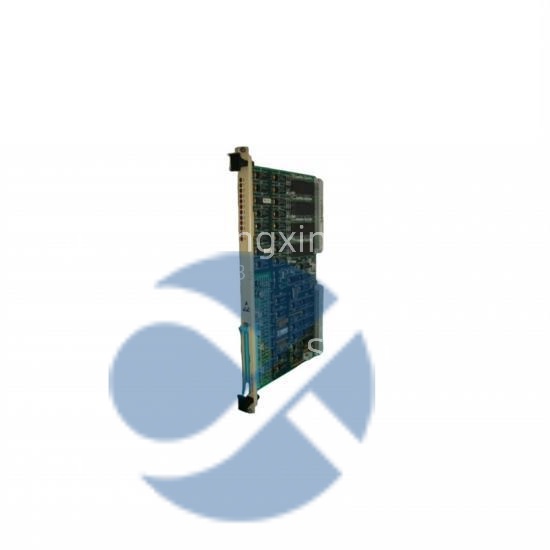

UC86-8CH产品概述
老哥们，今天聊的这个ABB UC86-8CH，它可不是普通的DI模块。它是插在ABB AC 800M控制器背板上的“高速特警”，专门负责处理那些普通DI模块“看不清、跟不上”的超快脉冲信号。
在工业现场，很多关键参数是通过脉冲来测量的：
旋转编码器：告诉你电机转了多少圈、转多快、往哪转。
涡轮流量计：液体或气体流过时，叶轮旋转产生脉冲，脉冲频率代表流量。
接近开关：高速计数产品数量（如瓶装线、包装机）。
这些信号的频率可能高达每秒几万甚至几十万次。普通的数字输入模块（DI），扫描周期在几毫秒级别，根本无法精确捕捉这种高速变化。这时，就需要ABB UC86-8CH上场了。
UC86-8CH的核心是8个独立的、硬件级的32位高速计数器。它们直接连接到扩展槽总线，拥有自己的时钟和逻辑电路，可以独立于CPU的扫描周期进行实时计数。这意味着，即使AC 800M的CPU正在处理其他任务，UC86-8CH也能以100kHz的速率（每10微秒一个脉冲）精确无误地记录每一个脉冲。
它最强大的功能之一是AB相正交解码。当连接一个标准的增量式旋转编码器（有A、B、Z三相输出）时，UC86-8CH不仅能计算脉冲总数（位置），还能根据A相和B相信号的相位差（超前或滞后）判断旋转方向。通过1x、2x、4x解码模式，还能将分辨率提高2倍或4倍，实现亚毫米级的精确定位。
除了计数，它还支持门控计数（比如只在某个阀门打开时才计流量）和预置计数（比如计满1000个产品就触发一个DO信号停机）。这些功能都由硬件实现，响应速度极快，不受PLC程序扫描周期影响。
在软件层面，通过ABB的Control Builder M工程软件，你可以轻松配置每个通道的模式、滤波器、预设值等参数。计数值和状态（如溢出、达到预设）可以作为标准变量在PLC程序中直接读取和使用。
主要特点和优势
这台ABB UC86-8CH，是AC 800M系统实现精密运动控制和高速数据采集的“王牌”。
首先是极高的计数性能。100kHz的单通道计数频率和32位分辨率，足以应对绝大多数高速测量需求。8个独立通道，可以同时监控多台电机、多个流量计，系统集成度高。
其次是丰富的计数模式。特别是AB相正交解码，是实现闭环位置控制（如伺服、变频器定位）的基础。门控和预置模式，让计数逻辑更灵活，无需在PLC程序中编写复杂的高速处理代码，减轻CPU负担。
再就是硬件级的实时性与可靠性。计数由专用硬件完成，不受PLC扫描周期影响，确保了测量的精确性和响应的及时性。光电隔离设计，有效阻断现场干扰，保证信号纯净。
还有无缝的系统集成。作为AC 800M的原生扩展板，它与控制器共享内存和时钟，通信延迟极低。在Control Builder M中配置简单直观，变量访问方便，与标准I/O模块的编程体验一致。
最后是强大的抗干扰能力。可编程数字滤波器能有效滤除现场常见的电噪声和接触抖动，防止误计数。支持外部复位和启动信号，便于与外部设备同步。
这种板卡，是那些对速度、位置、流量有高精度要求的应用（如高速包装、精密卷绕、连续称重、能源计量）的“核心传感器”。
The ABB UC86-8CH is a high-performance 8-channel counter board designed specifically for the ABB AC 800M controller platform.It provides eight independent 32-bit hardware counters capable of capturing pulse signals at frequencies up to 100 kHz per channel,making it ideal for precise measurement of speed,position,and flow from encoders,flow meters,and high-speed sensors.Key features include quadrature decoding(1x,2x,4x)for direction-sensitive position measurement,gated counting,preset counting with interrupts,and programmable filtering.With galvanic isolation and a 37-pin D-Sub interface,the UC86-8CH enables reliable,real-time data acquisition in demanding industrial automation applications such as high-speed packaging,web handling,and process metering,seamlessly integrating into the AC 800M control system via Control Builder M.
应用领域
这台ABB UC86-8CH，主要用在那些“速度要快、精度要高、数据要准”的复杂控制系统中。
高速包装与灌装线是其典型应用。在瓶装饮料、药品、化妆品的生产线上，它用于精确计数产品数量（通过高速接近开关），并监控灌装头的旋转速度和位置，确保灌装精度和同步。
材料处理与卷绕设备同样依赖它。在造纸、薄膜、金属箔的生产线中，它连接张力辊或导辊上的编码器，实时测量材料的线速度和长度，实现恒张力控制和精确定长裁切。
能源与公用事业领域也广泛使用。在电厂、水厂、燃气站，它连接涡轮流量计或罗茨流量计，精确计量水、蒸汽、天然气的瞬时流量和累积流量，用于贸易结算或能源管理。
离散制造业的精密机床、机器人，用它来监控主轴转速、进给轴位置，实现高精度的运动控制。
测试与测量设备，如发动机台架、电机测试台，需要高速采集转速、扭矩脉冲信号，UC86-8CH是理想的数据采集前端。
