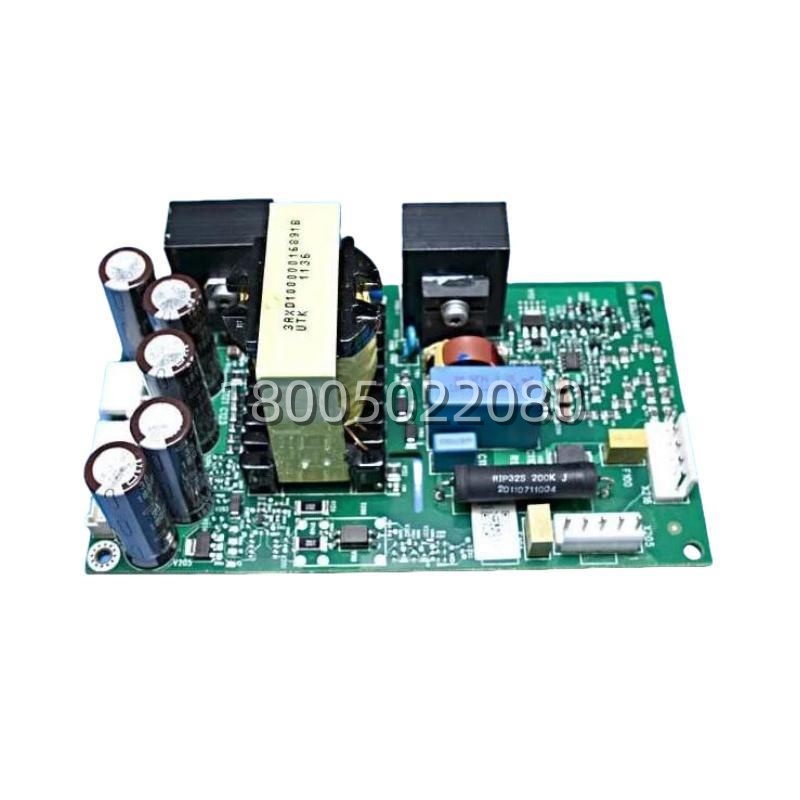

ABB ZPOW-591 功率驱动板解决方案
ABB ZPOW-591 功率驱动板解决方案 - 图片 2

ABB ZPOW-591 功率驱动板解决方案

ABB ZPOW-591：这是变频器里的“肌肉”和“力量源泉”——核心逆变器功率板！它不负责思考（那是CPU的活儿），但负责执行最“硬核”的任务：把直流母线上540-650V的“平静”高压直流电，通过内部精密的IGBT开关阵列，以每秒数千次的速度“斩波”，合成出完美三相正弦波交流电，直接驱动电机。它是电能转换的“最后执行者”，承载着最大的电流和电压应力，是决定变频器输出功率、效率和可靠性的“心脏级”功率模块。有它，变频器才有“劲”。
  • 功能定位：变频器核心逆变功率单元
  • 核心器件：高压IGBT模块、驱动电路
  • 输入电压：直流母线电压 (典型 540-650 VDC)
  • 输出电压：0-Uin 三相可变频变压交流
  • 开关频率：可调， 典型 2-16 kHz
  • 保护功能：IGBT短路、过流、过热保护
  • 冷却方式：强制风冷或散热板安装
  • 安装方式：板卡式， 安装于散热器上
立即询价
分类：
  • 联系人：白荣
  • 电话/Phone：+86 18150087953
  • 邮箱/Email：sales@cxplcmro.com
  • QQ：340565517

描述

ABB ZPOW-591 产品概述
在变频器的世界里，如果说控制板是“大脑”，那么ABB ZPOW-591​ 这类逆变器功率板就是绝对强悍的“四肢”和“心脏”。它是ABB中低功率段变频器（如ACS350， ACS550系列或类似机型）中最核心的功率变换部件，是真正实现“变频”功能的物理执行者。这块板子通常集成了整个变频器主回路的后半部分——逆变桥。
您可以将ABB ZPOW-591​ 理解为一个“超高速电子开关阵列”。它的前端接收来自整流和滤波后的平滑直流母线电压（通常约540-650VDC）。板上最核心的元件是绝缘栅双极型晶体管(IGBT)​ 模块，通常由六个IGBT组成一个三相全桥拓扑。控制板（CPU）发来的PWM（脉冲宽度调制）信号，经过板上的栅极驱动电路进行隔离、放大后，精确地控制这六个IGBT以极高的频率（如2kHz到16kHz）轮流导通和关断。通过这种高速开关，将直流电“切割”成一系列宽度可变的脉冲，再经过电机电感滤波后，在输出端（U, V, W）就合成出了频率和幅值均可调的三相正弦波交流电。ABB ZPOW-591​ 的价值在于其“高效能转换”和“可靠执行”。其内部布局、铜箔走线、驱动电路设计都经过优化，以最小化开关损耗和导通损耗，提升整机效率。同时，它集成了关键的IGBT保护电路，如退饱和检测、短路保护等，确保在极端情况下（如电机短路）能微秒级关断IGBT，保护这个最昂贵也最脆弱的功率器件。在无数风机、水泵、传送带的控制柜里，ZPOW-591​ 默默地以每秒数千次的频率开关，将电能精准、高效地转换为驱动世界的机械能。
