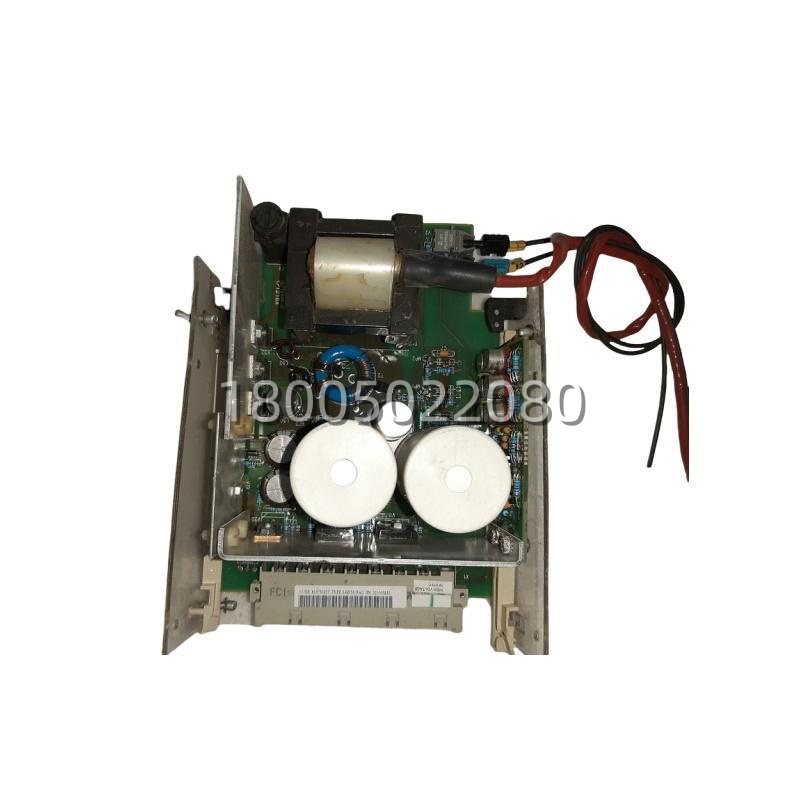

ABB SADT-41PAU电源板，是变频器内部名副其实的“动力心脏”和“能量分配中心”！它负责将直流母线（DC LINK）的高压直流电，通过高频开关技术，精准、稳定地转换为控制板、驱动板、风扇、继电器等所需的多种低压直流电源（如+24V、+15V、-15V、+5V）。这块板要是“罢工”，变频器轻则黑屏无显示，重则完全瘫痪。它是维修工程师工具箱里的“关键救星”。
输入电压：来自直流母线（典型值 500-700VDC）
输出电压：多路输出，如 +24V, ±15V, +5V
输出电流：各路不同，如 +24V/1A, +5V/2A
保护功能：通常具备过流、过压、短路保护
工作温度：-10°C 至 +70°C（板载元件周围）
立即询价
分类：
  • 联系人：白荣
  • 电话/Phone：+86 18150087953
  • 邮箱/Email：sales@cxplcmro.com
  • QQ：340565517

描述

ABB_SADT_41PAU_INVERTER_POWER_BOARD 产品概述
当你打开一台ABB ACS系列变频器的外壳，除了最显眼的电容和IGBT模块，那块布满了变压器、功率管、整流二极管和滤波电容的电路板，十有八九就是电源板。而ABB_SADT_41PAU_INVERTER_POWER_BOARD，正是这样一块承担着“能量转换与分配”核心使命的关键功能板卡。它通常被安装在变频器主回路电容组附近，通过排线或接插件与主控制板（RMIO系列等）、驱动板（IGBT门极驱动板）紧密相连。
这块ABB SADT-41PAU电源板的工作原理，本质是一个多路输出的工业级开关电源。它的“食物”是来自整流桥和直流母线电容的、高达几百伏的直流电（DC LINK）。其核心价值在于，通过精密的PWM控制芯片、高频变压器和反馈环路，将这个粗糙的“高压粗粮”，高效、稳定地“烹饪”成控制电路所需的“精细食材”：比如，+24V DC​ 给外部数字量输入、继电器、风扇供电；±15V DC​ 给模拟量电路、运放、电流检测的隔离电源供电；+5V DC​ 给微处理器、内存、逻辑芯片等数字核心供电。任何一路电压输出异常，都会导致对应的功能模块失效，进而引发变频器报警、无法启动甚至炸机。因此，ABB SADT-41PAU​ 电源板的健康状况，直接决定了变频器整个控制系统的“生命体征”是否平稳。
