ACS880功率模块核心：ZINT-512驱动板更换与调试指南
ACS880功率模块核心：ZINT-512驱动板更换与调试指南 - 图片 2

ACS880功率模块核心：ZINT-512驱动板更换与调试指南

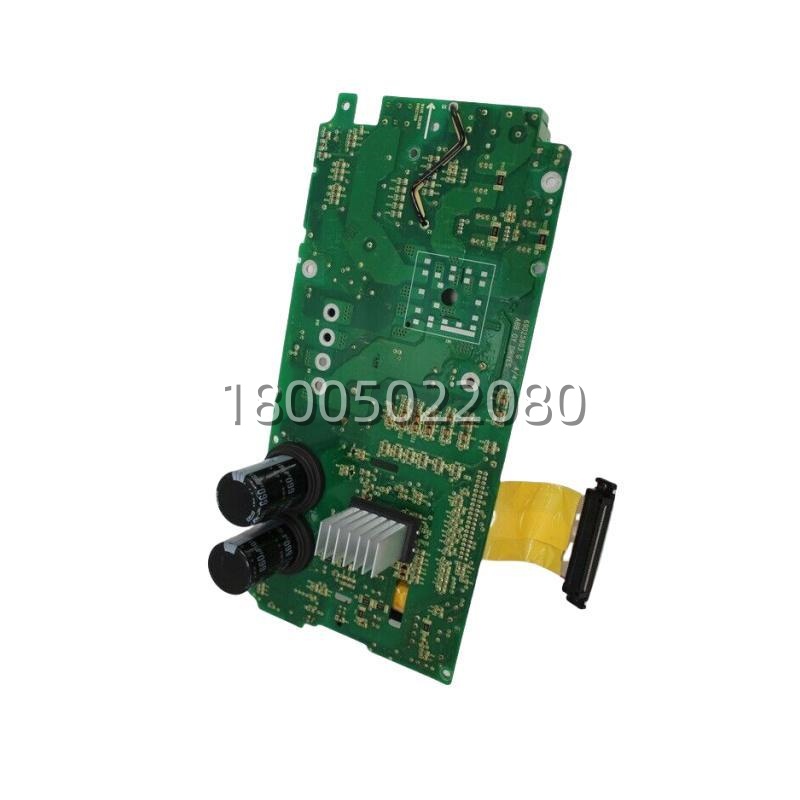

ABB ZINT-512 ACS880 Driver Board：这块板子，是ABB ACS880​ 中压变频器功率单元里的“金牌翻译官兼保镖”，专业名称叫门极驱动板。它的活儿就一个：把上层控制板发来的、代表控制逻辑的弱小PWM数字信号，进行隔离、放大、整形，变成能安全、可靠、快速驱动巨大IGBT功率管“开”和“关”的强驱动脉冲。它直接决定了IGBT能否高效、长寿地工作，更是防止“炸机”短路的第一道、也是最关键的硬件防线。这玩意儿要是“咳嗽”一下，轻则模块报警，重则“放烟花”。它是中压传动稳定运行的“命门”所在。
核心功能：
适用系列：ACS880 中压变频器 (如-07, -17, -37系列)
核心角色：IGBT门极驱动与保护
输入信号：来自控制板的低压PWM光信号（通常通过光纤）
输出驱动：驱动单个IGBT或IGBT桥臂的强电流脉冲
隔离方式：高压光纤输入 + 变压器/电容隔离输出
保护功能：退饱和检测、短路保护、有源钳位、欠压锁定
安装位置：紧贴IGBT模块，安装在功率单元内
立即询价
分类：
  • 联系人：白荣
  • 电话/Phone：+86 18150087953
  • 邮箱/Email：sales@cxplcmro.com
  • QQ：340565517

描述

ABB ZINT-512 ACS880 Driver Board 产品概述
在中压大功率变频传动的世界里，最精妙的矛盾在于如何用“绣花针”般的控制精度，去指挥“千斤顶”般的蛮横功率。ABB的 ACS880​ 系列，作为当前中压传动的标杆，完美地诠释了这一点。而实现这一转化的核心物理枢纽，就是这块 ABB ZINT-512 驱动板。它不进行复杂的算法运算，但它的工作质量，直接决定了算法能否被忠实、安全地执行。
您可以把整个功率单元想象成一个“黑匣子”，输入是直流电和控制指令，输出是变压变频的交流电。ZINT-512驱动板，就是这个黑匣子里的“信号与能量的转换执行官”。它位于控制板（如NDIO板、NSPA板）和IGBT功率模块之间。控制板计算出精确的PWM（脉宽调制）波形，但那是毫安级的、低压的数字信号，根本无法驱动需要安培级驱动电流、承受数千伏电压的IGBT。ZINT-512​ 板的任务就是接手这个信号。首先，它通过光纤接收来自控制侧的PWM指令，这实现了控制侧（干净、低压）和功率侧（肮脏、高压）的完美电气隔离，是安全的第一道屏障。然后，板上的专用驱动芯片将这个光信号转换为电信号，并经过多级放大，生成具有足够电流能力（开通时提供正电压/电流，关断时提供负电压）的驱动脉冲，直接施加到IGBT的栅极（G）和发射极（E）上。IGBT的开关速度、开关损耗、甚至寿命，都取决于这个驱动脉冲的质量——是否陡峭、是否干净、是否有足够的驱动能力。更关键的是，ZINT-512​ 板还集成了IGBT的“贴身保镖”功能——退饱和检测。当IGBT发生短路时，其集电极电压会异常升高，板上的检测电路能在微秒内感知，并立即执行“软关断”，在保护IGBT不被烧毁的同时，也向上级报出精确故障。因此，ABB ZINT-512驱动板​ 是衔接智能控制与暴力功率的、集“精密翻译、强力执行、贴身保护”于一身的核心接口单元，是中压变频器实现高效率、高可靠性、高功率密度的关键技术所在。
