技术规格
产品型号：NW-BM85-0000/BM85-0000
制造商：AEG Modicon（现属施耐德电气Schneider Electric）
产品类型：通信处理器/网关模块
所属系列：Modicon 110/210/310/410系列PLC系统
安装方式：标准DIN导轨安装（35mm）
供电电压：24 VDC(18–32 VDC)
功耗：约10 W
通信接口：
Modbus Plus(MB+)：1个BNC接口（同轴电缆），支持1 Mbps，最多32个节点
Modbus RTU：4个独立的RS485串口（DB9或端子排）
波特率：300,600,1200,2400,4800,9600,19200 bps
每个串口可连接最多32个Modbus从站设备
数据交换能力：可在MB+网络与各RTU串口之间双向映射寄存器数据
工作模式：可配置为MB+主站、从站或路由器
配置方式：通过专用软件（如Modbus Plus Configuration Utility）或DIP开关
LED指示灯：PWR（电源）、RUN（运行）、ERR（故障）、COMM（各端口通信）
存储温度：-25°C至+70°C
工作温度：0°C至+60°C
防护等级：IP20（控制柜内安装）
配套软件：Modbus Plus Configuration Utility,ProWorx 32（部分功能）
编程设备：可通过TSX PCX 1031连接配置
产品概述
说白了，AEG Modicon NW-BM85-0000就是AEG老式PLC系统中，连接Modbus Plus主干网与多个Modbus RTU子网的“万能网关”。这玩意儿是90年代到2000年初的“聪明设计”——用高速的Modbus Plus(MB+)作为主干网络连接主PLC和HMI，再用BM85这个“摆渡船”，把数据分发到各个RS485串口，去读取变频器、智能仪表、第三方设备的数据。

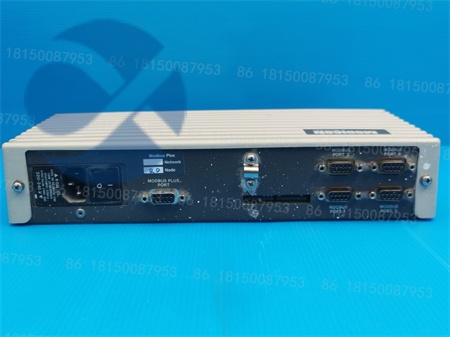

AEG BM85-0000一头插在Modbus Plus总线上（通过BNC同轴电缆），另一头有4个独立的RS485串口，每个串口可以挂接一串Modbus RTU设备（如丹佛斯变频器、E+H流量计、西门子S7-200）。它内部可以配置数据映射表，比如：
把MB+网络上主PLC的M100寄存器，映射到串口1的变频器频率设定值
把串口2的流量计瞬时流量，读取后放到MB+网络的D500寄存器，供HMI显示
这样，主PLC只需和BM85通信，就能间接获取所有串口设备的数据，大大简化了编程和网络结构。
这模块独立运行，无需编程，通过专用软件或DIP开关配置。LED灯清清楚楚：绿灯RUN是“活着”，红灯ERR是“挂了”，黄灯COMM闪是“通信中”，一眼就能判断状态。
现在这系列早已停产，被Unity Platform和以太网取代，但全国还有大量老系统在用，AEG NW-BM85-0000就是“通信命脉”——坏了买不到，整个网络就“断联”。
The AEG Modicon NW-BM85-0000 is a standalone communication processor that bridges Modbus Plus(MB+)networks with multiple Modbus RTU serial devices.Designed for legacy AEG Modicon systems,it features one MB+port and four RS485 serial ports,enabling seamless data exchange between a central PLC and distributed field devices such as drives,meters,and third-party controllers.With DIN-rail mounting and robust configuration tools,it remains a critical spare part for maintaining connectivity in aging industrial automation systems in water treatment,power,and process industries.
应用领域
这模块用在哪？我给你数几个“网络枢纽”场景。
在大型水厂，AEG NW-BM85-0000常被用作“数据汇聚点”。主控室的Modicon 110 PLC通过MB+总线连接它，它再通过4个串口，分别读取：
加药间的PH计、浊度仪（串口1）
送水泵房的丹佛斯变频器（串口2）
出厂水的电磁流量计（串口3）
备用发电机的智能控制器（串口4）所有数据汇总后，通过MB+传给HMI，实现全厂监控。
在老式电厂，它连接着DCS系统和辅机控制柜内的多台智能马达控制器（MCC），实现状态上传和控制指令下发。
在化工厂，它作为Modbus Plus网络与第三方安全系统、实验室设备的通信桥梁。
还有造纸厂、老旧生产线……只要是90年代用AEG Modicon系统的，AEG NW-BM85-0000就可能还在柜子里“默默传数”。它不新潮，但够用、耐用、好配。
选型指南/购买建议
你要换这块板，得注意几个坑。
第一，确认网络类型。它只用于有Modbus Plus主干网的系统。如果现场只有RS485，那用它就大材小用。
第二，配置备份。BM85的配置（数据映射表）存在内部存储器中，更换时必须先备份配置！否则新模块需要重新配置，耗时耗力。
第三，MB+终端电阻。MB+总线两端需要120Ω终端电阻，确保通信质量。
第四，备件库存。这模块早已停产，市场上全是库存新件或翻新件。建议早点备货，别等坏了再找。
客户案例分享/成功应用解析
去年，华东一座老自来水厂的SCADA系统突然收不到变频器数据。查了半天，发现是AEG NW-BM85-0000的串口2 COMM灯不闪。现场没有配置备份，我们紧急提供了一块预配置的库存件，换上后系统立即恢复。客户说：“这模块用了18年，从来没想过它会坏，幸好你们有备件还有配置。”这就是关键备件的价值——平时看不见，一出事就是“卡脖子”。
相关产品
AEG 110 CPU 612 040：典型MB+主站PLC
AEG TSX MBP 100：MB+通信模块（用于其他PLC）
Schneider Magelis HMIGXO500：MB+网络HMI
AEG TSX PCX 1031：编程/配置电缆
Modbus Plus Configuration Utility：专用配置软件
Belden 9841电缆：标准MB+同轴电缆
120Ω终端电阻：MB+总线必需
AEG AS-BDAP-2080：另一类通信网关（AS-i方向）
施耐德Unity Pro：编程软件（用于主PLC）
USB转RS485适配器：用于连接串口设备调试
安装与维护
安装前准备:换AEG NW-BM85-0000之前，必须先备份配置！使用TSX PCX 1031和配置软件连接模块，导出配置文件。断电后，拆下旧模块，插入新模块。接好MB+同轴电缆和4个RS485串口线。上电后，用配置软件导入备份文件，重启模块。
维护建议:建议每半年检查一次。看LED灯是否正常，MB+接头是否松动，串口线是否破损。定期用配置软件检查通信状态。
