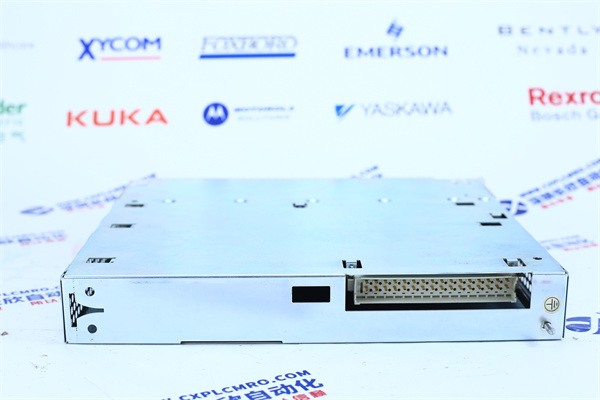

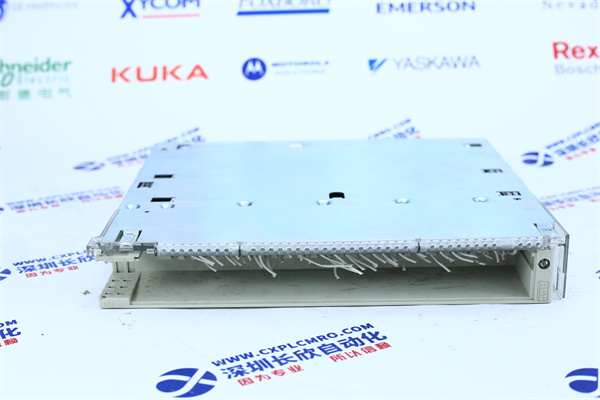

AI610 工业测量模块

描述

产品详细说明

ABB AI610技术规格：

产品型号：ABB AI610

制造商：ABB

产品类型：模拟量输入模块

通道数量：8路差分输入

分辨率：16位

采样率：10次/秒（所有通道）

测量精度：±0.1%（满量程）

输入信号：电压：0-10V，±10V；电流：0-20mA，4-20mA；电阻：0-400Ω

输入阻抗：电压：>1MΩ；电流：250Ω

共模抑制：>120dB

常模抑制：>60dB

隔离电压：1500V AC

电源电压：24V DC via背板

功耗：2.5W（最大）

工作温度：0°C至+60°C

存储温度：-40°C至+85°C

连接方式：可插拔端子块

安装方式：DIN导轨

重量：0.2kg

认证标准：CE，cULus，UL

产品概述

说到工业现场的信号采集，这块ABB AI610模拟量输入模块可是个”老江湖”。作为ABB AC500 PLC系统的重要组成，它专门负责把现场传感器的模拟信号转换成数字量。在需要精确监测温度、压力、流量的场合，AI610就像个”不知疲倦的测量员”，实时采集着各种过程参数，为控制系统提供准确的决策依据。

这款ABB AI610最让人放心的是它的”测量准头”。16位的高分辨率，精度达到±0.1%，比普通模块高出一个数量级。8个差分输入通道，每个都能独立配置成电压、电流或电阻输入，灵活性强。我在一个化反应装置上用了16块AI610，温度测量误差不超过0.5℃，压力测量稳定在±0.1%以内，DCS操作员说现在控制起来心里特别有底。

主要特点和优势

ABB AI610的测量精度确实出色。采用Σ-ΔADC转换技术，噪声低、线性度好。每个通道都有可编程的滤波器，能根据现场干扰情况调整滤波强度。这种设计在电机多的场合特别实用，能有效抑制变频器干扰。

安全隔离方面ABB AI610考虑得很周全。通道间和系统侧都有1500V的电气隔离，一个传感器漏电不会影响整个系统。共模抑制比高达120dB，地电位差再大也不怕。这些特性在大型工厂特别重要，因为不同设备接地电位可能差好几伏。

安装维护的便利性也值得称道。可插拔的端子块设计，接线不用拧螺丝，一压一插就完事。每个通道都有LED状态指示，哪路信号有问题一目了然。有次现场PT100断线，老远看到红灯亮，过去一查果然是导线被老鼠咬断了。

The ABB AI610 analog input module delivers high-precision signal acquisition for industrial applications.With 8 differentially isolated channels and 16-bit resolution,it ensures accurate measurement of various process variables.The module’s robust design and advanced filtering provide reliable performance in demanding industrial environments.

应用领域

在化工行业，ABB AI610负责反应釜的温度压力监控。一个反应釜用了32个测点，AI610的8通道设计刚好满足需求。最关键是精度够用，温度控制精度达到±1℃，产品转化率提升3%。设备主任说，现在批与批之间的重复性好多了。

水处理厂用ABB AI610监测管网压力和水质参数。模块的IP20防护在泵房环境足够用，而且抗干扰能力强，变频器启停不影响测量值。最实用的是它的断线检测功能，传感器线断了马上报警，避免误操作。

选型指南

选ABB AI610要先明确测量需求，热电偶和热电阻的接线方式不同。现场干扰大的要选带滤波的版本，采样率可以调低些。环境温度超过60℃要降额使用，精度会受影响。

常见问题解答

问：AI610测量值跳动大怎么办？

答：先检查接线是否松动，再调整滤波时间。现场有变频器的话，信号线要用屏蔽双绞线。

问：通道显示超量程怎么处理？

答：先量传感器输出是否正常，再查模块量程设置。都正常的话可能是模块坏了。

客户案例分享

某钢铁厂加热炉改造，原来温度测量不准导致能耗高。换上ABB AI610后，炉温控制精度从±5℃提高到±2℃，煤气消耗降低8%，一年省了300多万。设备科长说，这投资半年就收回来了。
