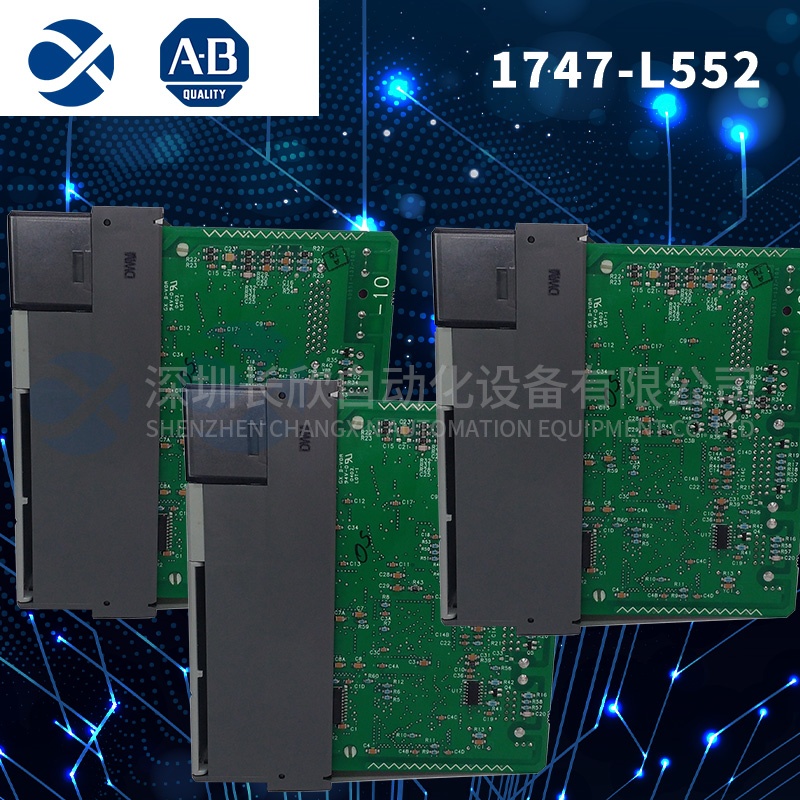

Allen-Bradley 1747-L552处理器模块深度解析，SLC 5/05系列核心控制器

描述

1747-L552 产品概述

聊起罗克韦尔自动化(A-B)的中小型PLC(可编程逻辑控制器)，SLC 500系列绝对是个绕不开的传奇。而Allen-Bradley 1747-L552.正是这个传奇家族中“SLC 5/05”系列的核心成员，一颗曾驱动了无数生产线、包装机和物料处理系统的“强劲心脏”。简单说，它就是一台集成了处理器、内存和通信接口的完整控制器模块，直接插在SLC 500的机架上发号施令。

它的核心价值在于“承上启下”和“网络化”。在它之前，SLC处理器多用的是串行通信。1747-L552的一大飞跃就是内置了一个10BASE-T以太网端口，这让它能够轻松地融入基于TCP/IP的网络，与上位机(HMI/SCADA)、其他PLC甚至企业级系统交换数据，是早期工业以太网普及的重要推手之一。同时，它保留了经典的RS-232串口，支持DF1或DH-485协议，兼容已有的老设备网络。因此，Allen-Bradley 1747-L552在当年不仅是新项目的优选，更是众多传统系统进行网络化改造和功能升级的桥梁，以其稳定的性能和强大的连接性，在自动化系统中扮演着指挥中枢的关键角色。

1747-L552 技术规格

产品型号：1747-L552

制造商：Allen-Bradley (罗克韦尔自动化 Rockwell Automation)

产品类型：SLC 500系列可编程逻辑控制器处理器模块

处理器类型：32位

内存类型：闪存 (FLASH) 用于永久存储程序，无需备用电池

用户内存容量：64K 字

I/O 容量：最大4096点 (离散量与模拟量混合)

典型扫描时间：7.8 毫秒/千条布尔指令

通信端口：

端口0：10BASE-T 以太网 (RJ45)

端口1：RS-232 串行口 (8针 mini-DIN)，可配置为 DF1 全双工或 DH-485

内置协议：EtherNet/IP、CIP、DF1、DH-485

工作温度：0°C 至 60°C

相对湿度：5% 至 95% (无冷凝)

安装：SLC 500 机架，占用单个槽位

主要特点和优势

这Allen-Bradley 1747-L552的优势，是经过了时间和无数现场考验的。首先，它的可靠性是出了名的“皮实”。硬件设计扎实，能适应典型的工业环境，从振动到电气噪音，稳定性很高。它使用闪存存储程序，这意味着即使完全断电，程序也丢不了，省去了定期更换记忆电池的麻烦和维护成本，这是相对于早期型号一个非常实在的改进。

其次，双通信端口的配置提供了巨大的灵活性。那个10BASE-T以太网口是它的王牌。通过标准的EtherNet/IP协议，它能轻松集成到现代的管控一体化网络里，数据上传下传非常方便，为工厂的信息化打下了基础。而那个RS-232串口也没闲着，既能用于连接老式的操作面板、条形码阅读器，也能组建成DH-485网络，连接多台SLC或MicroLogix控制器，这种对新旧协议的同时支持，让系统扩展和改造变得游刃有余。

再者，它的编程和维护体验非常友好。使用罗克韦尔经典的RSLogix 500软件进行编程，梯形图逻辑清晰直观，在线监控、强制、诊断功能都很强大。对于广大熟悉A-B体系的工程师来说，上手快，解决问题效率高。其高达4096点的I/O处理能力，足以应对绝大多数中小型复杂机械控制和过程控制应用，从简单的联锁到复杂的PID调节都能搞定。总结来说，1747-L552就像一个经验丰富、值得信赖的老兵，它可能不是最快最新的，但它提供的稳定性、连通性和成熟的生态系统支持，使得它在许多需要长期稳定运行、不宜频繁改造的场合，依然是极具价值的选择。

The Allen-Bradley 1747-L552 SLC 5/05 processor is a robust and proven workhorse in industrial automation. Its standout feature is the integrated 10BASE-T Ethernet port, which provided a strategic bridge to modern industrial networks using EtherNet/IP protocol, enabling seamless data exchange with HMIs, SCADA systems, and other controllers. This made it a cornerstone for early Industry 3.0 connectivity initiatives.

Built for durability, it operates reliably across a standard industrial temperature range. A significant maintenance benefit is its non-volatile Flash memory, which eliminates program loss upon power failure and removes the need for battery replacement. The additional RS-232 serial port offers backward compatibility, supporting legacy DH-485 networks or point-to-point DF1 connections. Programmed with the industry-standard RSLogix 500 software, it offers a stable and familiar development environment. With a substantial I/O capacity of up to 4096 points, the 1747-L552 delivers a dependable control solution for a wide array of mid-sized applications, prized for its blend of connectivity, robustness, and ease of use.

应用领域

Allen-Bradley 1747-L552作为一款通用性极强的中型控制器，其应用足迹遍布几乎所有的离散制造和部分过程控制行业。在汽车制造与零部件行业，它常被用于控制装配线、焊接工作站、喷涂机器人外围设备以及物料输送系统，其可靠的顺序控制和网络通信能力非常适合产线节拍管理。

在食品饮料与包装领域，它是灌装机、贴标机、包装机、码垛机的控制核心。其稳定的逻辑处理能力能精确协调气动、电动执行机构，而以太网功能便于连接称重仪表、视觉系统并将生产数据汇总到监控中心。在物料搬运与仓储自动化中，控制堆垛机、分拣机、输送带网络更是它的强项，强大的I/O处理能力可以管理大量的传感器和电机驱动器。

此外，在水处理、楼宇自动化等场合，1747-L552也能胜任多泵控制、过程批处理、环境监控等任务。它的经典之处在于，许多十多年前甚至更早部署的系统，至今仍在稳定运行。因此，当前1747-L552最大的应用场景其实是“维持现有系统的稳定运行”和“对旧系统进行智能化改造”。作为备件，它保障了无数生产线的连续性;作为改造项目的核心，它能让老系统焕发新生，接入现代管理网络。
