Allen-Bradley 1756-EN2T 以太网模块：ControlLogix系统通信核心利器

描述

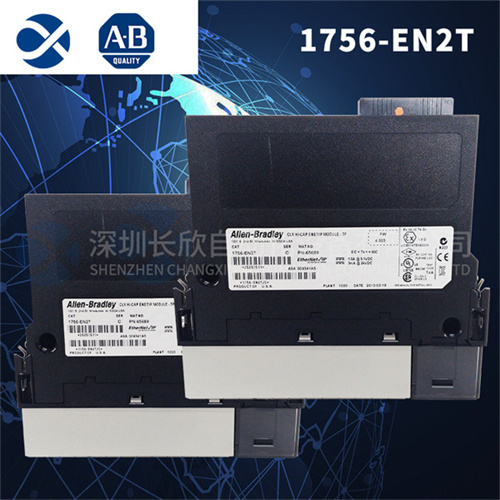

1756-EN2T 产品概述

在咱们工控圈子里混，要是没摸过罗克韦尔(Rockwell Automation)的活儿，那都不好意思说自己是老法师。今天咱聊的这款 1756-EN2T，绝对是ControlLogix平台上的明星产品。这可不是普通的网卡，它是专门给那些需要高吞吐量、低延迟的自动化系统准备的“咽喉要道”。作为Allen-Bradley家族的一员，1756-EN2T 稳稳地坐在ControlLogix机箱的背板上，把原本封闭的控制器世界和开放的工业以太网彻底打通。

你想想，现在的工厂，上头要MES系统看数据，下头要变频器、伺服驱动器听指挥，中间还得连着HMI触摸屏让人操作，全靠啥?就靠这 1756-EN2T 在那儿顶着。它支持EtherNet/IP协议，这可是工业界的“普通话”，谁都能听懂。不管是搞生产数据采集，还是做远程维护，1756-EN2T 都能把活儿干得漂漂亮亮。它不仅仅是个连接器，更是个智能路由器，能帮你把不同网段的数据梳理得井井有条，让信息流跑得比产线上的传送带还快。有了它，你的控制系统才算真正有了“互联网思维”。

1756-EN2T 技术规格

产品型号：1756-EN2T

制造商：Rockwell Automation (Allen-Bradley)

产品类型：ControlLogix EtherNet/IP Communication Module

通信协议：EtherNet/IP, CIP, TCP/IP

端口类型：2个 10/100 Mbps 自适应 RJ45

最大CIP连接数：128

背板电流消耗 (5V DC)：典型值 1.02 A

功耗：典型值 5.1 W

工作温度范围：0°C 至 60°C (32°F 至 140°F)

存储温度范围：-40°C 至 85°C (-40°F 至 185°F)

相对湿度：5% 至 95% (无冷凝)

隔离电压：30V 连续

认证：UL, CSA, CE, C-Tick

主要特点和优势

说到 1756-EN2T 的好处，那真是三天三夜也唠不完，但咱挑最核心的几点给你盘盘道。首先，这玩意儿最大的亮点就是那个内置的双端口交换机设计。这意味着啥?意味着你不用再额外买个小交换机就能把两根网线直接怼上去，搞个线型拓扑(Line Topology)，省空间又省成本。对于那种柜子里空间寸土寸金的场合，1756-EN2T 简直就是救星。而且，这两个端口还能做网络分段，把办公网和控制网物理隔离开，安全性直接拉满。

再一个，就是它的连接能力。支持高达128个CIP连接，这在同级别的产品里绝对算是“大力士”了。你可以想象一下，一台PLC通过 1756-EN2T 同时跟几十个变频器(Variable Frequency Drive, VFD)、好几个远程I/O站(Remote I/O)、还有上位机监控系统(Supervisory Control and Data Acquisition, SCADA)保持实时通信，数据照样跑得飞起，不卡顿不掉线。这种高并发处理能力，靠的就是它强大的处理器和优化的固件算法。

还有不得不提的兼容性。作为ControlLogix系统的一部分，1756-EN2T 跟自家的RSLogix 5000(现在叫Studio 5000)软件那是天生一对。组态的时候，拖拖拽拽就完事了，不用写复杂的底层代码。它支持产生式标签(Produced Tags)和消费式标签(Consumed Tags)，让控制器之间的数据共享变得像搭积木一样简单。再加上它对标准以太网设备的支持，无论是打印机、摄像头还是第三方网关，只要遵循TCP/IP协议，都能跟它握手言欢。

最后，这模块的稳定性也是出了名的。工业现场那环境，电磁干扰(Electromagnetic Interference, EMI)大、温度变化剧烈，普通设备早歇菜了，但 1756-EN2T 能在0到60度的环境下全天候运行，抗干扰能力一流。它的设计初衷就是为了在严苛的制造环境中长期服役，减少非计划停机时间(Unplanned Downtime)，让你的生产线稳如泰山。
