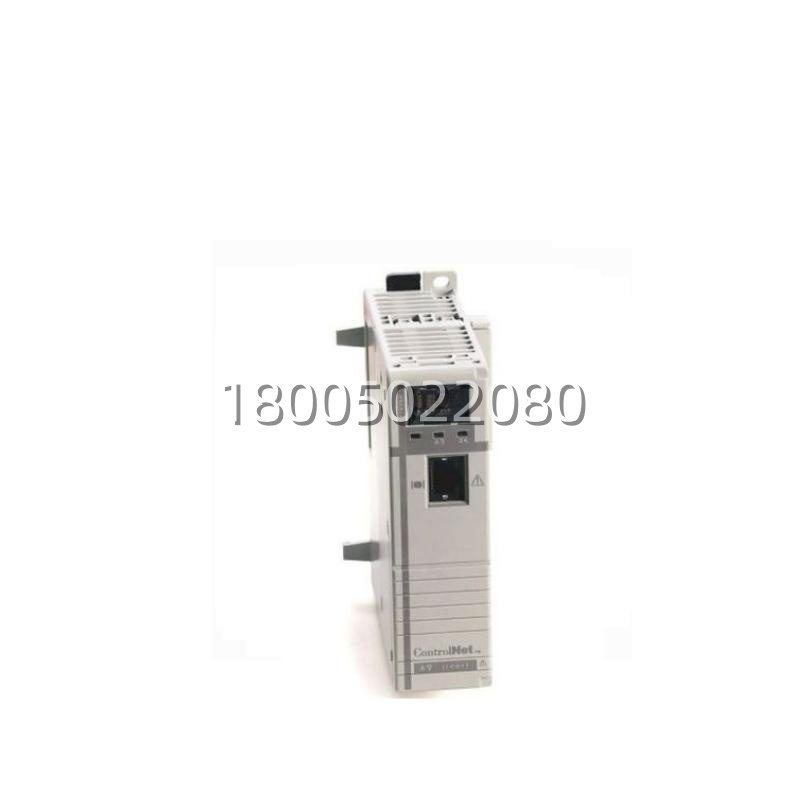

Allen-Bradley 1768-M04SE 伺服模块

描述

关键技术规格 | Key Technical Specifications

产品深度介绍 | Product Introduction

如果你在 2010 年前后做一台四轴以下的紧凑型设备——比如小型分拣机器人、定位台、或者旋转贴标机——并且想用罗克韦尔全家桶，那 1768-M04SE 大概率是方案清单里的核心。它不是一个独立的运动控制器，而是 CompactLogix L4x 控制器的“运动协处理器”。简单说，L4x 的大脑负责逻辑，M04SE 这块卡则专门负责向伺服驱动器发精准的运动指令。

它的物理形态就是一块插在 1768 机架上的卡，背面伸出两个光纤口。这两个口，一个进一个出，用来串起一个 SERCOS 光纤环网，最多能挂四个支持 SERCOS 的伺服驱动器。这种架构下，运动控制的所有“硬实时”计算（位置环、速度环前馈）都在这个模块里完成，通过确定性的 SERCOS 网络以固定周期（通常是 1-4 ms）发送给驱动器，保证了控制的同步性和精度。对设备制造商来说，好处是省掉了一个独立的运动控制器，简化了系统。

系统架构与市场定位

1768-M04SE 是罗克韦尔“集成架构”理念在紧凑型控制器领域的典型体现。它旨在将逻辑控制与中等性能的多轴运动控制整合在同一个 CompactLogix 平台上，为目标市场（OEM 设备制造商，特别是 1-4 轴标准设备）提供一种成本优化、尺寸紧凑且编程统一的解决方案。与需要额外独立运动控制器（如 Kinetix 6000 控制器）的方案相比，它通过共享 CPU 和背板，降低了硬件成本和机柜空间占用。

技术实现与性能边界

其核心是内置的 SERCOS I 代主站。SERCOS 是一种专为运动控制设计的实时通信协议，采用光纤环网，具有高抗干扰性和精确的同步时钟。M04SE 模块通过此网络，周期性地向从站（伺服驱动器）发送位置/速度指令，并接收实际位置和状态。其性能受几个关键因素制约：

1. SERCOS 周期：可配置，常见为 1, 2, 4 ms。周期越短，控制响应越快，但对网络负载和驱动器性能要求越高。
2. 控制器性能：运动规划和解算由 1768-L4x 控制器 CPU 和 M04SE 模块共同承担。复杂的多轴插补（如直线/圆弧）会占用较多 CPU 资源，可能影响逻辑扫描周期。
3. 轴数限制：硬性限制为 4 轴。对于需要 5 轴或更复杂协调运动的设备，此方案不适用，需升级至基于 1756 或 1769 平台的多轴独立控制器。

优势、局限与适用性分析

核心优势:

1. 集成化与低成本：在单控制器平台上实现逻辑与运动控制，减少了硬件种类、接线和总体成本。
2. 编程统一：在 RSLogix/Studio 5000 单一软件中完成逻辑和运动控制编程，使用熟悉的梯图和运动指令块（如 MAJ, MAM），降低了开发和培训成本。
3. 确定性控制：SERCOS 网络提供硬实时通信，保证了多轴间的精确同步，适用于需要电子齿轮、凸轮等功能的场合。
4. 紧凑尺寸：适合空间受限的 OEM 设备控制柜。
