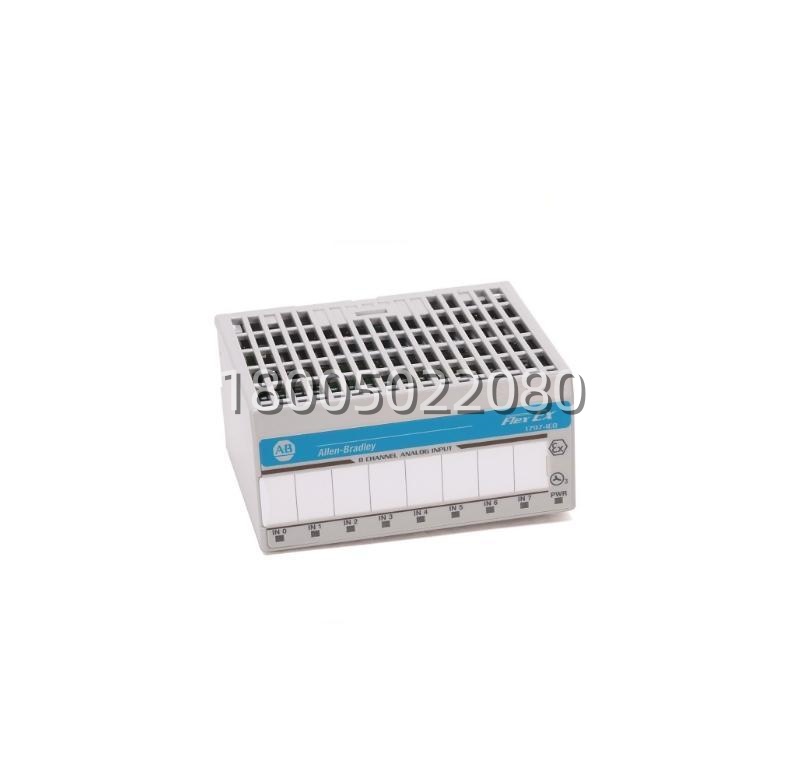

Allen-Bradley 1797-IRT8 | Flex Ex 8点热电偶

描述

产品深度介绍（Product Introduction）

在化工或油气平台的 Zone 1/Div 2 危险区域，普通温度模块无法直接部署，1797-IRT8 就是专为这种本安（IS）信号采集场景设计的 Flex Ex 系列前端。它安装在安全区域的 Ex 隔离栅或专用机柜内，通过安全栅与现场的本安型热电偶或 RTD 传感器连接，既能拿到精确的温度数据，又隔离了能量，防止引燃危险气体。说白了，它是连接现场热感和上层 ControlLogix 或 Flex 控制器之间的安全桥梁。

每块 1797-IRT8 提供 8 个可独立配置的输入通道，支持 mV、RTD 及热电偶类型，16 位的分辨率搭配可选的数字滤波器，能有效压制现场布线引入的工频噪声。模块建立时间最快 8 ms，对于需要快速响应的回路控制足够用了。背板由 Flex Ex 总线供 24V DC，接线采用 12 AWG 绞合线配合端子块，维护时的拆装逻辑很清晰。手里备一块，相当于给危险区温度监测加了道保险，毕竟这类本安模块的交期和 Last-time-buy 窗口都不太稳定。

关键技术规格

• 目录号: 1797-IRT8
• 品牌: Allen-Bradley (Rockwell Automation)
• 产品类型: Flex Ex 热电偶/RTD 温度输入模块 (本安型)
• 输入通道数: 8 个 (每个通道可独立通过总线配置)
• 支持的传感器类型: 热电偶 (TC)、RTD、毫伏 (mV) 线性
• 信号输入范围: -40 至 100 mV，0 至 485 Ω
• 分辨率: 16 位
• 建立时间 (Settling Time): 8 ms (达到终值的 99%)
• 引线电阻补偿: 最大 15 Ω
• 模块现场侧功耗: 1.6 W
• 背板/电源电压: 9.5 V DC (Ui), < 1 A (Li)
• 工作温度: -20 至 70 °C (部分资料标注 0-60°C，以原厂手册为准)
• 安装方式: DIN 35 mm 导轨 或 面板安装
• 防护等级: IP20 (仅限室内非冷凝环境)
• 认证: C-UL-US, CE, C-Tick, Marine GL (具体以产品铭牌为准)
