关键技术规格 | Key Technical Specifications
| 属性 | 规格 |
|---|---|
| 制造商型号 | 505-4532 |
| 通用型号 | 1771-OBD |
| 品牌与系列 | Allen-Bradley (AB) PLC-5 Series 1771 I/O |
| 模块类型 | 直流输出模块 |
| 输出点数 | 16 点 (独立隔离) |
| 输出类型 | 24V DC 汇点 (Sinking) |
| 每点额定电流 | 1.2 A @ 30°C (需随温度升高而降额) |
| 每模块最大总电流 | 8.0 A (所有点同时导通时，有总量限制) |
| 开关频率 (阻性负载) | 最高 1 Hz |
| 背板电压 | 5 V DC (由1771机架提供) |
| 负载电压范围 | 20 至 30 V DC |
| 导通压降 (典型) | ≤ 1.5 V DC @ 1.2A |
| 隔离方式 | 光电隔离 (现场侧与逻辑侧) |
| 工作温度 | 0°C 至 +60°C |
| 安装机架 | 1771 系列 I/O 机架 (如 1771-A1B, A2B, A3B, A4B等) |
| 重要提示 | 1. 品牌澄清：此为Allen-Bradley产品，适用于AB PLC-5系统，不兼容西门子S7系列。 2. 需使用1771系列专用端子板 (如 1771-TBN) 进行接线。 3. 驱动感性负载 (如继电器、电磁阀) 时，必须并联续流二极管。 4. 模块状态由机架适配器通过1771 I/O链路与PLC-5处理器通信。 |
产品深度介绍 | Product Introduction

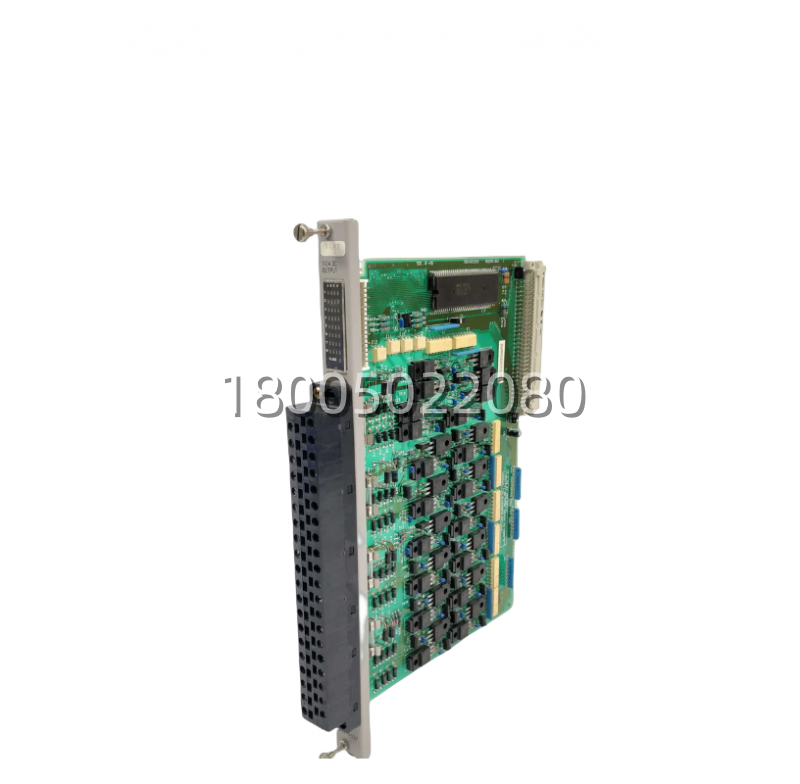

Allen-Bradley 505-4532 (型号亦作1771-OBD) 是一款16点、24V直流汇点输出模块，属于罗克韦尔自动化经典的PLC-5可编程控制器系统下的1771 I/O系列。它安装在1771 I/O机架上，通过1771适配器与PLC-5处理器通信，用于驱动现场的中等电流直流设备，如继电器、指示灯、小型电磁阀和接触器线圈。
该模块的核心价值在于为庞大的存量PLC-5控制系统提供可靠的输出扩展与备件支持。其每点1.2A的输出能力在当时的设计中较为强劲，能满足多数工业现场设备的直接驱动需求。对于仍在使用系统进行生产的工厂（常见于冶金、矿山、大型输送线等领域），此模块是维持系统稳定运行、进行备件储备或局部改造的关键组件。选购时需确认与现有1771机架型号的兼容性及供电要求。
